| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | IEC,KEMA,ISO,CE,GOST |

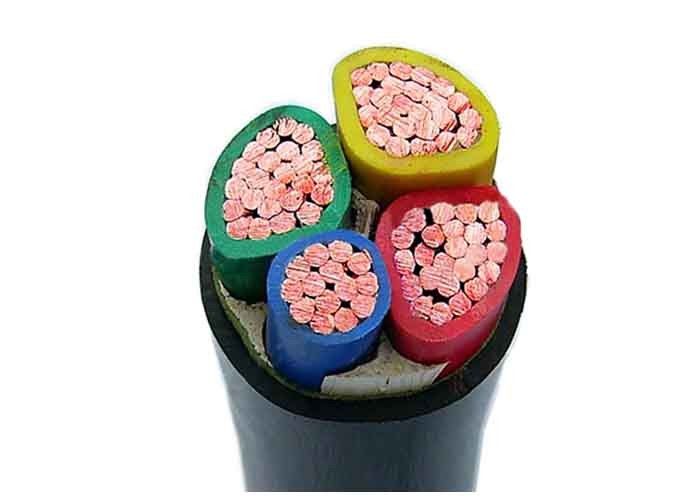

멀티 코어 0.6/1kV CU PVC 절연 케이블 IEC CE 인증 제품 상하이 제조업체
건축
도체: 원형 연선 구리 도체, IEC 60228 클래스 2 준수
절연: PVC/XLPE
외장: IEC 60502에 따른 PVC 유형 ST2, 검정색
참고: 표준 또는 고객 요구 사항에 따른 절연 색상
응용
정격 전압이 35kv 이하인 송전 및 배전선에 사용됩니다. PVC 절연 전원 케이블과 비교하여 XLPE 전원 케이블은 전기적, 메커니즘, 내열 및 노화 방지, 환경 스트레스 방지 및 화학적 부식 방지 특성이 우수할 뿐만 아니라 구조가 단순하고 무게가 가벼우며 낙하 제한이 없으며 장기간 사용이 가능한 고온 허용 특성을 자랑합니다.
실내 및 실외 설치용. 설치 중 특정 견인력을 견딜 수 있지만 그렇지 않음
외부 기계적 힘.
표준
국제: IEC 60502, IEC 60228, (ZR-YJV 전용 IEC 60332-3)
중국: GB/T 12706, (ZR-YJV 전용 GB/T 18380-3)
요청 시 BS, DIN 및 ICEA와 같은 기타 표준 제공
기술 데이터
정격 전압: 0.6/1kV
최대 도체 온도: 정상(90℃), 비상(130℃) 또는 5초 이하의 단락(250℃) 조건에서.
최소 주변 온도 0℃, 설치 후 및 케이블이 고정된 위치에 있는 경우에만 해당
최소 굽힘 반경: 단일 코어의 경우 20 x 케이블 OD
멀티 코어용 15 x 케이블 OD
인증서
CE, RoHS, CCC, KEMA 및 기타 요청 시 기타 사항
1. 최대 도체 DC 저항 @ 20℃, Ω/km
| 단면적 mm2 | 구리 | 알류미늄 |
단면 mm2 |
구리 | 알류미늄 |
| 25 | 0.727 | 1.20 | 185 | 0.0991 | 0.164 |
| 35 | 0.542 | 0.868 | 240 | 0.0754 | 0.125 |
| 50 | 0.387 | 0.641 | 300 | 0.0601 | 0.100 |
| 70 | 0.268 | 0.443 | 400 | 0.0470 | 0.0778 |
| 95 | 0.193 | 0.320 | 500 | 0.0366 | 0.0605 |
| 120 | 0.153 | 0.253 | 630 | 0.0238 | 0.0469 |
| 150 | 0.124 | 0.206 |
2. 단상 AC 50Hz 전압 테스트 또는 DC 전압 테스트:
| 정격전압 | 3.6 | 6 | 8.7 | 12 | 18 | 21 | 26 |
| 단상 AC 50Hz 테스트 전압 | 12.5 | 21 | 30.5 | 42 | 63 | 73.5 | 91 |
3. 부분 충전 테스트:
테스트 전압은 1.73U0이며 부분 충전은 10PC보다 커서는 안 됩니다.
