기갑 전기 케이블
>
|
| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | ISO,CE,IEC,KEMA |

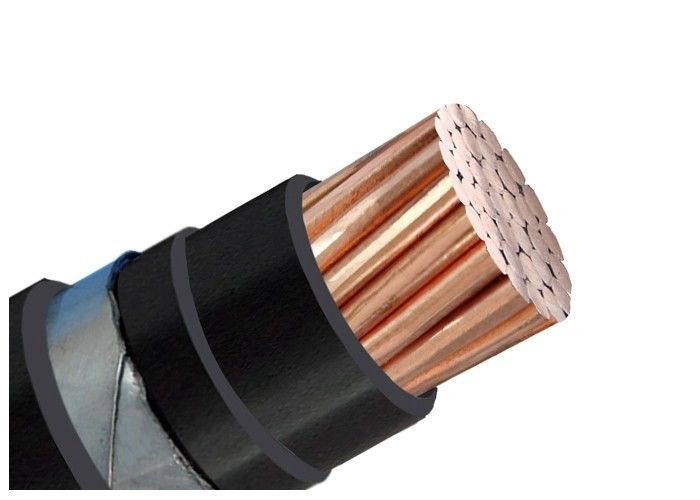

건설
도체: IEC 60228에 따른 단련된 구리 도체
≤6mm2 단선(클래스 1) 또는 연선(클래스 2)
≥6mm2 연선(클래스 2)
유연한 도체(클래스 5)는 선택 사항입니다.
절연 : XLPE(가교폴리에틸렌) 75℃ 정격
금속 스크린 옵션: 구리 테이프 또는 구리선 편조 옵션
기갑 옵션: :단일 코어 케이블용 알루미늄 와이어 또는 스테인레스 스틸 테이프, 다중 코어 케이블용 강철 와이어 또는 강철 테이프
외장 : IEC 60502에 따른 PVC 또는 FR-PVC 유형 ST2, 검정색 또는 빨간색 또는 맞춤형
응용
이 제품은 전력 주파수 정격 전압이 1kV 이하인 배전 네트워크 또는 산업 장비의 고정 라우팅에 적용 가능합니다.
실내 및 실외에 누워 있습니다. 설치 중에 특정 견인력을 견딜 수 있지만 외부 기계적 힘은 견딜 수 없습니다.
적용 표준: IEC/BS/UL/GB 표준
표준
국제: IEC 60502, IEC 60228, (FR 유형의 경우에만 IEC 60332-3)
중국: GB/T 12706, (FR 유형에만 GB/T 18380-3)
요청 시 BS, DIN 및 ICEA와 같은 기타 표준 제공
기술 데이터
정격전압:0.6/1kV 저전압
최대 도체 온도: 정상(75℃), 비상(130℃) 또는 5초 이하의 단락(160℃) 조건에서.
최소 주변 온도 0 OC, 설치 후, 케이블이 고정된 위치에 있는 경우에만 해당
최소 굽힘 반경: 아머가 없는 단일 코어의 경우 20 x 케이블 OD
아머가 없는 멀티 코어용 15 x 케이블 OD
아머가 있는 단일 코어용 15 x 케이블 OD
아머가 있는 멀티 코어용 12 x 케이블 OD
인증서
ISO, CE, KEMA, IEC, RoHS, CCC, P3C 및 기타 요청 시 기타 사항
기술적인 매개변수
| No. 지휘자의 단면 | 물가 No./Dia. 지휘자의 | 절연체 두께 | 내부 피복 두께 | 스틸 테이프 두께 | 외장 두께 | 대략. OD | 대략적인 무게 | 최대. 도체의 DC 저항 (20 ℃) | 테스트 전압 AC | 현재 등급 | ||
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | Ω/km | kV/5분 | 공기 중 (A) | 토양 내(A) | |
| 1×25 | 7/2.14 | 0.9 | 1.0 | 2×0.2 | 1.8 | 14.0 | 442 | 0.727 | 3.5 | 120 | 155 | |
| 1×35 | 7/2.52 | 0.9 | 1.0 | 2×0.2 | 1.8 | 15.0 | 547 | 0.524 | 3.5 | 150 | 185 | |
| 1×50 | 10/2.52 | 1.0 | 1.0 | 2×0.2 | 1.8 | 17.0 | 688 | 0.387 | 3.5 | 180 | 220 | |
| 1×70 | 14/2.52 | 1.1 | 1.0 | 2×0.2 | 1.8 | 18.0 | 895 | 0.268 | 3.5 | 230 | 270 | |
| 1×95 | 19/2.52 | 1.1 | 1.0 | 2×0.2 | 1.8 | 20.0 | 1125 | 0.193 | 3.5 | 285 | 320 | |
| 1×120 | 24/2.52 | 1.2 | 1.0 | 2×0.2 | 1.8 | 22.0 | 1358 | 0.153 | 3.5 | 335 | 365 | |
| 1×150 | 30/2.52 | 1.4 | 1.0 | 2×0.2 | 1.8 | 23.0 | 1649년 | 0.124 | 3.5 | 385 | 410 | |
| 1×185 | 37/2.52 | 1.6 | 1.0 | 2×0.5 | 1.8 | 25.0 | 1984년 | 0.0991 | 3.5 | 450 | 465 | |
| 1×240 | 48/2.52 | 1.7 | 1.0 | 2×0.5 | 1.8 | 28.0 | 2489 | 0.0754 | 3.5 | 535 | 540 | |
| 1×300 | 61/2.52 | 1.8 | 1.0 | 2×0.5 | 1.9 | 30.0 | 3036 | 0.0601 | 3.5 | 620 | 610 | |
| 1×400 | 61/2.97 | 2.0 | 1.2 | 2×0.2 | 2.1 | 35.0 | 4230 | 0.0470 | 3.5 | 720 | 695 | |
| 1×500 | 61/3.23 | 2.2 | 1.2 | 2×0.2 | 2.2 | 39.0 | 5194 | 0.0366 | 3.5 | 835 | 780 | |
| 1×630 | 61/3.50 | 2.4 | 1.2 | 2×0.2 | 2.4 | 45.0 | 6504 | 0.0283 | 3.5 | 960 | 880 | |
포장 및 배송
우리는 구매 주문에 따라 가장 엄격한 배송 일정을 충족할 수 있습니다. 케이블 배송이 지연되면 전체 프로젝트가 지연되고 비용이 초과될 수 있으므로 마감일을 맞추는 것이 항상 최우선 과제입니다.
케이블은 목재 릴, 골판지 상자 및 코일로 제공됩니다. 케이블 끝은 BOPP 자체 접착 테이프와 비흡습성 밀봉 캡으로 밀봉되어 케이블 끝을 습기로부터 보호합니다. 요구되는 마킹은 고객의 요구사항에 따라 드럼 외부에 내후성 소재로 인쇄되어야 합니다.
