기갑 전기 케이블
>
|
| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | ISO,CE,IEC,TUV,KEMA |
애플리케이션
케이블이 더 큰 기계적 응력과 인장 변형에 노출되지 않는 조건에서 지상, 시설 내부 및 외부, 옥외, 케이블 운하, 수중 등의 정적 적용을 위한 중전압 전원 케이블. 전체 작동 수명 동안 일정하게 유지되는 유전 손실 계수가 매우 낮고 XLPE 소재의 우수한 절연 특성으로 인해 내부 및 외부 반도체 재료 스크린(1 공정에서 압출)이 세로 방향으로 견고하게 접합되어 케이블은 높은 작동 신뢰성을 갖습니다. 변전소, 스위칭 블록, 발전소 및 산업 플랜트에 사용됩니다. 외부 충격의 영향을 피하기 위해 동심 구리 도체와 함께 도체와 절연체 사이에 돌출된 접착 반도전층이 전기장의 제한과 부분 방전에 대한 저항을 확보합니다.

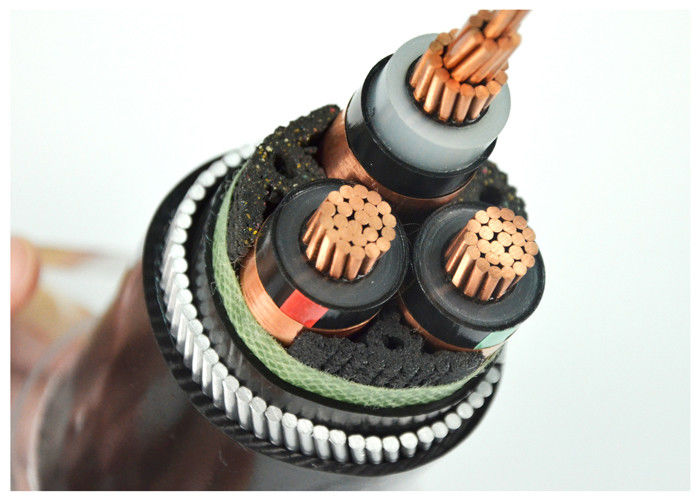

건설
| 지휘자: | Cu 원형 도체, 다중 와이어 연선 압축(RM), 클래스 2 acc. HRN HD 383 / IEC 60228 / DIN VDE 0295 준수 |
| 내부 화면: | 도체의 압출된 반도체 스킨 |
| 격리: | XLPE(가교 폴리에틸렌, 최근 마크: PE-X) 화합물 DIX 8 acc. HRN HD 620 S1 및 2XI1 acc. DIN VDE 0207 dio 22에 따름 |
| 외부 화면: | 절연체에 압출된 반도전성 스킨, 절연체와 세로로 접합됨(+반도전성 재료 테이프) |
| 지휘자화면: | 역나선형으로 감싼 구리 테이프 |
| 필러: | 필러 스트립, 실 또는 종이 |
| 쌈: | 부직포 포장 테이프 또는 난연제 또는 방수 |
| 내부 피복: | 압출 PVC |
| 갑옷: | 아연 도금 강철 와이어 |
| 전반적인 칼집 | 폴리염화비닐(PVC) 또는 FR-PVC, PE, LSOH |
| 외장 색상 | 검정, 빨간색 또는 맞춤형 |
표준
IEC 60502, 60228, 60332, 60331
DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 클래스 2(건축)
기술 데이터
| 테스트 전압 | 6/10kV | [kV] | 21/5분 |
| 12/20kV | [kV] | 42/5분 | |
| 18/30kV | [kV] | 63/5분 | |
| 온도 범위 | 움직이는 중 | -20°C ~ +90°C | |
| 결정된 | -20°C ~ +90°C | ||
| 작동 온도 | 단락 | ℃ | 250 |
| 단락 시간 | 최대. | [비서] | 5 |
| 굽힘 반경 | 분. | x 직경 | 15 |
| 가연성 | 기준 | EN 50265-2-1 |
인증서
ISO,CE, 케마,IEC,RoHS 규제, CCC,P3C그리고 요청 시 더 많은 사람
주문 조언
정격전압
응용 표준:IEC/BS/UL/GB
코어 수
도체 크기 $ 구성
단열재 종류
기갑 또는 비무장. 갑옷의 경우 갑옷 유형 및 재질
칼집의 요구 사항
케이블 길이 및 포장 요구 사항
기타 요구 사항
명세서
| No. 지휘자의 단면 | 물가 No./Dia. 지휘자의 | 절연체 두께 | 내부 피복 두께 | 다이아. 아머 와이어의 | 외장 두께 | 대략. OD | 대략적인 무게 | 최대. 도체의 DC 저항 (20 ℃) | 테스트 전압 AC | 현재 등급 | |
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | Ω/km | kV/5분 | 공기 중 (A) | 토양 내(A) |
| 3×50 | 10/2.52 | 8 | 1.8 | 3.15 | 3.5 | 80.0 | 9376 | 0.387 | 63 | 175 | 180 |
| 3×70 | 14/2.52 | 8 | 1.8 | 3.15 | 3.6 | 84.0 | 10426 | 0.268 | 63 | 220 | 220 |
| 3×95 | 19/2.52 | 8 | 1.8 | 3.15 | 3.7 | 87.0 | 11475 | 0.193 | 63 | 255 | 265 |
| 3×120 | 24/2.52 | 8 | 1.8 | 3.15 | 3.8 | 90.0 | 12598 | 0.153 | 63 | 290 | 300 |
| 3×150 | 30/2.52 | 8 | 1.8 | 3.15 | 3.9 | 93.0 | 13855 | 0.124 | 63 | 330 | 340 |
| 3×185 | 37/2.52 | 8 | 1.8 | 3.15 | 4.0 | 96.0 | 15233 | 0.0991 | 63 | 435 | 380 |
| 3×240 | 48/2.52 | 8 | 2.0 | 3.15 | 4.2 | 102.0 | 17481 | 0.0754 | 63 | 495 | 435 |
| 3×300 | 61/2.52 | 8 | 2.0 | 3.15 | 4.4 | 107.0 | 19731 | 0.0601 | 63 | 565 | 485 |
| 3×400 | 61/2.97 | 8 | 2.0 | 3.15 | 4.6 | 114.0 | 23422 | 0.0470 | 63 | 640 | 520 |
