기갑 전기 케이블
>
|
| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | ISO,CE,IEC,TUV,KEMA |

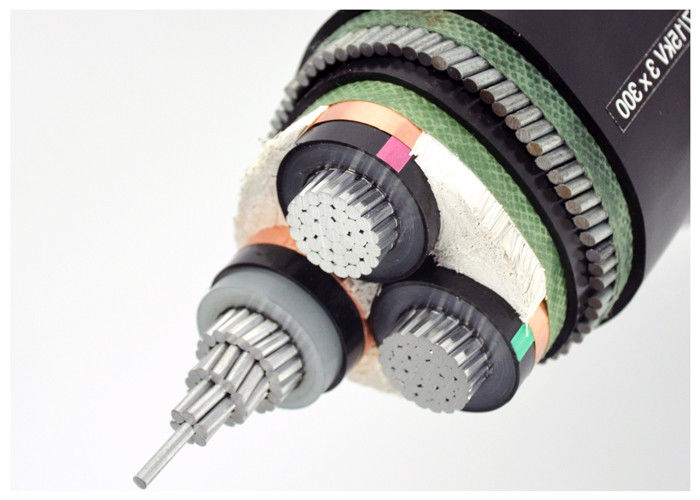

구조
연선 노출 알루미늄 도체
반도체 재료의 내부 층
가교 폴리에틸렌의 심선 절연
반도체 물질의 외부층
구리 테이프 스크린
필러 스트립, 실 또는 종이
부직포 w랩 테이프
압출PVC 내부 피복
아연 도금 강철 테이프 갑옷
전체 피복 폴리염화비닐(PVC) 또는 FR-PVC, PE, LSOH
애플리케이션
더 큰 양압을 견딜 수 있는 샤프트, 물 및 토양에 적용하십시오.
기준
국제: IEC 60502, IEC 60228, (ZR-YJV의 경우 IEC 60332-332, ZR-YJV72오직)
중국: GB/T 12706, (ZR-YJV의 경우 GB/T 18380-332, ZR-YJV72오직)
요청 시 BS, DIN 및 ICEA와 같은 기타 표준 제공
코드명
YJ : XLPE 단열재
V: PVC 외장
32: 강철 와이어 장갑 - 3개 코어
72: 알루미늄 와이어 외장 - 코어 1개
ZR: 난연성
| MV(6~35kv) 전력케이블 | |||
| 모델 및 설명 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | 코어 수 | 도체 단면적(mm2) | |
| XPE 단열재 | 1코어 3코어 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630제곱밀리미터 | |
| 구리 코어 | 알 코어 | ||
| YJV, N2XSY;PVC 피복 전원 케이블 | YJLV, NA2XSY; PVC 피복 전원 케이블 | ||
| YJV22; 강철 테이프 장갑, PVC 피복 전원 케이블 | YJLV22; 강철 테이프 장갑, PVC 피복 전원 케이블 | ||
| YJV32, YJV42; 강철 와이어 기갑, PVC 외장 전원 케이블 | YJLV32, YJLV42; 강철 와이어 기갑, PVC 외장 전원 케이블 | ||
기술 데이터
최대 도체 온도: 정상 이하(90영형다), 긴급(130)영형C) 또는 5초 이하의 단락(250℃) 조건.
최소 주변 온도 0영형C, 설치 후, 케이블이 고정 위치에 있는 경우에만 해당
최소 굽힘 반경: 단일 코어의 경우 15 x 케이블 OD
멀티 코어용 12 x 케이블 OD
| 테스트 전압 | 6/10kV | [kV] | 21/5분 |
| 12/20kV | [kV] | 42/5분 | |
| 18/30kV | [kV] | 63/5분 | |
| 온도 범위 | 움직이는 중 | -5°C ~ +70°C | |
| 결정된 | -20°C ~ +70°C | ||
| 작동 온도 | 단락 | ℃ | 250 |
| 단락 시간 | 최대. | [비서] | 5 |
| 굽힘 반경 | 분. | x 직경 | 15 |
| 가연성 | 기준 | EN 60332-1-2 |
자격증
ISO,CE, 케마,IEC,RoHS 규제, CCC,P3C그리고 요청 시 더 많은 사람
