기갑 전기 케이블
>
|
| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | ISO,CE,IEC,TUV,KEMA |

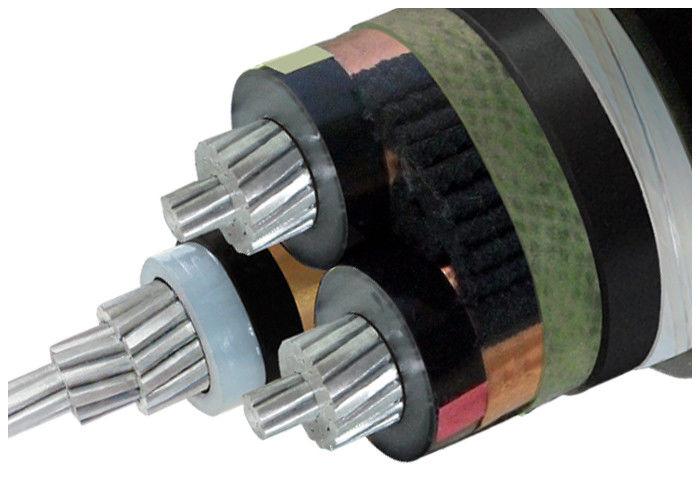

구조:
반도체 소재의 내부층, 반도체 소재의 내부층, 반도체 소재의 외부층, 구리 테이프필러 스트립, 가닥 또는 종이,직물랩 테이프엑스트루레이션PVC 내부 코팅, 젤로화 철강 테이프 장갑, 전체 껍질 폴리 비닐 클로라이드 (PVC) 또는 FR-PVC, PE, LSOH
응용 프로그램:
트랜스포머 스테이션, 스위치 블록, 전기 발전소 및 산업 시설에서 사용됩니다.
지상, 내부 및 외부 시설, 야외, 케이블 운하, 물에 정적 적용을 위한 중압 전력 케이블케이블이 더 큰 기계적 스트레스와 팽창 스트레스에 노출되지 않는 조건에서.
이 물질의 전기적 손실 인수는 매우 낮으며, 전체 사용 기간 동안 일정하며, XLPE 물질의 뛰어난 단열 특성으로 인해반도체 소재의 내부와 외부 스크린과 함께 길이로 단단히 접힌 (한 과정으로 진압), 케이블은 높은 운영 신뢰성을 가지고 있습니다.
표준:
국제: IEC 60502, IEC 60228, (ZR-YJV에 대한 IEC 60332-3)32, ZR-YJV72오직)
중국: GB/T 12706 (ZR-YJV에 대한 GB/T 18380-3)32, ZR-YJV72오직)
요청에 따라 BS,DIN 및 ICEA와 같은 다른 표준
코드 이름:
YJ: XLPE 단열
L: 알루미늄 전도기
V: PVC 껍질
32:제철선 장갑 3심
22철강 테이프 장갑 3 코어
72: 알루미늄 철갑1 코어
62: 스테인레스 스틸 테이프 장갑 ‧ 1 코어
ZR: 불에 저항합니다.
| MV ((11kv 15kv 33kv) 전력 케이블 | ||
| 모델 및 설명 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | 핵의 번호 | 유도체의 가로단 면적 (mm2) |
| xlpe 단열 | 1 코어 3 코어 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 평방 밀리미터 |
| 큐 코어 | ||
| YJV, N2XSY;PVC로 덮인 전력 케이블 | ||
| YJV22;강철 테이프 장갑,PVC 껍질 전력 케이블 | ||
| YJV32,YJV42;강철선 장갑,PVC 껍질 전력 케이블 | ||
| 알 코어 | ||
| YJLV, NA2XSY; PVC로 덮인 전력 케이블 | ||
| YJLV22;강철 테이프 장갑,PVC 가루 전력 케이블 | ||
| YJLV32,YJLV42; 철선 장갑,PVC 껍질 전력 케이블 | ||
기술 데이터:
최대 전도기 온도: 정상 (90오C) 비상사태 (130오C) 또는 단전 5초 (250°C) 이상
최소 환경 온도 0오C, 설치 후, 케이블이 고정된 위치에 있을 때만
굽기 반지름: 단핵에 15 x 케이블 O.D
멀티 코어용 12 x 케이블 O.D
| 시험 전압 | 6 / 10 kV | [kV] | 21 / 5 분 |
| 12 / 20 kV | [kV] | 42 / 5 분 | |
| 18 / 30 kV | [kV] | 63 / 5 분 | |
| 온도 범위 | 움직이고 있다 | -5°C ~ +70°C | |
| 고정 | -20°C ~ +70°C | ||
| 작동 온도 | 단회로 | °C | 250 |
| 단회로 시간 | 최대 | [초] | 5 |
| 굽기 반지름 | 미니 | x 지름 | 15 |
| 발화성 | 표준 | EN 60332-1-2 |
인증서
ISO,CE, KEMAIEC,RoHS, CCC,P3C그리고 요청에 따라 더 많은
