기갑 전기 케이블
>
|
| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | ISO,CE,IEC,TUV,KEMA |

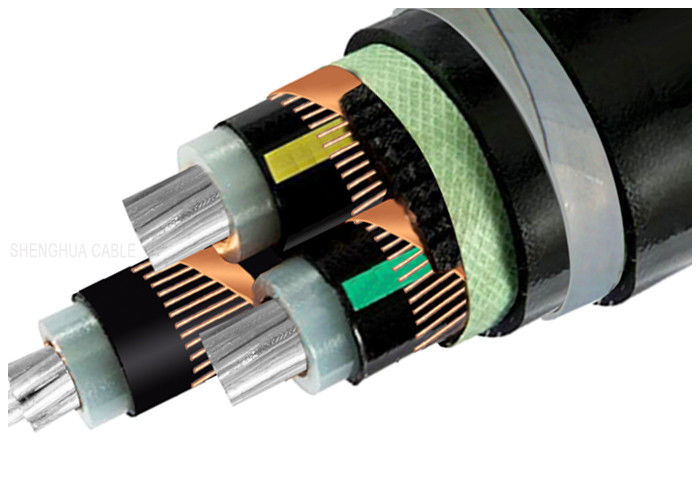

케이블 구조
- IEC 60228에 따라 연선된 원형 베어 알루미늄 코어
- 내부 반도전층
- 심선절연 XLPE
- HD 308 S2에 따른 색상 코드
- 외부 반도전층
- 반도체 테이프
- 구리선 및 테이프 스크린
- 필러
- PVC 내부 피복
- 아연도금강테이프아머(STA)
- PVC 외피(빨간색 또는 검정색)
애플리케이션
이러한 파워 아머 케이블은 케이블에 기계적 손상이 발생할 수 있는 야외 설치, 지하 직접 매설, 수중, 케이블 덕트, 발전소용으로 설계되었습니다.
기술 데이터
- DIN VDE 0276 파트 603, HD 620, IEC 60502, BS 6622에 따른 전원 케이블
- 최대 온도 범위 +90°C까지
- 설치 중 온도 0 °C ~ +70 °C
- 단락 온도 +250 °C (최대 5초)
- 공칭 전압 Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- 작동 전압 3,6/6 kV = 최대. 7,2kV 6/10kV = 최대 12kV 18/30kV = 최대 36kV
- 테스트 전압 ac 3,6/6 kV = 11 kV 최대 5분. 6/10kV = 21kV 최대 5분. 18/30kV = 63kV 최대 5분.
- 최소 굽힘 반경 약. 케이블 직경 15
| 테스트 전압 | 6/10kV | [kV] | 21/5분 |
| 12/20kV | [kV] | 42/5분 | |
| 18/30kV | [kV] | 63/5분 | |
| 온도 범위 | 움직이는 중 | -5°C ~ +70°C | |
| 결정된 | -20°C ~ +70°C | ||
| 작동 온도 | 단락 | ℃ | 250 |
| 단락 시간 | 최대. | [비서] | 5 |
| 굽힘 반경 | 분. | x 직경 | 15 |
| 가연성 | 기준 | EN 60332-1-2 |
전압, 코어 및 단면적 표
| 목 | 카테고리 A, B | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| 카테고리 A, B | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| 단일 코어 | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| 3개의 핵심 | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
Category A 정격 전압의 케이블은 1분을 넘지 않는 상황에서 사용됩니다. 접지 결함 지속 시간. 카테고리 B 정격 전압의 케이블의 경우 접지 오류 지속 시간은 일반적으로 최대 1시간을 넘지 않습니다. 지속 시간은 8시간을 넘지 않아야 하며 연간 지락 지속 시간은 모두 125시간을 넘지 않아야 합니다. 카테고리 C에는 카테고리 A와 B를 예상하는 모든 시스템이 포함됩니다.
주문 조언
정격전압
응용 표준:IEC/BS/UL/GB
코어 수
도체 크기 $ 구성
단열재 종류
기갑 또는 비무장. 갑옷의 경우 갑옷 유형 및 재질
칼집의 요구 사항
케이블 길이 및 포장 요구 사항
기타 요구 사항
우리는 구매 주문에 따라 가장 엄격한 배송 일정을 충족할 수 있습니다. 케이블 배송이 지연되면 전체 프로젝트가 지연되고 비용이 초과될 수 있으므로 마감일을 맞추는 것이 항상 최우선 과제입니다.
케이블은 목재 릴, 골판지 상자 및 코일로 제공됩니다. 케이블 끝은 BOPP 자체 접착 테이프와 비흡습성 밀봉 캡으로 밀봉되어 케이블 끝을 습기로부터 보호합니다. 요구되는 마킹은 고객의 요구사항에 따라 드럼 외부에 내후성 소재로 인쇄되어야 합니다.
FAQ
1. 배송:무거운 무게로 인해 바다 또는 공기로. 샘플은 DHL, Fedex로 발송됩니다. 등
2. 지불:우리는 T/T, L/C를 받아들입니다. 원하는 것을 선택하십시오.
3.배달 시간:일반적으로 영수증 입금 후 영업일 기준 7~10일이 소요됩니다. 수량에 따라.
4. MOQ:일반적으로 우리의 MOQ는 1000미터입니다. 20cm 이하의 샘플은 자유롭게 제공 가능합니다.
