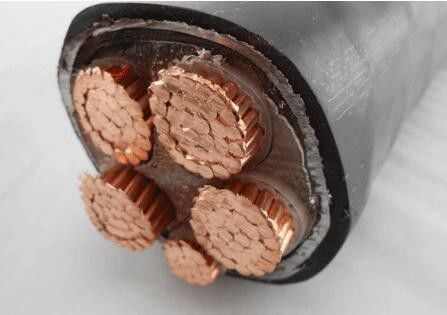

기갑 전기 케이블
>
|
| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | ISO,CE,IEC,TUV,KEMA |
| 코드 | : | YJV22, ZR-YJV22, YJY23, ZR-YJY23 |
| 표준 | : | TS IEC 60502, IEC 502, VDE 0271, BS 6346 |
| 건축물 | : | 1- 고체, 밧줄 또는 유연한 구리 유도체 |
| 2- XLPE 단열 (교차 PE) | ||
| 3- 가연제철 테이프 장갑 | ||
| 4- PVC 외부 껍질 또는 PE, LSOH | ||
| 적용 | : | 바람직하게 실내, 케이블 도관 및 산업 시설 또는 |
| 스위치 스테이션, 추가 보호 장치와 함께 지하 설비 | ||
| 기계적 손상이 예상치 못했던 경우 | ||
| 기술 자료 | : | 최대 작동 온도 90 oC |
| 단전 온도 250 oC |
YJ: XLPE 단열
V: PVC 껍질
22: 진열된 철강 테이프 장갑
ZR: 불 retardant
기술 속성
1, 장시간 작업 온도는 90 °C입니다, 단장 (5 초 이내에), 핵의 온도는 250 °C 이상 높지 않습니다
2환경 온도는 -10°C 이하가 아니어야 합니다.
3겹치기 온도는 0°C 이하가 아니어야 합니다.
4갑옷이 없는 단일 핵의 굽기 반지름은 20D를 넘지 않아야 한다. 갑옷이 있는 단일 핵의 굽기 반지름은 15D를 넘지 않아야 한다. 갑옷이 있는 3개의 핵의 굽기 반지름은 12D를 넘지 않아야 한다.
종류 설명 및 적용 시점
| YJV22 | XLPE 단열, 강철 테이프 장갑, PVC 껍질 전력 케이블 | 땅속에 묻히기에 적합하고, 외부 기계적인 힘을 견딜 수 있지만 큰 견인력을 가지고 있습니다. |
| YJLV22 | 알. 단열, 강철 테이프 장갑, PVC 껍질 전력 케이블 | |
| YJV32 | 구리 선도체, XLPE 단열, 얇은 철선 장갑, PVC 껍질 전력 케이블 | 더 큰 양압을 견딜 수 있는 셰프트, 물 및 토양에 적용합니다. |
| YJLV32 | 알.컨덕터, XLPE 단열, 얇은 철선 장갑, PVC 껍질 전력 케이블 | |
| YJV42 | 구리 선도체, XLPE 단열, 두꺼운 철선 장갑, PVC 껍질 전력 케이블 | 셰프트, 물 지하 및 높은 레벨의 차이, 외부 기계적 압력과 중저한 견인력을 견딜 수 있습니다. |
| YJLV42 | 알.운전자, XLPE 단열, 두꺼운 철선 장갑, PVC 껍질 전력 케이블 |
표준
국제: IEC 60502, IEC 60228, IEC 60332
중국: GB/T 12706.1-2008
요청에 따라 BS,DIN 및 ICEA와 같은 다른 표준
글꼴 크기:10.0000pt;mso-font-kerning:0.0000pt;" >PVC 타입 ST2IEC 60502에 따라, 검은색
기술 데이터
등급 전압: 0.6 / 1 kV
최대 전도기 온도: 정상 (90오C) 비상사태 (130오C) 또는 단전 5초 (250°C) 이상
최소 환경 온도 0오C, 설치 후, 케이블이 고정된 위치에 있을 때만
굽기 반지름: 12 x 케이블 과다
인증서
CE, RoHS, CCC, KEMA 및 요청에 따라 다른
기술 매개 변수
| 이름: 선수의 가로단 | 선도자의 나선 번호/디아 | 단열 두께 | 내부 덮개 두께 | 강철 테이프 두께 | 껍질 두께 | 대략. 과다 복용 | 대략 무게 | 최대 DC 저항 (20 °C) | 현재 등급 | |
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | 공기 (A) | 토양에서 (A) |
| 4 × 4 + 1 × 25 | 1/2.25 + 1/1.38 | 0.7 | 1.0 | 2 × 02 | 1.5 | 18.4 | 565 | 4.61 | 34 | 45 |
| 4 × 6+ 1 × 4 | 1/2.76 + 1/2.25 | 0.7 | 1.0 | 2 × 02 | 1.5 | 19.8 | 692 | 3.08 | 43 | 57 |
| 4 × 10+ 1 × 6 | 7/1.38+1/28 | 0.7 | 1.0 | 2 × 02 | 2.0 | 22.8 | 953 | 1.83 | 60 | 77 |
| 4 × 16+ 1 × 10 | 7/1.78+7/1.38 | 0.7 | 1.0 | 2 × 02 | 2.0 | 25.8 | 1318 | 1.15 | 83 | 105 |
| 4 × 25+ 1 × 16 | 7/2.14+7/178 | 0.9 | 1.0 | 2 × 02 | 2.0 | 30.4 | 1877 | 0.727 | 105 | 125 |
| 4 × 35+ 1 × 16 | 7/2.52+7/1.78 | 0.9 | 1.0 | 2 × 02 | 2.0 | 34.1 | 2324 | 0.524 | 125 | 155 |
| 4 × 50+ 1 × 25 | 10/2.52+7/2.14 | 1.0 | 1.0 | 2 × 02 | 2.0 | 38.7 | 3415 | 0.387 | 160 | 185 |
| 4 × 70+ 1 × 35 | 14/2.52 + 7/2.52 | 1.1 | 1.2 | 2 × 02 | 2.5 | 44.2 | 4432 | 0.268 | 200 | 225 |
| 4 × 95+ 1 × 50 | 19/2.52+10/2.52 | 1.1 | 1.2 | 2 × 05 | 2.5 | 49.8 | 5747 | 0.193 | 245 | 270 |
| 4 × 120+ 1 × 70 | 24/2.52+14/2.52 | 1.2 | 1.2 | 2 × 05 | 2.5 | 55.4 | 7112 | 0.153 | 285 | 310 |
| 4 × 150+ 1 × 70 | 30/2.52+14/2.52 | 1.4 | 1.4 | 2 × 05 | 3.0 | 60.1 | 8556 | 0.124 | 325 | 345 |
| 4 × 185+ 1 × 95 | 37/2.52+19/2.52 | 1.6 | 1.4 | 2 × 05 | 3.0 | 66.9 | 10510 | 0.0991 | 375 | 390 |
| 4 × 240+ 1 × 120 | 48/2.52+24/2.52 | 1.7 | 1.6 | 2 × 05 | 3.5 | 74.8 | 13232 | 0.0754 | 440 | 450 |
| 4 × 300+ 1 × 150 | 61/2.52+30/2.52 | 1.8 | 1.7 | 2 × 05 | 3.5 | 78.4 | 16452 | 0.0601 | 505 | 515 |
모든 케이블은 잘 포장되어 있고 나무 드럼이나 목재와 철강 드럼으로 보호됩니다.
포장 재료는 케이블의 무게와 크기에 달려 있습니다.
좋은 정보, 제조업체 정보, 그리고 고객의 정보는 각 크기의 드럼에 단단히 인쇄되어 있습니다.
잘 포장 된 케이블 배구 를 해상 항구 로 보내면 20 FT 컨테이너 나 40 FT 컨테이너 에 로드 됩니다. 모든 케이블 배구 는 안전 벨트 로 단단히 고정 되어 있습니다.해상 운송 중 이동이 없습니다..
컨테이너의 크기는 전체 로딩 된 물품의 무게 또는 고객의 요구 사항에 따라 선택됩니다.
