기갑 전기 케이블
>
|
| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | ISO,CE,IEC,TUV,KEMA |

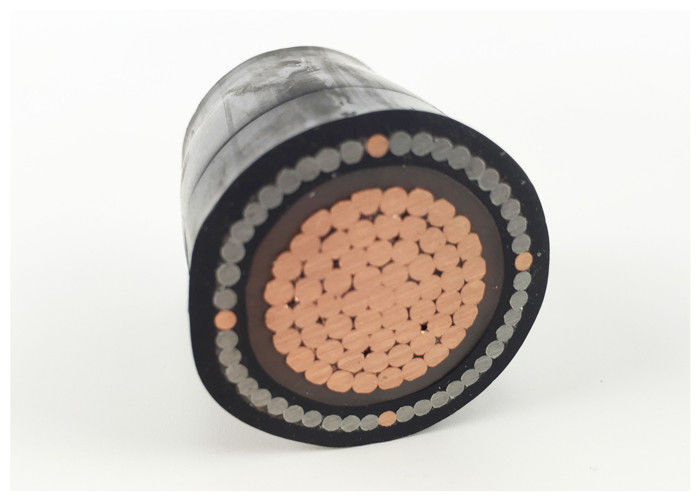

케이블 세부사항:
| 지휘자: | Cu 원형 도체, 다중 와이어 연선 압축(RM), 클래스 2 acc. HRN HD 383 / IEC 60228 / DIN VDE 0295 준수 |
| 내부 화면: | 도체의 압출된 반도체 스킨 |
| 격리: | XLPE(가교 폴리에틸렌, 최근 마크: PE-X) 화합물 DIX 8 acc. HRN HD 620 S1 및 2XI1 acc. DIN VDE 0207 dio 22에 따름 |
| 외부 화면: | 절연체에 압출된 반도전성 스킨, 절연체와 세로로 접합됨(+반도전성 재료 테이프) |
| 지휘자화면: | 역나선형으로 감싼 구리 테이프 |
| 필러: | 필러 스트립, 실 또는 종이 |
| 쌈: | 부직포 포장 테이프 또는 난연제 또는 방수 |
| 내부 피복: | 압출 PVC |
| 갑옷: | 알루미늄 와이어 |
| 전반적인 칼집 | 폴리염화비닐(PVC) 또는 FR-PVC, PE, LSOH |
| 외장 색상 | 검정, 빨간색 또는 맞춤형 |
애플리케이션:
에이. 변전소, 스위칭 블록, 발전소 및 산업 플랜트에 사용됩니다. 케이블이 더 큰 기계적 응력과 인장 변형에 노출되지 않는 조건에서 지상, 시설 내부 및 외부, 옥외, 케이블 운하, 수중 등의 정적 적용을 위한 중전압 전원 케이블.
비. 외부 충격의 영향을 피하기 위해 동심 구리 도체와 함께 도체와 절연체 사이에 돌출된 접착 반도전층이 전기장의 제한과 부분 방전에 대한 저항을 확보합니다.
기음. 전체 작동 수명 동안 일정하게 유지되는 유전 손실 계수가 매우 낮고 XLPE 소재의 우수한 절연 특성으로 인해 내부 및 외부 반도체 재료 스크린(1 공정에서 압출)이 세로 방향으로 견고하게 접합되어 케이블은 높은 작동 신뢰성을 갖습니다.
표준:
국제: IEC 60502-2, IEC 60228
중국: GB/T 12706.2-2008
다음과 같은 다른 표준요청 시 BS, DIN 및 ICEA
사양
| MV(6~35kv) 전력케이블 | |||
| 모델 및 설명 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | 코어 수 | 도체 단면적(mm2) | |
| XPE 단열재 | 1코어 3코어 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630제곱밀리미터 | |
| 구리 코어 | 알 코어 | ||
| YJV, N2XSY;PVC 피복 전원 케이블 | YJLV, NA2XSY; PVC 피복 전원 케이블 | ||
| YJV22; 강철 테이프 장갑, PVC 피복 전원 케이블 | YJLV22; 강철 테이프 장갑, PVC 피복 전원 케이블 | ||
| YJV32, YJV42; 강철 와이어 기갑, PVC 외장 전원 케이블 | YJLV32, YJLV42; 강철 와이어 기갑, PVC 외장 전원 케이블 | ||
| PVC 단열재 | |||
| 구리 코어 | 알 코어 | ||
| VV(VY); PVC(PE) 피복 전원 케이블 | VLV(VLY); PVC(PE) 피복 전원 케이블 | ||
| VV22(VV23); 강철 테이프 장갑, PVC(PE) 피복 전원 케이블 | VLV22(VLV23); 강철 테이프 장갑, PVC(PE) 피복 전원 케이블 | ||
| VV32(VV33), VV42(VV43), 강철 와이어 장갑, PVC(PE) 피복 전원 케이블 | VLV32(VLV33), VLV42(VLV43), 강철 와이어 장갑, PVC(PE) 피복 전원 케이블 | ||
기술 데이터
최대 도체 온도: 정상 이하(90℃), 긴급(130)℃) 또는 5초 이하의 단락(250℃) 조건.
최소 주변 온도0°C, 설치 후 및 케이블이 고정된 위치에 있는 경우에만 해당
최소 굽힘 반경: 단일 코어 비외장 케이블의 경우 20 x 케이블 OD
단일 코어 외장 케이블용 15 x 케이블 OD
멀티 코어 비외장 케이블용 15 x 케이블 OD
멀티 코어 외장 케이블용 12 x 케이블 OD
자격증
ISO,CE, 케마,IEC,RoHS 규제, CCC,P3C그리고 요청 시 더 많은 사람
주문
정격전압
응용 표준:IEC/BS/UL/GB
코어 수
도체 크기 $ 구성
단열재 종류
기갑 또는 비무장. 갑옷의 경우 갑옷 유형 및 재질
칼집의 요구 사항
케이블 길이 및 포장 요구 사항
기타 요구 사항
기술적인 매개변수
| No. 지휘자의 단면 | 물가 No./Dia. 지휘자의 | 절연체 두께 | 내부 피복 두께 | 다이아. 아머 와이어의 | 외장 두께 | 대략. OD | 대략적인 무게 | 최대. 도체의 DC 저항 (20 ℃) | 테스트 전압 AC | 현재 등급 | |
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | Ω/km | kV/5분 | 공기 중 (A) | 토양 내(A) |
| 1×50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1×70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1×95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1×120 | 24/2.52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1×150 | 30/2.52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1×185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1×240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1×300 | 61/2.52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1×400 | 61/2.97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1×500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
포장 및 배송
수출용 모든 케이블은 나무 드럼이나 목재 및 강철 드럼으로 잘 포장되고 보호됩니다.
포장재는 케이블의 무게와 크기에 따라 달라집니다.
좋은정보와 제조정보, 고객정보가 각 사이즈의 드럼에 견고하게 인쇄되어 있습니다.
잘 포장된 케이블 드럼을 Sea Port로 보낸 후 20FT 컨테이너 또는 40FT 컨테이너에 적재됩니다. 모든 케이블 드럼은 안전 벨트로 단단히 고정되어 해상 운송 중에 움직이지 않도록 합니다.
컨테이너의 크기는 적재된 총 상품의 무게 또는 고객의 요구 사항에 따라 선택됩니다.
서비스
* 우리는 중국 최대의 전선 및 전원 케이블 제조 업체 중 하나이며 20년 이상의 생산 및 마케팅 경험을 보유하고 있습니다.
* 우리는 OEM을 받아들입니다. 케이블 크기와 재질은 사용자 정의됩니다. 자신의 로고와 디자인을 환영합니다. 우리는 귀하의 요구 사항과 설명에 따라 생산할 것입니다.
* 더 많은 제품 정보에 대한 문의사항을 보내주시면 12시간 이내에 피드백을 드리겠습니다.
언제든 저희에게 연락하세요
