| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | ISO,CE,IEC,TUV,KEMA |
MV(6~35kv) 전력케이블 상세정보
YJ : XLPE 단열재
V: PVC 외장
32: 강철 와이어 외장 - 3개 코어
22: 강철 테이프 아머링 - 코어 3개
72: 알루미늄 와이어 외장 - 코어 1개
62: 스테인리스강 테이프 외장 - 코어 1개
ZR: 난연성

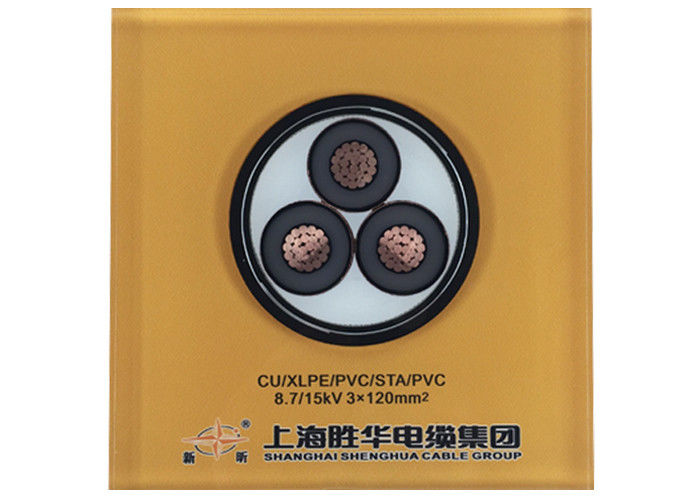

건설
1 ..... 꼬인 구리
2 .....반도전성 물질의 내부층
3 ..... 가교 폴리에틸렌의 심선 절연
4 .....반도전성 물질의 외부층
5 .....반도전성 테이프
6 ..... 구리선 스크린
7 ..... 필러 스트립, 실 또는 종이
8 ..... 부직포포장 테이프 또는 난연제
9 ..... 돌출됨PVC 내부 덮음
10 .... 스테인레스 스틸 테이프 기갑
11 .... 전체 피복: 폴리염화비닐(PVC) 또는 FR-PVC, PE, LSOH
| MV(11kv 15kv 33kv) 전력케이블 | ||
| 모델 및 설명 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | 코어 수 | 도체 단면적(mm2) |
| XPE 단열재 | 1코어 3코어 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630제곱밀리미터 |
| 구리 코어 | ||
| YJV, N2XSY;PVC 피복 전원 케이블 | ||
| YJV22; 강철 테이프 장갑, PVC 피복 전원 케이블 | ||
| YJV32, YJV42; 강철 와이어 기갑, PVC 외장 전원 케이블 | ||
| 알 코어 | ||
| YJLV, NA2XSY; PVC 피복 전원 케이블 | ||
| YJLV22; 강철 테이프 장갑, PVC 피복 전원 케이블 | ||
| YJLV32, YJLV42; 강철 와이어 기갑, PVC 외장 전원 케이블 | ||
애플리케이션
변전소, 스위칭 블록, 발전소 및 산업 플랜트에 사용됩니다.
케이블이 더 큰 기계적 응력과 인장 변형에 노출되지 않는 조건에서 지상, 시설 내부 및 외부, 옥외, 케이블 운하, 수중 등의 정적 적용을 위한 중전압 전원 케이블.
표준
국제: IEC 60502-2, IEC 60228
중국: GB/T 12706.2-2008
다음과 같은 다른 표준요청 시 BS, DIN 및 ICEA
기술 데이터
- DIN VDE 0276 파트 603, HD 620, IEC 60502, BS 6622에 따른 전원 케이블
- 최대 온도 범위 +90°C까지
- 설치 중 온도 0 °C ~ +70 °C
- 단락 온도 +250 °C (최대 5초)
- 공칭 전압 Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- 작동 전압 3,6/6 kV = 최대. 7,2kV 6/10kV = 최대 12kV 18/30kV = 최대 36kV
- 테스트 전압 ac 3,6/6 kV = 11 kV 최대 5분. 6/10kV = 21kV 최대 5분. 18/30kV = 63kV 최대 5분.
- 최소 굽힘 반경 약. 케이블 직경 15
| 테스트 전압 | 6/10kV | [kV] | 21/5분 |
| 12/20kV | [kV] | 42/5분 | |
| 18/30kV | [kV] | 63/5분 | |
| 온도 범위 | 움직이는 중 | -5°C ~ +70°C | |
| 결정된 | -20°C ~ +70°C | ||
| 작동 온도 | 단락 | ℃ | 250 |
| 단락 시간 | 최대. | [비서] | 5 |
| 굽힘 반경 | 분. | x 직경 | 15 |
| 가연성 | 기준 | EN 60332-1-2 |
*) 포장: CUT = 드럼이나 릴에서 다양한 길이의 케이블, 필요한 길이로 절단 가능
자격증
ISO,CE, 케마,IEC,RoHS 규제, CCC,P3C그리고 요청 시 더 많은 사람
전압, 코어 및 단면적 표
| 목 | 카테고리 A, B | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| 카테고리 A, B | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| 단일 코어 | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| 3개의 핵심 | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
Category A 정격 전압의 케이블은 1분을 넘지 않는 상황에서 사용됩니다. 접지 결함 지속 시간. 카테고리 B 정격 전압의 케이블의 경우 접지 오류 지속 시간은 일반적으로 최대 1시간을 넘지 않습니다. 지속 시간은 8시간을 넘지 않아야 하며 연간 지락 지속 시간은 모두 125시간을 넘지 않아야 합니다. 카테고리 C에는 카테고리 A와 B를 예상하는 모든 시스템이 포함됩니다.
포장 및 배송
수출용 모든 케이블은 나무 드럼이나 목재 및 강철 드럼으로 잘 포장되고 보호됩니다. 포장재는 케이블의 무게와 크기에 따라 달라집니다. 잘 포장된 케이블 드럼을 Sea Port로 보낸 후 20FT 컨테이너 또는 40FT 컨테이너에 적재됩니다. 모든 케이블 드럼은 안전 벨트로 단단히 고정되어 해상 운송 중에 움직이지 않도록 합니다. 컨테이너의 크기는 적재된 총 상품의 무게 또는 고객의 요구 사항에 따라 선택됩니다.
서비스
* 우리는 중국 최대의 전선 및 전원 케이블 제조 업체 중 하나이며 20년 이상의 생산 및 마케팅 경험을 보유하고 있습니다.
* 우리는 OEM을 받아들입니다. 케이블 크기와 재질은 사용자 정의됩니다. 자신의 로고와 디자인을 환영합니다. 우리는 귀하의 요구 사항과 설명에 따라 생산할 것입니다.
* 더 많은 제품 정보에 대한 문의사항을 보내주시면 12시간 이내에 피드백을 드리겠습니다.
