| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | ISO,CE,IEC,TUV,KEMA |
건축물
| 지휘자 | IEC 60228에 따른 컴팩트 스트랜드 구리 전도기 2급 |
| IEC 60228에 따른 원형 고체 구리 전도기 1급 | |
| IEC 60228에 따른 5급 유연한 나선 구리 전도기 | |
| 콘덕터 화면 | 반도체 (MV만) |
| 단열 | XLPE ((교차 결합 된 폴리에틸렌) |
| 단열 스크린 | 반도체 (MV만) |
| 금속 방패 | 구리 테이프 스크린 또는 구리 와이어 & 구리 테이프 보호막 (MV 필수, LV 선택) |
| 필러 | 필러 스트립 |
| 포장 테이프 | 직무상 포장 테이프 또는 직무상 포장 테이프 |
| 안쪽 덮개 | 진압된 PVC 또는 LSOH (MV만) |
| 갑옷 | 강철 테이프 장갑, 강철 철 또는 알루미늄 철 장갑 선택 |
| 전체 껍질 | PVC, FR-PVC, PE 또는 LSOH |
YJ: XLPE 단열
V: PVC 껍질
32: 철강 철갑3심
22: 강철 테이프 장갑 3 코어
72: 알루미늄 철갑1 코어
62: 스테인리스 스틸 테이프 장갑 ‧ 1 코어
ZR: 불에 저항합니다.
MV ((6kV ~ 35kV) 전력 케이블 세부 정보
이 제품은 3.6/6kV-26/36kV 시스템의 AC 등급 전압 ((U0/U) 의 전력 전송 및 유통 선에 적용됩니다. 그것은 공기 (케이블 브리지 프레임, 실내 벽 지원,및 트레이) 및 토양 (직접 묻힌), 케이블 트렌치, 파이프 ect.) 각각 보호 층 구조의 차이에 따라.
| MV ((11kv 15kv 33kv) 전력 케이블 | ||
| 모델 및 설명 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | 핵의 번호 | 유도체의 가로단 면적 (mm2) |
| xlpe 단열 | 1 코어 3 코어 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 평방 밀리미터 |
| 큐 코어 | ||
| YJV, N2XSY;PVC로 덮인 전력 케이블 | ||
| YJV22;강철 테이프 장갑,PVC 껍질 전력 케이블 | ||
| YJV32,YJV42;강철선 장갑,PVC 껍질 전력 케이블 | ||
| 알 코어 | ||
| YJLV, NA2XSY; PVC로 덮인 전력 케이블 | ||

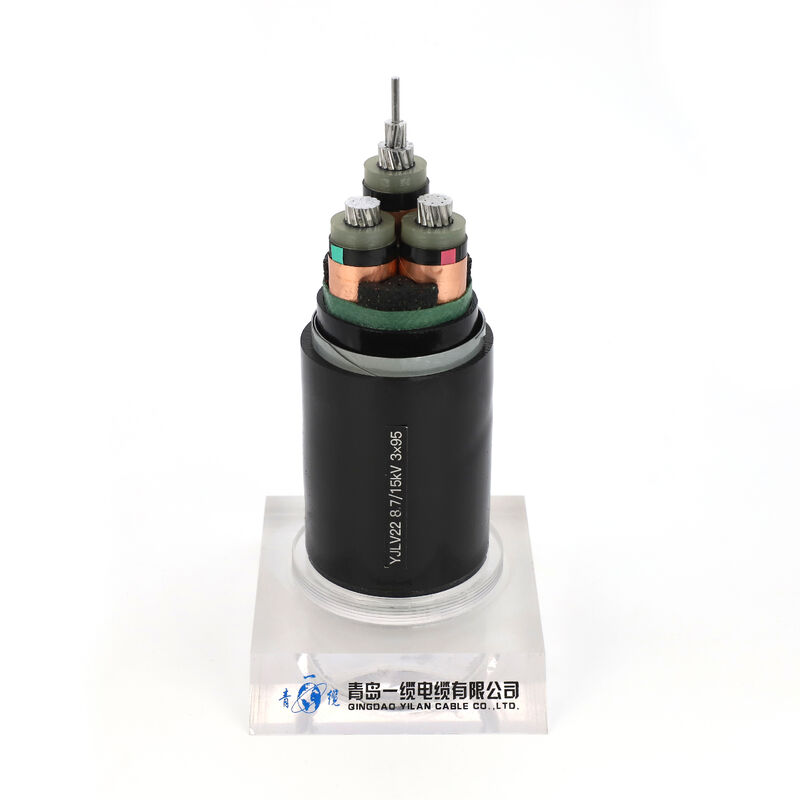

| YJLV22;강철 테이프 장갑,PVC 가루 전력 케이블 | ||
| YJLV32,YJLV42; 철선 장갑,PVC 껍질 전력 케이블 | ||
적용
트랜스포머 스테이션, 스위치 블록, 전기 발전소 및 산업 시설에서 사용됩니다.
지상, 내부 및 외부 시설, 야외, 케이블 운하, 물에 정적 적용을 위한 중압 전력 케이블케이블이 더 큰 기계적 스트레스와 팽창 스트레스에 노출되지 않는 조건에서.
표준
국제: IEC 60502-2, IEC 60228
중국: GB/T 12706.2-2008
다른 표준들BS,DIN 및 요청에 따라 ICEA
기술 데이터
- DIN VDE 0276 부분 603, HD 620, IEC 60502, BS 6622에 따른 전력 케이블
- 최대 온도 범위 +90 °C
- 설치 중 온도 0 °C ~ + 70 °C
- 단회로 온도 +250 °C (최고 5초)
- 명소 전압 Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (BS), 18/30 kV, 19/33 kV (BS)
- 작동 전압 3,6/6kV = 최대 7,2kV 6/10kV = 최대 12kV 18/30kV = 최대 36kV
- 시험 전압 AC 3.6/6 kV = 11 kV 최대 5 분. 6/10 kV = 21 kV 최대 5 분. 18/30 kV = 63 kV 최대 5 분.
- 최소 굽기 반지름 약 15 케이블 지름
| 시험 전압 | 6 / 10 kV | [kV] | 21 / 5 분 |
| 12 / 20 kV | [kV] | 42 / 5 분 | |
| 18 / 30 kV | [kV] | 63 / 5 분 | |
| 온도 범위 | 움직이고 있다 | -5°C ~ +70°C | |
| 고정 | -20°C ~ +70°C | ||
| 작동 온도 | 단회로 | °C | 250 |
| 단회로 시간 | 최대 | [초] | 5 |
| 굽기 반지름 | 미니 | x 지름 | 15 |
| 발화성 | 표준 | EN 60332-1-2 |
*) 포장: CUT = 배 또는 스릴에 다양한 길이의 케이블, 필요한 길이로 절단 가능
인증서
ISO,CE, KEMAIEC,RoHS, CCC,P3C그리고 요청에 따라 더 많은
포장 및 운송
모든 케이블은 수출을 위해 잘 포장되어 있으며 목재 드럼 또는 목재 및 철강 드럼에 의해 보호됩니다. 포장 재료는 케이블의 무게와 크기에 따라 다릅니다.잘 포장 된 케이블 배 배 배가 바다 항구에 전송 된 후, 그들은 20 FT 컨테이너 또는 40 FT 컨테이너에 로드됩니다. 모든 케이블 드럼은 확실하게 안전 벨트에 의해 고정됩니다.컨테이너의 크기는 전체 로딩 화물의 무게에 따라 또는 고객의 요구에 따라 선택됩니다..
서비스
* 우리는 중국에서 가장 큰 전기 케이블 및 전력 케이블 제조업체 중 하나이며 20 년 이상의 생산 및 마케팅 경험을 가지고 있습니다.
* 우리는 OEM를 받아 들입니다. 케이블 크기와 재료는 사용자 정의됩니다.Ur 자신의 로고와 자신의 디자인은 환영합니다. 우리는 귀하의 요구 사항과 설명에 따라 생산합니다.
* 더 많은 제품 정보에 대한 문의를 보내 주시기 바랍니다 우리는 12 시간 내에 피드백을 제공합니다.
