18/30KV One Phase Steel Wire Armoured Electrical Armoured Power Cable Copper Wire Screen Cable

18/30KV One Phase Steel Wire Armoured Electrical Armoured Power Cable Copper Wire Screen Cable

모크: 500 미터
가격: US$0.5- US$125 / Meter
표준 포장: 나무로 되는 드럼
배달 기간: 10 일
지불 방법: T/T,L/C
공급 능력: 달 당 25,000 KMs
자세한 정보
원래 장소
중국
브랜드 이름
QINGDAO YICABLE CABLE
인증
ISO,CE,IEC,TUV,KEMA
제품 이름:
1 단계 장갑 케이블
단열재:
XLPE
기갑부대:
스테인리스강 와이어
방패:
동선
칼집:
PVC, 페이, LSOH
핵심:
단일 코어, 1 단계
기준:
IEC, BS는 VDE입니다
보증:
2년
강조하다:

armored electrical wire

,

armoured power cable

제품 설명

18/30KV 단심 강선 피복 전선 구리선 스크린 케이블



고압장갑 전력 케이블전력 케이블 세부 정보



YJ: XLPE 절연

V: PVC 외피

32: 강선 아머링 — 3 코어

22: 강철 테이프 아머링 — 3 코어

72: 알루미늄선 아머링 — 1 코어

62: 스테인리스 스틸 테이프 아머링 — 1 코어

ZR: 난연성





응용 분야



변전소, 개폐 블록, 발전소 및 산업 플랜트에 사용됩니다. 지상, 시설 내부 및 외부, 실외, 케이블 덕트, 물 속에서 정적 응용 분야에 사용되는 중전압 전력 케이블로, 케이블이 더 큰 기계적 스트레스와 인장 응력에 노출되지 않는 조건에서 사용됩니다.

이 제품은 AC 정격 전압(U0/U)이 3.6/6kV-26/36kV인 전송 및 배전선에 적용됩니다. 보호층 구조의 차이에 따라 공중(케이블 브리지 프레임, 실내 벽 지지대 및 트레이) 및 토양(직접 매설, 케이블 트렌치, 파이프 등)에 각각 설치됩니다.

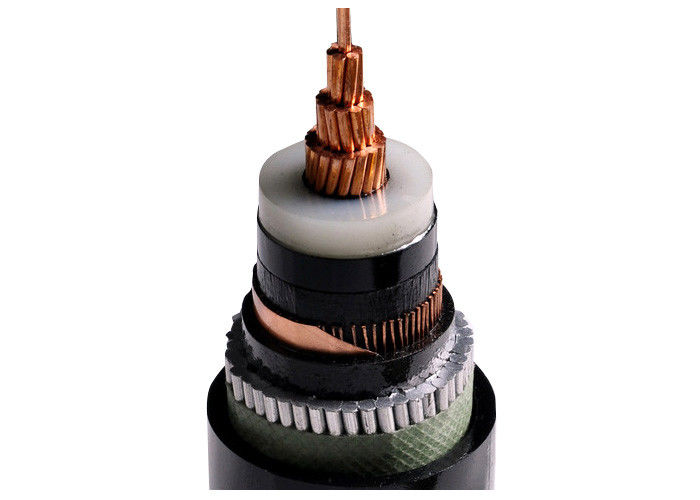

구조



1 ..... 연선 연동선
2 ..... 반도전성 재료의 내부층
3 ..... 가교 폴리에틸렌의 코어 절연
4 ..... 반도전성 재료의 외부층
5 ..... 반도전성 테이프
6 ..... 구리선 스크린

7 ..... 필러 스트립, 실 또는 종이
8 ..... 부직포포장 테이프 또는 난연성

9 ..... 압출PVC 내부 덮개

10 .... 스테인리스 스틸 와이어 아머링
11 .... 전체 외피: 폴리염화비닐(PVC) 또는 FR-PVC, PE, LSOH





MV(11kv 15kv 33kv) 전력 케이블
모델 및 설명 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV 코어 수 도체 단면적(mm2)
xlpe 절연 1 코어 3 코어 10 16 25 35 70 95 120 150 185 240 300 400 500 630 sq mm
Cu 코어
YJV, N2XSY; PVC 외피 전력 케이블
YJV22; 강철 테이프 아머링, PVC 외피 전력 케이블
YJV32, YJV42; 강선 아머링, PVC 외피 전력 케이블
Al 코어
YJLV, NA2XSY; PVC 외피 전력 케이블
YJLV22; 강철 테이프 아머링, PVC 외피 전력 케이블
YJLV32, YJLV42; 강선 아머링, PVC 외피 전력 케이블





표준



국제: IEC 60502-2, IEC 60228

중국: GB/T 12706.2-2008

요청 시 기타 표준(예: BS, DIN 및 ICEA)

기술 데이터:

시험 전압 6 / 10 kV [kV] 21 / 5분
  12 / 20 kV [kV] 42 / 5분
  18 / 30 kV [kV] 63 / 5분
온도 범위 작동 중   -20°C ~ +90°C
  고정   -20°C ~ +90°C
작동 온도 단락 °C 250
단락 시간 최대. [초] 5
굽힘 반경 최소. x 직경 15
가연성 표준   EN 50265-2-1





인증서



ISO,CE, KEMA ,IEC, RoHS, CCC, P3C 및 요청 시 기타





포장 및 배송



수출용 모든 케이블은 나무 드럼 또는 나무 및 강철 드럼으로 잘 포장되고 보호됩니다. 포장 재료는 케이블의 무게와 크기에 따라 다릅니다. 잘 포장된 케이블 드럼이 해상 항구로 보내진 후, 20FT 컨테이너 또는 40FT 컨테이너에 적재됩니다. 모든 케이블 드럼은 해상 운송 중 움직임이 없도록 안전 벨트로 단단히 고정됩니다. 컨테이너 크기는 총 적재 상품의 무게 또는 고객의 요구 사항에 따라 선택됩니다.



서비스


* 저희는 중국에서 전기선 및 전력 케이블을 생산하는 가장 큰 제조업체 중 하나이며 20년 이상의 생산 및 마케팅 경험을 가지고 있습니다.
* OEM을 받습니다. 케이블 크기 및 재료는 맞춤형입니다. 귀하의 로고와 디자인을 환영합니다. 귀하의 요구 사항 및 설명에 따라 생산합니다.
* 더 많은 제품 정보에 대한 문의를 보내주시면 12시간 이내에 답변해 드리겠습니다.

18/30KV One Phase Steel Wire Armoured Electrical Armoured Power Cable Copper Wire Screen Cable 0
