Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag

적용

이 전력 장갑 케이블은 야외 설치, 지하, 물, 케이블 도관, 전력 발전소에서 케이블에 대한 기계적 손상이 발생할 수 있는 직접 부러리용으로 설계되었습니다.

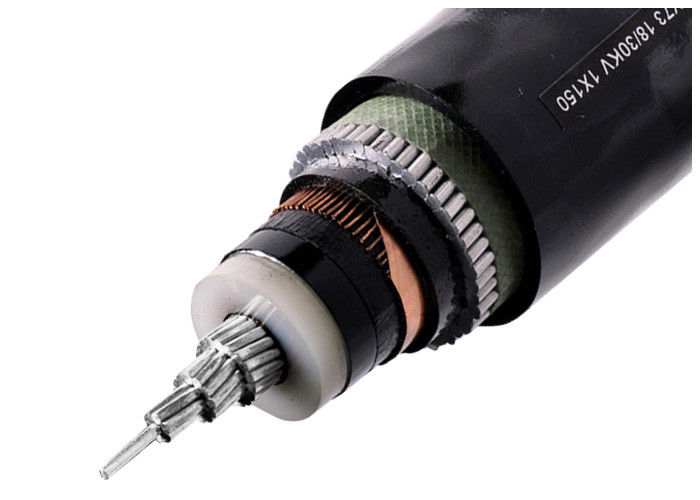

케이블 구조

- IEC 60228에 따라 원형 벗은 알루미늄 코어
- 내부 반도체층
- 코어 단열 XLPE
- HD 308 S2에 따라 색상 코드
- 외부 반도체층
- 반도체 테이프
- 구리 와이어와 테이프 스크린
- 필러
- PVC 내부 껍질
- 가연제철 테이프 장갑 (STA)
- PVC 외부 껍질 (붉은 또는 검은색)

기술 데이터

- DIN VDE 0276 부분 603, HD 620, IEC 60502, BS 6622에 따른 전력 케이블
- 최대 온도 범위 +90 °C
- 설치 중 온도 0 °C ~ + 70 °C
- 단회로 온도 +250 °C (최고 5초)
- 명소 전압 Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (BS), 18/30 kV, 19/33 kV (BS)
- 작동 전압 3,6/6kV = 최대 7,2kV 6/10kV = 최대 12kV 18/30kV = 최대 36kV
- 시험 전압 AC 3.6/6 kV = 11 kV 최대 5 분. 6/10 kV = 21 kV 최대 5 분. 18/30 kV = 63 kV 최대 5 분.
- 최소 굽기 반지름 약 15 케이블 지름

전압, 코어 및 가로 절단 표

범주 A 등급 전압의 케이블은 1분 이상의 지식 고장 지속 시간이 필요하지 않은 상황에서 사용됩니다.토착 고장 지속 시간은 일반적으로 1시간 이상이 아닙니다., 최대 지속 시간은 8 시간 이상, 연간 지질 장애 지속 시간은 125 시간 이상 전체로되어서는 안 됩니다, 카테고리 C는 A 및 B 카테고리를 예상하는 모든 시스템을 포함합니다.
