기갑 전기 케이블
>
|
| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | ISO,CE,IEC,TUV,KEMA |
주문 조언
정격전압
응용 표준:IEC/BS/UL/GB
코어 수
도체 크기 $ 구성
단열재 종류
기갑 또는 비무장. 갑옷의 경우 갑옷 유형 및 재질
칼집의 요구 사항
케이블 길이 및 포장 요구 사항
기타 요구 사항
명세서
| 치수 - 코어 수 x 도체 단면적 | 건설 | 외경 | 외경 | 도체 직경 | 단열재 두께 | 20°C에서의 도체 저항 | 단락 전류 1s | Cu 무게 | 케이블 무게 | 포장* |
| 분. | 최대. | 최대. | 명사 같은 | 최대. | 명사 같은 | 대략. | ||||
| N x mm² | mm | mm | mm | mm | Ω/km | 에이 | kg/km | kg/km | ||
| 3x25/16 | RM | 43 | 3,4 | 0,727 | 3,58 | 1046 | 2850 | 자르다 | ||
| 3x35/16 | RM | 47 | 51 | 7,5 | 3,4 | 0,524 | 5,01 | 1209 | 3300 | 자르다 |
| 3x50/16 | RM | 50 | 55 | 8,6 | 3,4 | 0,387 | 7,15 | 1671년 | 3900 | 자르다 |
| 3x70/16 | RM | 53 | 58 | 10,2 | 3,4 | 0,268 | 10,01 | 2247 | 4700 | 자르다 |
| 3x95/16 | RM | 57 | 62 | 12,0 | 3,4 | 0,193 | 13,59 | 2994년 | 5850 | 자르다 |
| 3x120/16 | RM | 61 | 67 | 13,5 | 3,4 | 0,153 | 17,16 | 3714 | 6800 | 자르다 |
| 3x150/25 | RM | 64 | 70 | 15,0 | 3,4 | 0,124 | 21,45 | 4638 | 7950 | 자르다 |
| 3x185/25 | RM | 68 | 74 | 16,8 | 3,4 | 0,0991 | 26,46 | 5646 | 9300 | 자르다 |
| 3x240/25 | RM | 74 | 80 | 19,2 | 3,4 | 0,0754 | 34,32 | 7272 | 11550 | 자르다 |
| 3x300/25 | RM | 78 | 90 | 3,4 | 0,0601 | 42,50 | 9160 | 14450 | 자르다 |
*) 포장: CUT = 드럼이나 릴에서 다양한 길이의 케이블, 필요한 길이로 절단 가능
애플리케이션
땅, 물, 실외, 실내 및 산업 및 배전반 플랜트 등의 케이블 덕트에 직접 배치합니다.

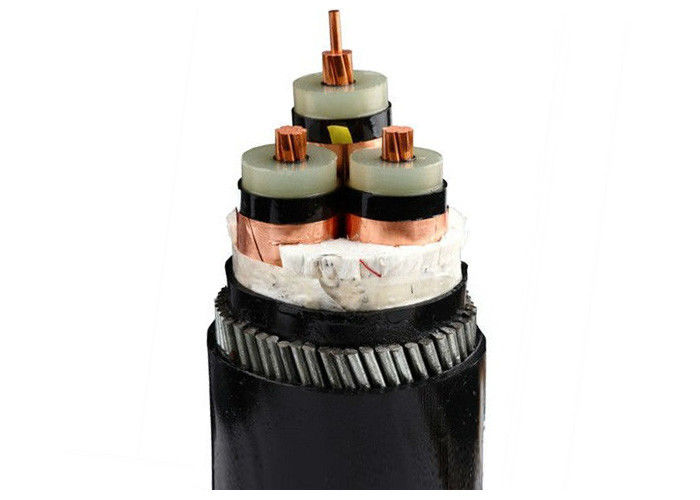

건설
1 ..... 꼬인 구리
2 .....반도전성 물질의 내부층
3 ..... 가교 폴리에틸렌의 심선 절연
4 .....반도전성 물질의 외부층
5 .....반도전성 테이프
6 ..... 구리선 스크린
7 ..... 필러 스트립, 실 또는 종이
8 ..... 부직포포장 테이프 또는 난연제
9 ..... 돌출됨PVC 내부 덮음
10 .... 아연 도금 강철 테이프 기갑
11 .... 전체 피복: 폴리염화비닐(PVC) 또는 FR-PVC, PE, LSOH
표준
IEC 60502, 60228, 60332, 60331
DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 클래스 2(건축)
기술 데이터
| 테스트 전압 | 6/10kV | [kV] | 21/5분 |
| 12/20kV | [kV] | 42/5분 | |
| 18/30kV | [kV] | 63/5분 | |
| 온도 범위 | 움직이는 중 | -20°C ~ +90°C | |
| 결정된 | -20°C ~ +90°C | ||
| 작동 온도 | 단락 | ℃ | 250 |
| 단락 시간 | 최대. | [비서] | 5 |
| 굽힘 반경 | 분. | x 직경 | 15 |
| 가연성 | 기준 | EN 50265-2-1 |
인증서
ISO,CE, 케마,IEC,RoHS 규제, CCC,P3C그리고 요청 시 더 많은 사람
우리는 구매 주문에 따라 가장 엄격한 배송 일정을 충족할 수 있습니다. 케이블 배송이 지연되면 전체 프로젝트가 지연되고 비용이 초과될 수 있으므로 마감일을 맞추는 것이 항상 최우선 과제입니다.
케이블은 목재 릴, 골판지 상자 및 코일로 제공됩니다. 케이블 끝은 BOPP 자체 접착 테이프와 비흡습성 밀봉 캡으로 밀봉되어 케이블 끝을 습기로부터 보호합니다. 요구되는 마킹은 고객의 요구사항에 따라 드럼 외부에 내후성 소재로 인쇄되어야 합니다.
