기갑 전기 케이블
>
|
| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | ISO,CE,IEC,TUV,KEMA |

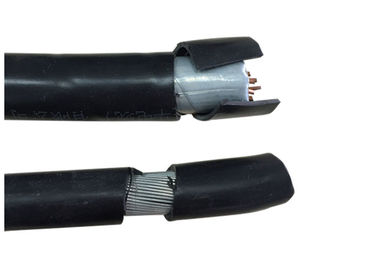

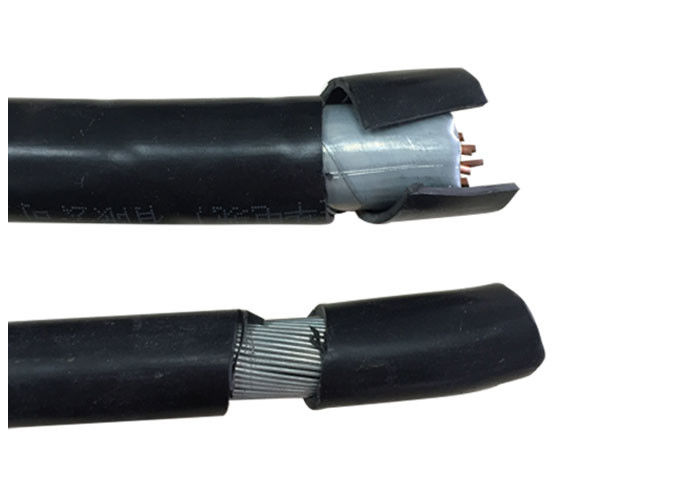

하이 텐션기갑 전원 케이블전원 케이블 세부정보
YJ : XLPE 단열재
V: PVC 외장
32: 강철 와이어 장갑 - 3개 코어
22: 강철 테이프 장갑 - 3개 코어
72: 알루미늄 와이어 외장 - 코어 1개
62: 스테인리스강 테이프 외장 - 코어 1개
ZR: 난연성
표준
국제: IEC 60502-2, IEC 60228
중국: GB/T 12706.2-2008
다음과 같은 다른 표준요청 시 BS, DIN 및 ICEA
| MV(11kv 15kv 33kv) 전력케이블 | ||
| 모델 및 설명 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | 코어 수 | 도체 단면적(mm2) |
| XPE 단열재 | 1코어 3코어 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630제곱밀리미터 |
| 구리 코어 | ||
| YJV, N2XSY;PVC 피복 전원 케이블 | ||
| YJV22; 강철 테이프 장갑, PVC 피복 전원 케이블 | ||
| YJV32, YJV42; 강철 와이어 기갑, PVC 외장 전원 케이블 | ||
| 알 코어 | ||
| YJLV, NA2XSY; PVC 피복 전원 케이블 | ||
| YJLV22; 강철 테이프 장갑, PVC 피복 전원 케이블 | ||
| YJLV32, YJLV42; 강철 와이어 기갑, PVC 외장 전원 케이블 |
||
애플리케이션:
에이. 변전소, 스위칭 블록, 발전소 및 산업 플랜트에 사용됩니다. 케이블이 더 큰 기계적 응력과 인장 변형에 노출되지 않는 조건에서 지상, 시설 내부 및 외부, 옥외, 케이블 운하, 수중 등의 정적 적용을 위한 중전압 전원 케이블.
비. 외부 충격의 영향을 피하기 위해 동심 구리 도체와 함께 도체와 절연체 사이에 돌출된 접착 반도전층이 전기장의 제한과 부분 방전에 대한 저항을 확보합니다.
기음. 전체 작동 수명 동안 일정하게 유지되는 유전 손실 계수가 매우 낮고 XLPE 소재의 우수한 절연 특성으로 인해 내부 및 외부 반도체 재료 스크린(1 공정에서 압출)이 세로 방향으로 견고하게 접합되어 케이블은 높은 작동 신뢰성을 갖습니다.
건설
| 지휘자: | Cu 원형 알루미늄, 다중 와이어 연선 압축(RM), 클래스 2 acc. HRN HD 383 / IEC 60228 / DIN VDE 0295 준수 |
| 내부 화면: | 도체의 압출된 반도체 스킨 |
| 격리: | XLPE(가교 폴리에틸렌, 최근 마크: PE-X) 화합물 DIX 8 acc. HRN HD 620 S1 및 2XI1 acc. DIN VDE 0207 dio 22에 따름 |
| 외부 화면: | 절연체에 압출된 반도전성 스킨, 절연체와 세로로 접합됨(+반도전성 재료 테이프) |
| 지휘자화면: | 역나선형으로 감싼 구리 테이프 |
| 필러: | 필러 스트립, 실 또는 종이 |
| 쌈: | 부직포 포장 테이프 또는 난연제 또는 방수 |
| 내부 피복: | 압출 PVC |
| 갑옷: | 알루미늄 와이어 |
| 전반적인 칼집 | 폴리염화비닐(PVC) 또는 FR-PVC, PE, LSOH |
| 외장 색상 | 검정, 빨간색 또는 맞춤형 |
기술적인 매개변수
| No. 지휘자의 단면 | 물가 No./Dia. 지휘자의 | 절연체 두께 | 내부 피복 두께 | 다이아. 아머 와이어의 | 외장 두께 | 대략. OD |
대략. 무게 |
최대. 도체의 DC 저항 (20 ℃) | 테스트 전압 AC | 현재 등급 | |
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | Ω/km | kV/5분 | 공기 중 (A) | 토양 내(A) |
| 1×50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1×70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1×95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1×120 | 24/2.52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1×150 | 30/2.52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1×185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1×240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1×300 | 61/2.52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1×400 | 61/2.97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1×500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
포장 및 배송
수출용 모든 케이블은 나무 드럼이나 목재 및 강철 드럼으로 잘 포장되고 보호됩니다. 포장재는 케이블의 무게와 크기에 따라 달라집니다. 잘 포장된 케이블 드럼을 Sea Port로 보낸 후 20FT 컨테이너 또는 40FT 컨테이너에 적재됩니다. 모든 케이블 드럼은 안전 벨트로 단단히 고정되어 해상 운송 중에 움직이지 않도록 합니다. 컨테이너의 크기는 적재된 총 상품의 무게 또는 고객의 요구 사항에 따라 선택됩니다.
우리의 서비스
* 우리는 중국 최대의 전선 및 전원 케이블 제조 업체 중 하나이며 20년 이상의 생산 및 마케팅 경험을 보유하고 있습니다.
* 우리는 OEM을 받아들입니다. 케이블 크기와 재질은 사용자 정의됩니다. 자신의 로고와 디자인을 환영합니다. 우리는 귀하의 요구 사항과 설명에 따라 생산할 것입니다.
* 더 많은 제품 정보에 대한 문의사항을 보내주시면 12시간 이내에 피드백을 드리겠습니다.
애프터 서비스 약속
1. 고객은 신이다. 우리는 모든 고객과 모든 협력을 마음으로 소중히 여길 것입니다.
2. 무료 사전 판매 서비스. 고객 한 분 한 분에게 최적의 제안을 해드리겠습니다.
3. 좋은 판매 서비스. 우리는 관련 제품 작동, 유지 관리 팁 및 설치 시운전을 무료로 제공합니다.
고객과 협력 관계를 구축할 때 기술 자문 서비스.
4. 판매 서비스 후에 사려깊은. 당사의 제품은 PICC(중국 인민보험회사)의 보증을 받습니다. 우리는 설치 후 12개월 이내에 무료 유지 관리 및 디버깅을 제공합니다(잘못된 사용 제외).
5. 우리는 상하이에서는 24시간 이내에, 다른 지역에서는 72시간 이내에 문제를 해결할 것을 보장합니다.
6. 24시간 핫라인 전화 서비스. 우리는 적시에 귀하의 질문에 답변할 전문가를 임명할 것입니다.
우리는 항상 "품질은 생명선이고, 서비스는 자유방임이다"라고 굳게 믿으며, 이는 우리를 더욱 가까워지고 단단하게 만들어줄 것입니다!
