기갑 전기 케이블
>
|
| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | IEC60502 KEMA |

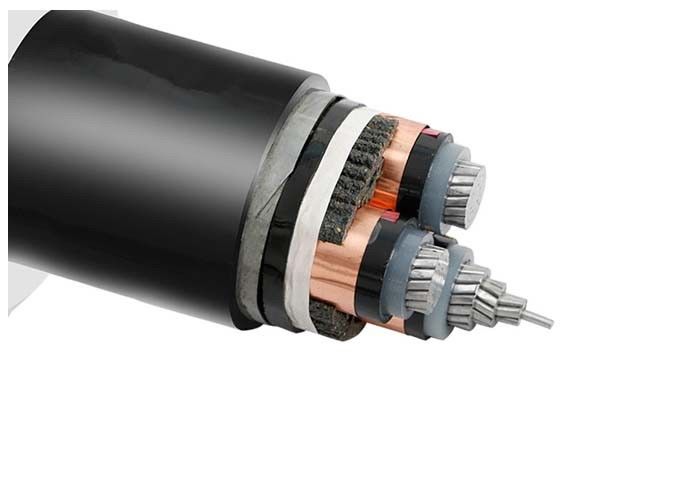

고전압 알루미늄 지휘자 XLPE 절연 강철 기갑 전기 케이블 3 코어 3x400mm2 35kV
건축
연선 노출 알루미늄 도체
반도체 재료의 내부 층
가교 폴리에틸렌의 심선 절연
반도체 물질의 외부층
구리 테이프 스크린
필러 스트립, 실 또는 종이
부직포 w랩 테이프
압출PVC 내부 피복
아연 도금 강철 테이프 갑옷
전체 피복 폴리염화비닐(PVC) 또는 FR-PVC, PE, LSOH
응용
정격 전압이 35kv 이하인 송전 및 배전선에 사용됩니다. PVC 절연 전원 케이블과 비교하여 XLPE 전원 케이블은 전기적, 메커니즘, 내열 및 노화 방지, 환경 스트레스 방지 및 화학적 부식 방지 특성이 우수할 뿐만 아니라 구조가 단순하고 무게가 가벼우며 낙하 제한이 없으며 장기간 사용이 가능한 고온 허용 특성을 자랑합니다.
실내 및 실외에 누워있는 경우. 설치 중에 특정 견인력을 견딜 수 있지만 외부 기계적 힘은 견딜 수 없습니다.표준
국제적인:IEC 60502, IEC 60228
중국: GB/T 12706.1-2008
다음과 같은 다른 표준요청 시 BS, DIN 및 ICEA
기술 데이터
정격 전압:2-35kV
맥스.도체 온도.: 정상 (90℃), 5초 이하의 단락(160℃단면적이 30 이하인 경우0mm2, 140℃단면적이 30을 초과하는 경우0mm2)
최소. 에이주변티엠프.:주변 온도가 0 미만인 경우 케이블을 미리 가열해야 합니다.℃
최소굽힘 반경:단일 코어 케이블 20(d+디)±5%
다심케이블 15(d+디)±5%
코드명
YJ : XLPE 단열재
V: PVC 외장
32: 강철 와이어 장갑 - 3개 코어
72: 알루미늄 와이어 외장 - 코어 1개
ZR: 난연성
| MV(6~35kv) 전력케이블 | |||
| 모델 및 설명 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | 코어 수 | 도체 단면적(mm2) | |
| XPE 단열재 | 1코어 3코어 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630제곱밀리미터 | |
| 구리 코어 | 알 코어 | ||
| YJV, N2XSY;PVC 피복 전원 케이블 | YJLV, NA2XSY; PVC 피복 전원 케이블 | ||
| YJV22; 강철 테이프 장갑, PVC 피복 전원 케이블 | YJLV22; 강철 테이프 장갑, PVC 피복 전원 케이블 | ||
| YJV32, YJV42; 강철 와이어 기갑, PVC 외장 전원 케이블 | YJLV32, YJLV42; 강철 와이어 기갑, PVC 외장 전원 케이블 |
||
인증서
CE, RoHS, CCC, KEMA 및 기타 요청 시 기타 사항
4 전압, 코어 및 단면적 표
| 목 | 카테고리 A, B | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| 카테고리 A, B | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| 단일 코어 | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| 3개의 핵심 | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
Category A 정격 전압의 케이블은 1분을 넘지 않는 상황에서 사용됩니다. 접지 결함 지속 시간. 카테고리 B 정격 전압의 케이블의 경우 접지 오류 지속 시간은 일반적으로 최대 1시간을 넘지 않습니다. 지속 시간은 8시간을 넘지 않아야 하며 연간 지락 지속 시간은 모두 125시간을 넘지 않아야 합니다. 카테고리 C에는 카테고리 A와 B를 예상하는 모든 시스템이 포함됩니다.
우리는 구매 주문에 따라 가장 엄격한 배송 일정을 충족할 수 있습니다. 케이블 배송이 지연되면 전체 프로젝트가 지연되고 비용이 초과될 수 있으므로 마감일을 맞추는 것이 항상 최우선 과제입니다.
케이블은 목재 릴, 골판지 상자 및 코일로 제공됩니다. 케이블 끝은 BOPP 자체 접착 테이프와 비흡습성 밀봉 캡으로 밀봉되어 케이블 끝을 습기로부터 보호합니다. 요구되는 마킹은 고객의 요구사항에 따라 드럼 외부에 내후성 소재로 인쇄되어야 합니다.
우리의 서비스
* 우리는 중국 최대의 전선 및 전원 케이블 제조 업체 중 하나이며 20년 이상의 생산 및 마케팅 경험을 보유하고 있습니다.
* 우리는 OEM을 받아들입니다. 케이블 크기와 재질은 사용자 정의됩니다. 자신의 로고와 디자인을 환영합니다. 우리는 귀하의 요구 사항과 설명에 따라 생산할 것입니다.
* 더 많은 제품 정보에 대한 문의사항을 보내주시면 12시간 이내에 피드백을 드리겠습니다.
