기갑 전기 케이블
>
|
| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | KEMA/CE/ISO/TUV |

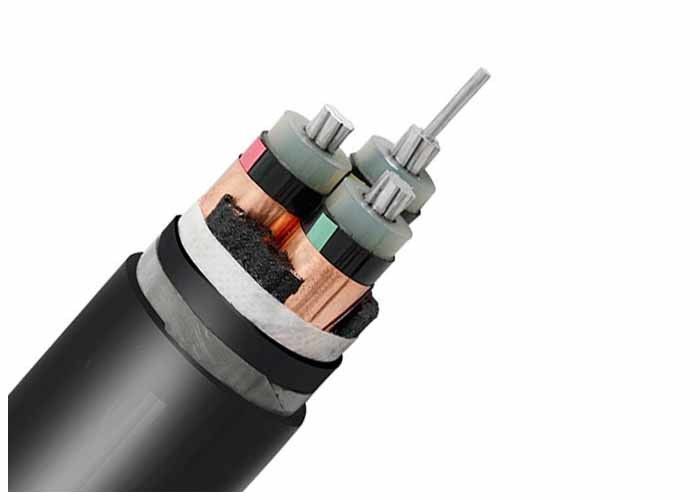

HT 지하 기갑 전기 케이블 AL/XLPE/CTS/PVC/STA/PVC 8.7/15KV 3x300SQMM
애플리케이션
정격 전압이 35kV 이하인 송배전선로에 사용됩니다.
케이블이 더 큰 기계적 응력과 인장 변형에 노출되지 않는 조건에서 지상, 시설 내부 및 외부, 옥외, 케이블 운하, 수중 등의 정적 적용을 위한 고압 및 중압 전원 케이블.
PVC 절연 전원 케이블과 비교하여 xlpe 전원 케이블은 전기적, 메커니즘, 내열 및 노화 방지, 환경 스트레스 방지 및 화학적 부식 방지 특성이 우수할 뿐만 아니라 구조가 단순하고 무게가 가벼우며 낙하 제한이 없으며 장기간 작업이 가능한 고온 허용 특성을 자랑합니다.
건설
AL/XLPE/STA/PVC 기갑 전기 케이블
- IEC 60228에 따라 연선된 원형 베어 알루미늄 코어
- 내부 반도전층
- 심선절연 XLPE
- HD 308 S2에 따른 색상 코드
- 외부 반도전층
- 반도체 테이프
- 구리 테이프 스크린
- 필러
- PVC 내부 피복
- 아연도금강테이프아머(STA)
- PVC 외피(빨간색 또는 검정색)
코드명:
YJ : XLPE 단열재
L: 알루미늄 도체
V: PVC 외장
32: 강철 와이어 장갑 - 3개 코어
22: 강철 테이프 장갑 - 3개 코어
72: 알루미늄 와이어 외장 - 코어 1개
62: 스테인리스강 테이프 외장 - 코어 1개
ZR: 난연성
| MV(11kv 15kv 33kv) 전력케이블 | ||
| 모델 및 설명 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | 코어 수 | 도체 단면적(mm2) |
| XPE 단열재 | 1코어 3코어 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630제곱밀리미터 |
| 구리 코어 | ||
| YJV, N2XSY;PVC 피복 전원 케이블 | ||
| YJV22; 강철 테이프 장갑, PVC 피복 전원 케이블 | ||
| YJV32, YJV42; 강철 와이어 기갑, PVC 외장 전원 케이블 | ||
| 알 코어 | ||
| YJLV, NA2XSY; PVC 피복 전원 케이블 | ||
| YJLV22; 강철 테이프 장갑, PVC 피복 전원 케이블 | ||
| YJLV32, YJLV42; 강철 와이어 기갑, PVC 외장 전원 케이블 | ||
기준
국제: IEC 60502, IEC 60228
중국: GB/T 12706
요청 시 BS, DIN 및 ICEA와 같은 기타 표준 제공
기술 데이터:
최대 도체 온도: 정상 이하(90영형다), 긴급(130)영형C) 또는 5초 이하의 단락(250℃) 조건.
최소 주변 온도 0영형C, 설치 후, 케이블이 고정 위치에 있는 경우에만 해당
최소 굽힘 반경: 단일 코어의 경우 15 x 케이블 OD
멀티 코어용 12 x 케이블 OD
| 테스트 전압 | 6/10kV | [kV] | 21/5분 |
| 12/20kV | [kV] | 42/5분 | |
| 18/30kV | [kV] | 63/5분 | |
| 온도 범위 | 움직이는 중 | -5°C ~ +70°C | |
| 결정된 | -20°C ~ +70°C | ||
| 작동 온도 | 단락 | ℃ | 250 |
| 단락 시간 | 최대. | [비서] | 5 |
| 굽힘 반경 | 분. | x 직경 | 15 |
| 가연성 | 기준 | EN 60332-1-2 |
