기갑 전기 케이블
>
|
| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | ISO,CE,IEC,TUV,KEMA |
표준
국제: IEC 60502-2, IEC 60228
중국: GB/T 12706.2-2008
요청에 따라 BS,DIN 및 ICEA와 같은 다른 표준
신청서
35kV 이하의 등급 전압의 전력 전송 및 유통 선에 사용됩니다.
PVC 단열 전력 케이블과 비교하면, xlpe 전력 케이블은 뛰어난 전력, 메커니즘, 열 및 노화 저항의 특징뿐만 아니라,환경 스트레스 저항성 및 화학적 부식 저항성, 그러나 또한 간단한 구조, 가벼운 무게, 방치 하락에 대한 제한이 없으며 장기 작업에 대한 높은 온도 허용.

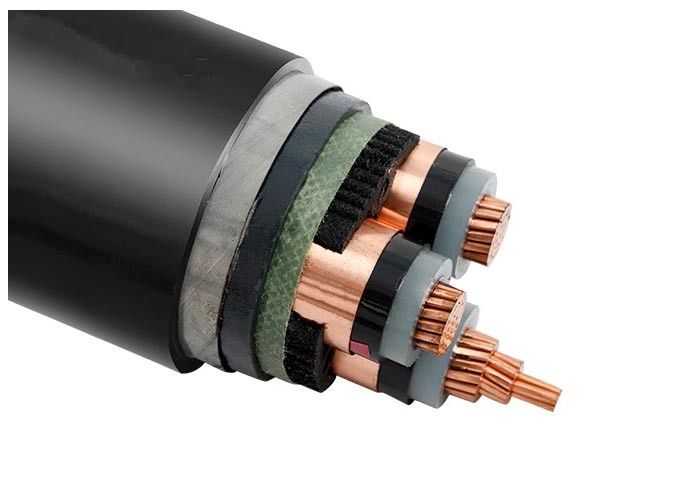

건축물
| 지휘자 | IEC 60228에 따른 컴팩트 스트랜드 구리 전도기 2급 |
| IEC 60228에 따른 원형 고체 구리 전도기 1급 | |
| IEC 60228에 따른 5급 유연한 나선 구리 전도기 | |
| 콘덕터 화면 | 반도체 |
| 단열 | XLPE ((교차 결합 된 폴리에틸렌) |
| 단열 스크린 | 반도체 |
| 금속 방패 | 구리 테이프 스크린 또는 구리 와이어 & 구리 테이프 방패 |
| 필러 | 필러 스트립 |
| 포장 테이프 | 직무상 포장 테이프 또는 직무상 포장 테이프 |
| 안쪽 덮개 | 엑스트루레이드 PVC 또는 LSOH |
| 갑옷 | 강철 테이프 갑옷 |
| 전체 껍질 | PVC, FR-PVC, PE 또는 LSOH |
사양
| MV ((6~35kV) 전력 케이블 | |||
| 모델 및 설명 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | 핵의 번호 | 유도체의 가로단 면적 (mm2) | |
| xlpe 단열 | 1 코어 3 코어 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 평방 밀리미터 | |
| 큐 코어 | 알 코어 | ||
| YJV, N2XSY;PVC로 덮인 전력 케이블 | YJLV, NA2XSY; PVC로 덮인 전력 케이블 | ||
| YJV22;강철 테이프 장갑,PVC 껍질 전력 케이블 | YJLV22;강철 테이프 장갑,PVC 가루 전력 케이블 | ||
| YJV32,YJV42;강철선 장갑,PVC 껍질 전력 케이블 | YJLV32,YJLV42; 철선 장갑,PVC 껍질 전력 케이블 | ||
| pvc 단열 | |||
| 큐 코어 | 알 코어 | ||
| VV ((VY);PVC ((PE)) 가루가 있는 전력 케이블 | VLV (VLY);PVC (PE) 가루로 된 전력 케이블 | ||
| VV22 ((VV23);강철 테이프 장갑,PVC ((PE)) 가장 된 전력 케이블 | VLV22 ((VLV23);강철 테이프 장갑,PVC ((PE)) 가장 된 전력 케이블 | ||
| VV32 ((VV33),VV42 ((VV43);강무선 장갑,PVC ((PE)) 가장 된 전력 케이블 | VLV32(VLV33),VLV42(VLV43);강철선 장갑,PVC(PE) 가루가 있는 전력 케이블 | ||
기술 데이터
| 시험 전압 | 6 / 10 kV | [kV] | 21 / 5 분 |
| 12 / 20 kV | [kV] | 42 / 5 분 | |
| 18 / 30 kV | [kV] | 63 / 5 분 | |
| 온도 범위 | 움직이고 있다 | -20°C ~ +90°C | |
| 고정 | -20°C ~ +90°C | ||
| 작동 온도 | 단회로 | °C | 250 |
| 단회로 시간 | 최대 | [초] | 5 |
| 굽기 반지름 | 미니 | x 지름 | 15 |
| 발화성 | 표준 | EN 50265-2-1 |
| 이름: 선수의 가로단 | 선도자의 나선 번호/디아 | 단열 두께 | 내부 껍질 두께 | 강철 테이프 두께 | 껍질 두께 | 대략. 과다 복용 | 대략 무게 | 최대 DC 저항 (20 °C) | 시험 전압 AC | 현재 등급 | |
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5분 | 공기 (A) | 토양에서 (A) |
| 3 × 35 | 7/2.52 | 5.5 | 1.8 | 2 × 05 | 2.9 | 58.0 | 4840 | 0.524 | 42 | 140 | 155 |
| 3 × 50 | 10/2.52 | 5.5 | 1.8 | 2 × 05 | 3.0 | 61.0 | 5463 | 0.387 | 42 | 165 | 180 |
| 3 × 70 | 14/2.52 | 5.5 | 2.0 | 2 × 05 | 3.1 | 65.0 | 6446 | 0.268 | 42 | 210 | 220 |
| 3 × 95 | 19/2.52 | 5.5 | 2.0 | 2 × 05 | 3.2 | 68.0 | 7457 | 0.193 | 42 | 255 | 265 |
| 3 × 120 | 24시간 24시간52 | 5.5 | 2.0 | 2 × 05 | 3.3 | 71.0 | 8459 | 0.153 | 42 | 290 | 300 |
| 3 × 150 | 30/2.52 | 5.5 | 2.2 | 2 × 05 | 3.4 | 75.0 | 10555 | 0.124 | 42 | 330 | 340 |
| 3 × 185 | 37/2.52 | 5.5 | 2.2 | 2 × 05 | 3.5 | 78.0 | 11925 | 0.0991 | 42 | 375 | 380 |
| 3 × 240 | 48/2.52 | 5.5 | 2.2 | 2 × 08 | 3.7 | 83.0 | 13959 | 0.0754 | 42 | 435 | 435 |
| 3 × 300 | 61/2.52 | 5.5 | 2.2 | 2 × 08 | 3.9 | 88.0 | 16314 | 0.0601 | 42 | 495 | 485 |
| 3 × 400 | 61/2.97 | 5.5 | 2.3 | 2 × 08 | 4.1 | 95.0 | 19032 | 0.047 | 42 | 565 | 520 |
인증서
ISO,CE, KEMAIEC,RoHS, CCC,P3C그리고 요청에 따라 더 많은
주문 조언
가등전압
적용 표준:IEC/BS/UL/GB
원자력
선도자 크기 $ 건설
단열의 종류
장갑 또는 무장 장갑의 경우 장갑의 종류와 재료
껍데기 의 필요성
케이블 길이 및 포장 요구 사항
다른 요구 사항
