이 제품은 3.6/6kV-26/36kV 체계의 AC에 의하여 평가된 전압을 가진 송전과 배급 선에 적용 가능합니다 (U0/U). 그것은 공기 (케이블 교량 구조, 실내 벽 지원 및 보호 층구조의 다름에 따라 쟁반) 및 토양에서 (매장한, 케이블 트렌치, 관 ect 지시하십시오.) 각각 수송됩니다.
신청
전압을 가진 송전 그리고 배급 선을 위해 사용해 35kV 이하에 평가했습니다.
배경에 있는, 그리고, 케이블 운하에서, 케이블이 더 무거운 기계적인 긴장 및 인장 변형에 드러내지 않는 조건에서 물에서, 옥외 기능 내의 이상으로 정체되는 신청을 위한 높은 중간 전압 고압선.
PVC에 의하여 격리된 고압선과 비교해, xlpe 고압선은 하락을 놓아서 우수한 전기, 기계장치, 열 및 노후화 저항하는, 환경 긴장 저항하는 화학 부식 저항하는, 또한 장기 일을 위한 간단한 구조, 라이트급 선수, 금지, 및 고열 관용의 뿐만 아니라 특성을 자랑합니다.
건축

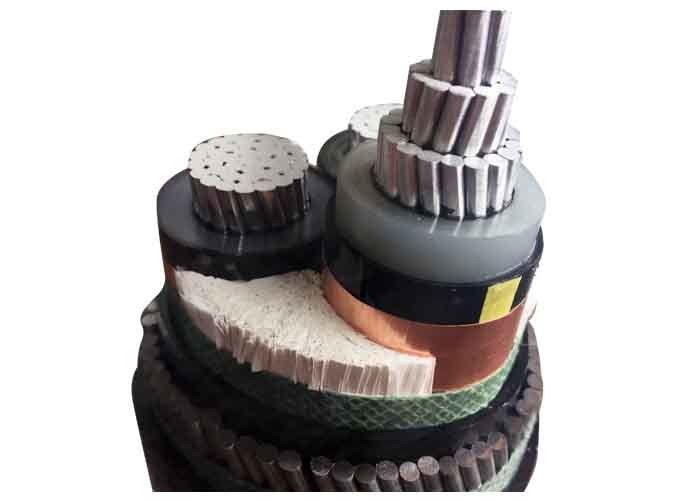

AL/XLPE/STA/PVC 기갑 전기 케이블
- IEC 60228에 따라 좌초되는 둥근 벌거벗은 알루미늄 핵심
- 안 반 전도성 층
- 핵심 절연제 XLPE
- HD 308 S2에 따라 색상 코드
- 외부 반 전도성 층
- 반 전도성 테이프
- 구리 테이프 스크린
- 충전물
- PVC 안 칼집
- 직류 전기를 통한 철강선 기갑 (SWA)
- PVC 외부 칼집 (빨강 또는 검정)
| MV (11kv 15kv 33kv) 고압선 | ||
| 모형과 묘사 Uo/U (Um) =3.6/6 (7.2), 6/6 (7.2), 6 10(12), 8.7/10(12), 8.7/15 (17.5), 12/20(24), 18/30(36), 21/35 (40.5), 26/35의 (40.5) kV | No.of 핵심 | 지휘자 횡단면적인 지역 (mm2) |
| xlpe 절연제 | 1개의 핵심 3 핵심 | 10의 16의 25의 35의 70의 95의 120의 150의 185의 240의 300의 400의 500의 630의 스퀘어 mm |
| Cu 핵심 | ||
| YJV, N2XSY; PVC에 의하여 넣어지는 고압선 | ||
| YJV22; 기갑 강철 테이프, PVC는 고압선을 넣었습니다 | ||
| YJV32, YJV42; 기갑 철강선, PVC는 고압선을 넣었습니다 | ||
| 알루미늄 핵심 | ||
| YJLV, NA2XSY; PVC에 의하여 넣어지는 고압선 | ||
| YJLV22; 기갑 강철 테이프, PVC는 고압선을 넣었습니다 | ||
| YJLV32, YJLV42; 기갑 철강선, PVC는 고압선을 넣었습니다 | ||
표준
국제 경기: IEC 60502, IEC 60228
중국: GB/T 12706
BS DIN 및 ICEA와 같은 다른 기준 요청시
기술적인 자료
최대 지휘자 온도: 정상의 밑에 (90 OC), 비상사태 (130OC)는 또는 5개 단지 s (250℃) 상태를 단락시킵니다.
min. Ambient Temp. 케이블이 조정 위치에 있을 때만 임명 후에 0 OC, 와
사소 구부리는 반경: 단 하나 핵심을 위한 15의 x 케이블 O.D
다 핵심을 위한 12의 x 케이블 O.D
| 전압을 시험하십시오 | 6 / 10 kV | [kV] | 21 / 5 min. |
| 12 / 20 kV | [kV] | 42 / 5 min. | |
| 18 / 30 kV | [kV] | 63 / 5 min. | |
| 온도 편차 | 동의에서 | -5°C는 +70°C를 경작합니다 | |
| 조정 | -20°C는 +70°C를 경작합니다 | ||
| 작용 온도 | 단락 | °C | 250 |
| 단락 시간 | 최대. | [SEC] | 5 |
| 구부리는 반경 | 사소. | x 직경 | 15 |
| 가연성 | 표준 | EN 60332-1-2 |
증명서
ISO, 세륨, KEMA, IEC, RoHS, CCC, P3C 및 다른 사람 더 요구에 의하여
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
