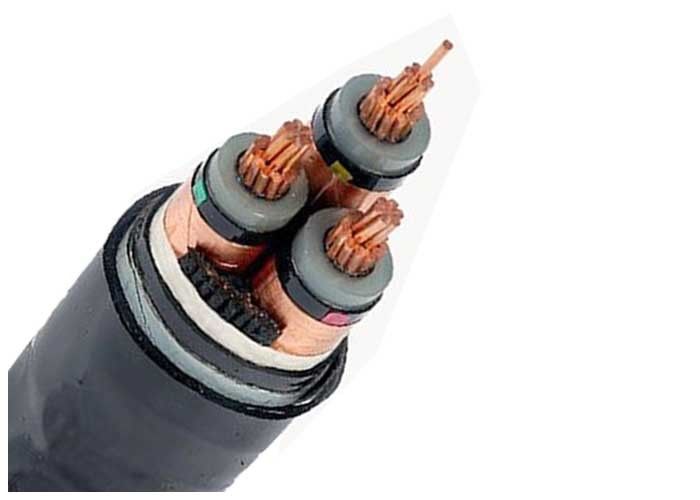

AS/NZS 1429 Armoured Electrical Cable 3 Phase x120SQMM Steel Tape High Voltage

AS/NZS 1429 기갑 전기 케이블 3 단계 x120SQMM 강철 테이프 고전압

  • 하이 라이트

    기갑 케이블 배선

    ,

    기갑 고압선

  • 정격된 전압
    12.7/22KV
  • 절연 재료
    XLPE
  • 절연제 간격
    5.5 m m
  • 보증
    이년
  • 지휘자
    좌초된 구리
  • 핵심
    3
  • 원래 장소
    중국
  • 브랜드 이름
    HOLD-ONE
  • 인증
    KEMA/CE/ISO/TUV
  • 최소 주문 수량
    500m
  • 가격
    USD 7.89-161.8/M
  • 포장 세부 사항
    나무로 되는 드럼
  • 배달 시간
    7 일
  • 지불 조건
    L / C, T / T
  • 공급 능력
    58726KM/Week

AS/NZS 1429 기갑 전기 케이블 3 단계 x120SQMM 강철 테이프 고전압

AS/NZS 1429 고전압 3 단계 x120SQMM 강철 테이프 기갑 Electrilcal 케이블 중국제



이 제품은 3.6/6kV-26/36kV 체계의 AC에 의하여 평가된 전압을 가진 송전과 배급 선에 적용 가능합니다 (U0/U). 그것은 공기 (케이블 교량 구조, 실내 벽 지원 및 보호 층구조의 다름에 따라 쟁반) 및 토양에서 (매장한, 케이블 트렌치, 관 ect 지시하십시오.) 각각 수송됩니다.


기술적인 자료



전압을 시험하십시오 6 / 10   kV [kV] 21 / 5 min.
  12 / 20   kV [kV] 42 / 5 min.
  18 / 30   kV [kV] 63 / 5 min.
온도 편차 동의에서   -20°C는 +90°C를 경작합니다
  조정   -20°C는 +90°C를 경작합니다
작용 온도 단락 °C 250
단락 시간 최대. [SEC] 5
구부리는 반경 사소. x 직경 15
가연성 표준   EN 50265-2-1


기준



국제 경기: IEC 60502-2, IEC 60228

중국: GB/T 12706.2-2008

BS DIN 및 ICEA와 같은 다른 기준 요청시



신청



35kV 이하에 평가되는 전압을 가진 송전 그리고 배급 선을 위해 사용하는.

PVC에 의하여 격리된 고압선과 비교해, xlpe 고압선은 하락을 놓아서 우수한 전기, 기계장치, 열 및 노후화 저항하는, 환경 긴장 저항하는 화학 부식 저항하는, 또한 장기 일을 위한 간단한 구조, 라이트급 선수, 금지, 및 고열 관용의 뿐만 아니라 특성을 자랑합니다.



건축



지휘자 콤팩트에 의하여 좌초되는 구리 지휘자, IEC 60228에 의하여 종류 2
원형 단단한 구리 지휘자, IEC 60228에 의하여 종류 1
가동 가능한 좌초된 구리 지휘자, IEC 60228에 의하여 종류 5
지휘자 스크린 반도체
절연제 XLPE (교차 결합된 폴리에틸렌)
절연제 스크린 반도체
금속 방패 구리 테이프 스크린 또는 구리 철사 & 구리 테이프 방패
충전물 충전물 지구
테이프를 감싸기 비 길쌈하는 테이프를 감싸는 테이프 또는 lsoh를 감싸기
안 덮음 내밀린 PVC, 또는 LSOH
기갑 강철 테이프 기갑
전반적인 칼집 PVC, FR-PVC, PE 또는 LSOH





명세



MV (35kv에 6) 고압선
모형과 묘사 Uo/U (Um) =3.6/6 (7.2), 6/6 (7.2), 6 10(12), 8.7/10(12), 8.7/15 (17.5), 12/20(24), 18/30(36), 21/35 (40.5), 26/35의 (40.5) kV No.of 핵심 지휘자 횡단면적인 지역 (mm2)
xlpe 절연제 1개의 핵심 3 핵심 10의 16의 25의 35의 70의 95의 120의 150의 185의 240의 300의 400의 500의 630의 스퀘어 mm
Cu 핵심 알루미늄 핵심
YJV, N2XSY; PVC에 의하여 넣어지는 고압선 YJLV, NA2XSY; PVC에 의하여 넣어지는 고압선
YJV22; 기갑 강철 테이프, PVC는 고압선을 넣었습니다 YJLV22; 기갑 강철 테이프, PVC는 고압선을 넣었습니다
YJV32, YJV42; 기갑 철강선, PVC는 고압선을 넣었습니다 YJLV32, YJLV42; 기갑 철강선, PVC는 고압선을 넣었습니다
pvc 절연제
Cu 핵심 알루미늄 핵심
VV (VY); PVC (PE) 넣어진 고압선 VLV (VLY); PVC (PE) 넣어진 고압선
VV22 (VV23); 기갑 강철 테이프, PVC (PE)는 고압선을 넣었습니다 VLV22 (VLV23); 기갑 강철 테이프, PVC (PE)는 고압선을 넣었습니다
VV32 (VV33), VV42 (VV43); 기갑 철강선, PVC (PE)는 고압선을 넣었습니다 VLV32 (VLV33), VLV42 (VLV43); 기갑 철강선, PVC (PE)는 고압선을 넣었습니다






Nom. 지휘자의 단면 물가 아니/Dia. 지휘자의 절연제 간격 안 칼집 간격 강철 테이프 간격 칼집 간격 대강 O.D. 대강 무게 최대. 지휘자 (20 ℃)의 D.C 저항 테스트 전압 A.C 현재 등급
mm2 pc/mm mm mm mm mm (mm) kg/km Ω /km kV/5min 공기 (a)에서 토양 (아)에서
3 × 35 7/2.52 5.5 1.8 2 × 0.5 2.9 58.0 4840 0.524 42 140 155
3 × 50 10/2.52 5.5 1.8 2 × 0.5 3.0 61.0 5463 0.387 42 165 180
3 × 70 14/2.52 5.5 2.0 2 × 0.5 3.1 65.0 6446 0.268 42 210 220
3 × 95 19/2.52 5.5 2.0 2 × 0.5 3.2 68.0 7457 0.193 42 255 265
3 × 120 24/2.52 5.5 2.0 2 × 0.5 3.3 71.0 8459 0.153 42 290 300
3 × 150 30/2.52 5.5 2.2 2 × 0.5 3.4 75.0 10555 0.124 42 330 340
3 × 185 37/2.52 5.5 2.2 2 × 0.5 3.5 78.0 11925 0.0991 42 375 380
3 × 240 48/2.52 5.5 2.2 2 × 0.8 3.7 83.0 13959 0.0754 42 435 435
3 × 300 61/2.52 5.5 2.2 2 × 0.8 3.9 88.0 16314 0.0601 42 495 485
3 × 400 61/2.97 5.5 2.3 2 × 0.8 4.1 95.0 19032 0.047 42 565 520



증명서



ISO, 세륨, KEMA, IEC, RoHS, CCC, P3C 및 다른 사람 더 요구에 의하여





주문 통보



정격 전압

신청 기준: IEC/BS/UL/GB

핵심의 수

지휘자 크기 $ 건축

절연제의 유형

기갑 비무장. 만약에 기갑인 경우에, 기갑 유형 & 물자

칼집의 필요조건

케이블 & 패킹 필요조건의 길이

다른 필요조건
