| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | ISO,CE,IEC,TUV,KEMA |

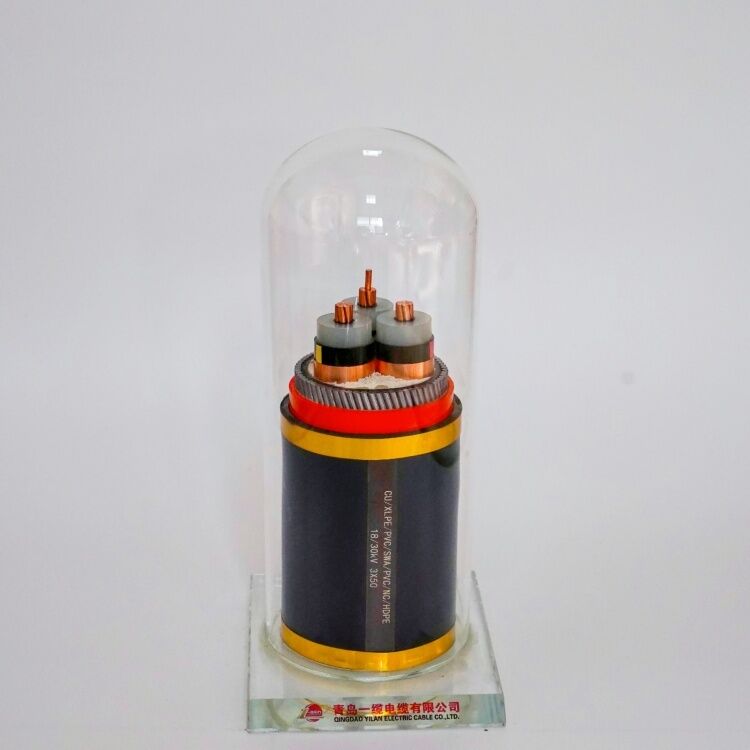

중압 컴팩트 구리 선도 SWA 장갑 전력 케이블 33KV 3x95 SQMM
건설:1..... 잎이 벗은 구리, 2..... 반도체 소재의 내부층, 3..... 겹겹이 결합된 폴리에틸렌의 코어 단열, 4..... 반도체 소재의 외부층, 5.....반도체 테이프, 6..... 구리 선의 스크린,7..... 필러 스트립, 가재 또는 종이,8..... 직물포장 테이프 또는 불 retardant,9..... 추출PVC 내부 덮개, 10.... 알루미늄 와이어 장갑, 11.... 전체 껍질: 폴리빈일 엽록소 (PVC) 또는 FR-PVC, PE, LSOH
적용:1. 트랜스포머 스테이션, 스위치 블록, 전기 발전소 및 산업 시설에서 사용됩니다. 지상, 내부 및 외부 시설, 야외,케이블 채널에서, 물, 케이블이 더 큰 기계적 스트레스 및 팽창 스트레스에 노출되지 않는 조건에서.선도자와 단열 사이에 부착된 접착 반도체 층, 동심 구리 선도자와 함께 전기장의 제한과 부분 방출에 대한 저항을 보장합니다.그 전체 운용 수명 동안 일정하게 유지되는, 그리고 XLPE 물질의 우수한 단열 특성으로 인해 반도체 물질의 내부 및 외부 스크린과 세밀하게 길쭉하게 접힌 (한 과정으로 진압)케이블은 높은 작동 신뢰성을 가지고 있습니다..
표준: 국제: IEC 60502-2, IEC 60228; 중국: GB/T 12706.2-2008; 기타 표준BS,DIN 및 요청에 따라 ICEA
사양:
| MV ((6~35kV) 전력 케이블 | |||
| 모델 및 설명 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | 핵의 번호 | 유도체의 가로단 면적 (mm2) | |
| xlpe 단열 | 1 코어 3 코어 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 평방 밀리미터 | |
| 큐 코어 | 알 코어 | ||
| YJV, N2XSY;PVC로 덮인 전력 케이블 | YJLV, NA2XSY; PVC로 덮인 전력 케이블 | ||
| YJV22;강철 테이프 장갑,PVC 껍질 전력 케이블 | YJLV22;강철 테이프 장갑,PVC 가루 전력 케이블 | ||
| YJV32,YJV42;강철선 장갑,PVC 껍질 전력 케이블 | YJLV32,YJLV42; 철선 장갑,PVC 껍질 전력 케이블 | ||
기술 데이터:
| 시험 전압 | 6 / 10 kV | [kV] | 21 / 5 분 |
| 12 / 20 kV | [kV] | 42 / 5 분 | |
| 18 / 30 kV | [kV] | 63 / 5 분 | |
| 온도 범위 | 움직이고 있다 | -20°C ~ +90°C | |
| 고정 | -20°C ~ +90°C | ||
| 작동 온도 | 단회로 | °C | 250 |
| 단회로 시간 | 최대 | [초] | 5 |
| 굽기 반지름 | 미니 | x 지름 | 15 |
| 발화성 | 표준 | EN 50265-2-1 |
주문
가등전압
적용 표준:IEC/BS/UL/GB
원자력
선도자 크기 $ 건설
단열의 종류
장갑 또는 무장 장갑의 경우 장갑의 종류와 재료
껍데기 의 필요성
케이블 길이 및 포장 요구 사항
다른 요구 사항
기술 매개 변수
| 이름: 선수의 가로단 | 선도자의 나선 번호/디아 | 단열 두께 | 내부 껍질 두께 | 장갑 철자 | 껍질 두께 | 대략. 과다 복용 |
대략. 무게 |
최대 DC 저항 (20 °C) | 시험 전압 AC | 현재 등급 | |
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5분 | 공기 (A) | 토양에서 (A) |
| 1 × 50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24시간 24시간52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/2.52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2.52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2.97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
포장 및 운송
모든 케이블은 잘 포장되어 있고 나무 드럼이나 목재와 철강 드럼으로 보호됩니다.
포장 재료는 케이블의 무게와 크기에 달려 있습니다.
좋은 정보, 제조업체 정보, 그리고 고객의 정보는 각 크기의 드럼에 단단히 인쇄되어 있습니다.
잘 포장 된 케이블 배구 를 해상 항구 로 보내면 20 FT 컨테이너 나 40 FT 컨테이너 에 로드 됩니다. 모든 케이블 배구 는 안전 벨트 로 단단히 고정 되어 있습니다.해상 운송 중 이동이 없습니다..
컨테이너의 크기는 전체 로딩 된 물품의 무게 또는 고객의 요구 사항에 따라 선택됩니다.
서비스
* 우리는 중국에서 가장 큰 전기 케이블 및 전력 케이블 제조업체 중 하나이며 20 년 이상의 생산 및 마케팅 경험을 가지고 있습니다.
* 우리는 OEM를 받아 들입니다. 케이블 크기와 재료는 사용자 정의됩니다.Ur 자신의 로고와 자신의 디자인은 환영합니다. 우리는 귀하의 요구 사항과 설명에 따라 생산합니다.
* 더 많은 제품 정보에 대한 문의를 보내 주시기 바랍니다 우리는 12 시간 내에 피드백을 제공합니다.
