전기 FRC 4는 방열 케이블을 1.5mm - 800mm 90℃ 온도 응어리를 뺍니다

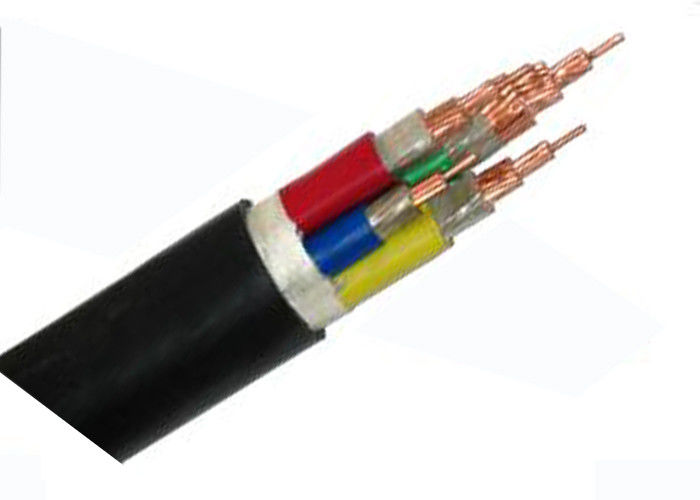

케이블 구조
지휘자: 종류 1,2,5 가동 가능한 구리 지휘자
스크린: 돌비늘 테이프
절연제: PVC 또는 LSZH PO
칼집: PVC: (선택)
정격 전압: 450/750V
기준:
IEC 60502,60331 IEC 60227, IEC 60331, IEC 601034, IEC60754 GB/T 12706-91GB306.1-2001, GB/T18380.3-2001
세륨, CCC, KEMA
건축
지휘자: 안내장에 의하여 좌초된 구리 지휘자는 IEC 60228 종류 2에, 따릅니다
절연제: XLPE/A
안 덮음: LSOH
칼집: LSOH, 검정
신청
, 병원, 극장, 발전소, 지하철 갱도 또는 석유 화학 산업 또는 다른 특별한 장소, 영 할로겐 청결하고 안전한 케이블 낮은 연기를 위해 요구되는 높은 건물을 위해 사용하는.
기준
국제 경기: IEC 60502, IEC 60227IEC60331, IEC601034
중국: GB/T 12706-91GB306.1-2001, GB/T18380.3-2001
BS DIN 및 ICEA와 같은 다른 기준 요청시
증명서
세륨, RoHS, CCC, KEMA 및 다른 사람 더 요구에 의하여
| Nom. 지휘자의 단면 | 절연제 간격 | 칼집 | 대강. | 대강 | 최대. 지휘자 (20°C)의 D.C. Resistance | 전압을 시험하십시오 | 현재 등급 | |
| mm2 | mm | 간격 | O.D. | 무게 | Ω/km | A.C | ||
| mm | mm | kg/km | kV/5min | 공기 (아)에서 | 토양 (아)에서 | |||
| 1×1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4×1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4×2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351년 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772년 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4×2.5+1×1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4×4+1×2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4×6+1×4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4×10+1×6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4×16+1×10 | 0.7 | 1.8 | 25.1 | 1071년 | 1.15 | 83 | 105 | |
| 4×25+1×16 | 0.7 | 1.8 | 29 | 1556년 | 0.727 | 105 | 125 | |
| 4×35+1×16 | 0.9 | 1.9 | 31.4 | 1976년 | 0.524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4×70+1×35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4×95+1×50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
운영 특성
1의 케이블 지휘자 ≤70°C의 장기 허용가능한 작용 온도
2의 단락의 경우에는 케이블의 가장 높은 작동 온도 (가장 오래 견딘 시간은 5s에 없습니다): ≤300mm2 케이블 지휘자 ≤160°C의 ≥300 mm2 케이블 conductor≤ 140°C.
3개의 놓는 온도는 0℃의 케이블의 허용한 구부리는 반경에 일 것입니다: 단 하나 핵심 비무장 케이블을 위해, 외부 직경이 보다는 20배 이다 그것의 더 적은 이어야 합니다; 다핵 비무장 케이블을 위해, 외부 직경이 보다는 15배 이다 그것의 더 적은 이어야 합니다
4개는, 방연제 재산과 더불어, ZA, ZB, ZC, ZD 4가지의 유형입니다
5개는, 제품 AC를 위해 적용 가능합니다 0.6/1KV의 정격 전압을 가진 50 Hz 전송과 배급 선
