| 원래 장소 | 중국 |
| 브랜드 이름 | HOLD-ONE |
| 인증 | CE/KEMA/CCC/TUV |

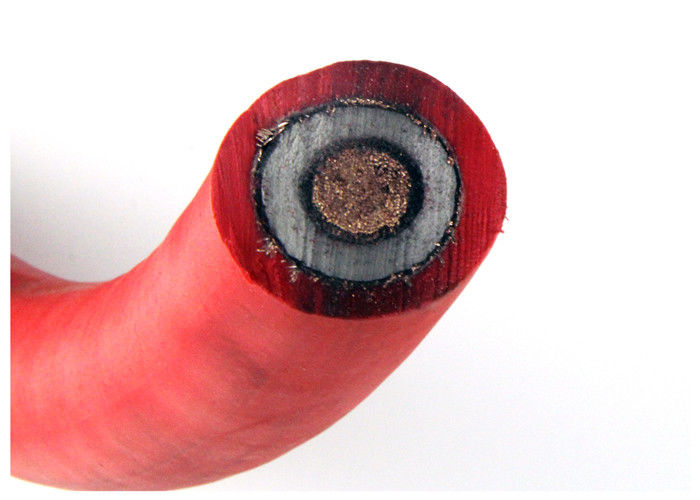

탄광업 기계를 위한 CPE에 의하여 넣어지는 가동 가능한 고무 케이블 종류 5 지휘자 유형
0.66/1.14KV 가동 가능한 금속 가려진 채광 케이블 (석탄 절단기를 위해)
1. 사용법
coalmining에서 이용되는 이 고무에 의하여 넣어지는 가동 가능한 케이블. 탄광업 기계와 유사한 장비의 전력 공급 연결.
2. 작동 온도
핵심의 허용한 작동 온도는 65° C입니다
그것의 가장 작은 구부리는 반경은 6 시간 케이블 직경의 크기입니다. 노란 칼집 케이블은 오래를 위해 햇빛 속에 드러내면 안됩니다.
3. 모형 & 신청
MY-0.38/0.66
고무 넣어진 이동할 수 있는 가동 가능한
광업 케이블
정격 전압 0.38/0.66KV의 전력 공급 연결
탄광업 기계의
MYP-0.66/1.14
금속 보호하는의 넣어지는 고무
이동할 수 있는 가동 가능한 광업 케이블
정격 전압 0.66/1.14KV의 전력 공급 연결
탄광업 기계의
MC-0.38/0.66
고무 넣어진 가동 가능한 케이블
탄광업 기계를 위해
정격 전압 0.38/0.66KV의 전력 공급 연결
탄광업 기계와 유사한 장비의
MCP-0.66/1.14
보호된 고무 넣어진 가동 가능한
탄광업 기계를 위한 케이블
정격 전압 0.66/1.14KV의 전력 공급 연결
탄광업 기계와 유사한 장비의
MCPTJ-0.66/1.44
탄광업을 위한 금속 보호된 감시에 의하여 고무 넣어지는 가동 가능한 케이블
정격 전압 0.66/1.14KV의 전력 공급 연결
탄광업 기계와 유사한 장비의
MZ-0.3/0.5
고무 넣어진 가동 가능한 케이블
석탄 전기 드릴을 위해
정격 전압 0.3/0.5KV의 전력 공급 연결
석탄 전기 드릴의
명세
| 유형 | 정격 전압 (KV) | 핵심의 수 | 명목상 십자가 | ||
| 주요한 선 | 지구 선 | 제어 회선 | |||
나 | 0.38/0.66 | 3 | 1 | - | 4-185 |
| MYP | 0.66/1.14 | 3 | 1 | - | 10-185 |
| MYP | 1.9/3.3 | 3 | 1 | - | 16-185 |
| MYP | 3.6/6 | 3 | 1 | - | 16-185 |
| MYP | 6/10 | 3 | 1 | - | 16-185 |
| MYP | 8.7/10 | 3 | 1 | - | 16-185 |
MC | 0.38/0.66 | 3 | 1 | 3-7 | 16-185 |
| MCP | 0.66/1.14 | 3 | 1 | 3 | 35-185 |
| MCP | 1.9/3.3 | 3 | 1 | 3 | 35-185 |
MCPT | 0.66/1.14 | 3 | 1 | 3 | 16-185 |
MCPT | 1.9/3.3 | 3 | 1 | 3 | 16-185 |
MYPT | 1.9/3.3 | 3 | 3 | - | 35-185 |
MYPT | 3.6/6 | 3 | 3 | - | 16-185 |
MYPT | 6/10 | 3 | 3 | - | 16-185 |
MYPT | 8.7/10 | 3 | 3 | 3 | 25-185 |
MZ | 0.3/0.5 | 3 | 1 | 1 | 2.5-4 |
| MYQ | 0.3/0.5 | 2-12 | - | - | 1.0-6 |
실행된 기준
1 비 퍼짐 연소 케이블을 위해, 방안 GB12972
2 방연제 케이블을 위해, 방안 MT818
3 특별한 광업 케이블을 위해 (더 큰 횡단면 적이고 및 더 높은 전압에), 실행하십시오
기업 기준.
| CorexSize | 명목상 간격 | 전반적인 직경 (mm) MCPTJ-1.9/3.3 | ||||
| 단계 | 지상에 놓기 | 통제 | 절연제 | 칼집 | 분 | 최대 |
| 3x25 | 1x25 | 1x16 | 3 | 5.1 | 47.4 | 49.9 |
| 3x35 | 1x35 | 1x16 | 3 | 5.5 | 51.6 | 54.6 |
| 3x50 | 1x35 | 1x25 | 3 | 5.9 | 56.8 | 59.8 |
| 3x70 | 1x50 | 1x35 | 3 | 6.4 | 62.8 | 65.8 |
| 3x95 | 1x50 | 1x50 | 3 | 6.9 | 68.9 | 72.7 |
| 3x120 | 1x70 | 1x70 | 3 | 7.3 | 73.4 | 77.2 |
| 3x150 | 1x70 | 1x70 | 3 | 7.8 | 79 | 83.6 |
| 3x185 | 1x70 | 1x70 | 3 | 8 | 84.1 | 88.8 |
| 핵심 유형 | 명목 치수 | 20℃ (MΩ.km)에 최소한도 절연 저항 | |
| 0.66/1.14KV 보다는 아니 더 많은 것 | 1.9/3.3KV | ||
| 단계 Conducor 또는 Asistant 지휘자 | 16 | 350 | 1150년 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| 지휘자를 통제하십시오 | 4.6.10 | 100 | 100 |
