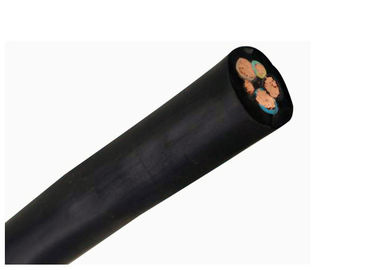

지하 0.38/0.66 KV는 굴착기 전원 연결을 위한 넣어진 케이블을 구리로 쌉니다
건축:
지휘자: 가동 가능한 종류 5 구리 지휘자
Insualtion: 고무 칼집
칼집: 고무 칼집
중국 공급자 0.38/0.66 채광 케이블을 위한 고무 칼집 광업 힘 가동 가능한 coppe 지하 케이블
짧은 소개
0.3/0.5kV인 케이블의 1개의 평가된 전압은으로 6개의 급료, 0.38/.066kV, 1.9/3.3kV, 3.6/6kV, 6/10kV 분할됩니다.
2 거기 케이블 지휘자의 장기 작동 온도를 주어집니다. U (M) CPT-0.66/1.14, U (M) CPJB-0.66/1.14, U (M) CPJR-0.66/1.14 및 1.9/3.3kV, 3.6/6kV, 6/10kV의 케이블을 위해, 온도는 90℃입니다; 다른 사람을 위해, 65℃입니다.
3개의 최소한 구부리는 반경: U (M)의 케이블을 위해 CPJB-0.66/1.14, U (M) CPJR-0.66/1.14, 그것은 케이블 직경의 15배 입니다; 다른 사람을 위해, 그것은 케이블 직경의 6배 입니다.
4개는 접지선 지구에 문벌이 좋아야 합니다.
5The 케이블은에서 햇빛에 오랫동안 드러내기 막혀야 합니다.
실행된 기준
1 비 퍼짐 연소 케이블을 위해, 방안 GB12972
2 방연제 케이블을 위해, 방안 MT818
3 특별한 광업 케이블을 위해 (더 큰 횡단면 적이고 및 더 높은 전압에), 기업 기준을 실행하십시오.
유형과 이름:
| 유형 | 묘사 | 신청 |
| MC-0.38/0.66 | 굴착기를 위한 고무 가동 가능한 케이블 | 굴착기에서 이용되는 전원 연결로 |
| 또는 정격 전압 0.38/0.66kV를 가진 유사한 장비 | ||
| MCP-0.38/0.66 | 굴착기를 위한 보호하곤, 고무 넣어진 가동 가능한 케이블 | 굴착기에서 이용되는 전원 연결로 |
| 또는 정격 전압 0.38/0.66kV를 가진 유사한 장비 | ||
| MCP-0.66/1.14 | 굴착기를 위한 보호한, 고무 가동 가능한 케이블 | 굴착기에서 이용되는 전원 연결로 |
| 또는 정격 전압 0.38/0.66kV를 가진 유사한 장비 | ||
| MCPJB-0.66/1.14 | , 감시 그리고 땋는 강화된 유형 보호하는, | 굴착기에서 이용되는 전원 연결로 |
| 굴착기를 위한 고무 가동 가능한 케이블 | 또는 정격 전압 0.66/1.14kV를 가진 유사한 장비, | |
| 그것은 직접 끌릴 수 있습니다 | ||
| MCPJR-0.66/1.14 | , 감시 그리고 땋는 강화된 유형 보호하, | 굴착기에서 이용되는 전원 연결로 |
| 굴착기를 위한 고무 가동 가능한 케이블 | 또는 정격 전압 0.66/1.14kV를 가진 유사한 장비, | |
| 그것은 방어적인 사슬 패널에서 사용되어야 합니다 | ||
| MCPT-0.66/1.14 | 굴착기를 위한 금속 보호된 고무 가동 가능한 케이블 | 굴착기에서 이용되는 전원 연결로 |
| 또는 정격 전압 0.66/1.14kV를 가진 유사한 장비 | ||
| MCP-1.9/3.3 | 굴착기를 위한 보호된 고무 가동 가능한 케이블 | 굴착기에서 이용되는 전원 연결로 |
| 또는 정격 전압 1.9/3.3kV를 가진 유사한 장비 | ||
| MCPT-1.9/3.3 | 굴착기를 위한 금속 보호된 고무 가동 가능한 케이블 | 굴착기에서 이용되는 전원 연결로 |
| 또는 정격 전압 1.9/3.3kV를 가진 유사한 장비 | ||
| MCPTJ-1.9/3.3 | 금속 보호하는, 유형, 고무 가동 가능한 케이블을 위한 감시 | 굴착기에서 이용되는 전원 연결로 |
| 굴착기 | 또는 정격 전압 1.9/3.3kV를 가진 유사한 장비 | |
| MY-0.38/0.66 | 채광을 위한 움직일 수 있는 고무 가동 가능한 케이블 | 광업에서 이용되는 전원 연결로 |
| 정격 전압 1.9/3.3kV를 가진 기계 | ||
| MYP-0.38/0.66 | 채광을 위한 움직일 수 있는 방패 고무 가동 가능한 케이블 | 광업에서 이용되는 전원 연결로 |
| 정격 전압 0.38/0.66kV를 가진 기계 | ||
| MYP-0.66/1.14 | 채광을 위한 움직일 수 있는 방패 고무 가동 가능한 케이블 | 광업에서 이용되는 전원 연결로 |
| 정격 전압 0.66/1.14kV를 가진 기계 | ||
| MYPJ-3.6/6 | 채광을 위한 움직일 수 있는 방패 고무 가동 가능한 케이블 감시 | 채광 t에서 이용되는 전원 연결로 |
| 정격 voltage3.6/6kV를 가진 ransformer 그리고 유사한 장비 | ||
| MYPTJ-3.6/6 | 금속 보호된 감시 유형 가동 | 광업에서 이용되는 전원 연결로 |
| 고무 가동 가능한 케이블 | 정격 voltage3.6/6kV를 가진 변압기 그리고 유사한 장비 | |
| MYP-3.6/6 | 채광을 위한 움직일 수 있는 방패 고무 가동 가능한 케이블 | 정격 전압 3.6/6kV를 가진 채광 장비 |
| 사소 환경 온도는 입니다 20℃ | ||
| MYPT-3.6/6 | 채광을 위한 움직일 수 있는 금속 방패 고무 가동 가능한 케이블 | 정격 전압 3.6/6kV를 가진 채광 장비 |
| 사소 환경 온도는 입니다 20℃ | ||
| MYPD-3.6/6 | 채광을 위한 움직일 수 있는 방패 고무 가동 가능한 케이블 | 정격 전압 3.6/6kV를 가진 채광 장비 |
| 사소 환경 온도는 입니다 40℃ | ||
| MYPTD-3.6/6 | 채광을 위한 움직일 수 있는 금속 방패 고무 가동 가능한 케이블 | 정격 전압 3.6/6kV를 가진 채광 장비 |
| 사소 환경 온도는 입니다 40℃ | ||
| MZ-0.3/0.5 | 채광을 위한 조파기 케이블 | 정격과의 조파기의 전원 연결로 |
| 전압 0.3/0.5kV | ||
| MZP-0.3/0.5 | 채광을 위한 조파기에 의하여 보호되는 케이블 | 정격과의 조파기의 전원 연결로 |
| 전압 0.3/0.5kV | ||
| MYQ-0.3/0.5 | 채광을 위한 움직일 수 있는 빛 유형 고무 가동 가능한 케이블 | , 전원 연결로 광산에서 점화 |
| 내부고정기 및 제어 신호의 | ||
| 수송 기계 및 장비에서 사용하는 |
특성
1. 정격 힘 빈도 전압 U0/U: 450/750V, 300/500V 및 200/200V.
2. 지휘자의 최대에 의하여 허용된 작용 온도는 60°C.입니다.
3. 허용한 가장 낮은 작동 온도는 -35°C.입니다.
4. 케이블은 광유 및 연료유에 의해 오염된 장소에 이용될 수 있습니다.
| CorexSize | 명목상 간격 | 전반적인 직경 (mm) MY0.38/0.66 |
||||
| 단계 | 지상에 놓기 | 통제 | 절연제 | 칼집 | 분 | 최대 |
| 3x16 | 1x16 | 3x4 | 1.5 | 5 | 35.8 | 38.6 |
| 3x25 | 1x16 | 3x4 | 2 | 5 | 39.7 | 42.9 |
| 3x35 | 1x16 | 3x4 | 2 | 5 | 43.1 | 46.3 |
| 3x50 | 1x25 | 3x4 | 2.2 | 5.3 | 48.5 | 51.8 |
| 3x70 | 1x35 | 3x6 | 2.2 | 5.8 | 55.1 | 58.8 |
| 3x95 | 1x50 | 3x6 | 2.4 | 6.4 | 62.4 | 66.1 |
| 3x120 | 1x50 | 3x10 | 2.6 | 6.9 | 68 | 72.5 |
| 3x150 | 1x70 | 3x10 | 2.6 | 7.3 | 74.5 | 79.5 |
| 3x185 | 1x70 | 3x10 | 2.8 | 7.5 | 80.7 | 86.1 |
| 핵심 유형 | 명목 치수 | 20℃ (MΩ.km)에 최소한도 절연 저항 | |
| 0.66/1.14KV 보다는 아니 더 많은 것 | 1.9/3.3KV | ||
| 단계 Conducor 또는 Asistant 지휘자 |
16 | 350 | 1150년 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| 지휘자를 통제하십시오 | 4.6.10 | 100 | 100 |
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
