| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | KEMA/CE/TUV/ISO/RoSH |

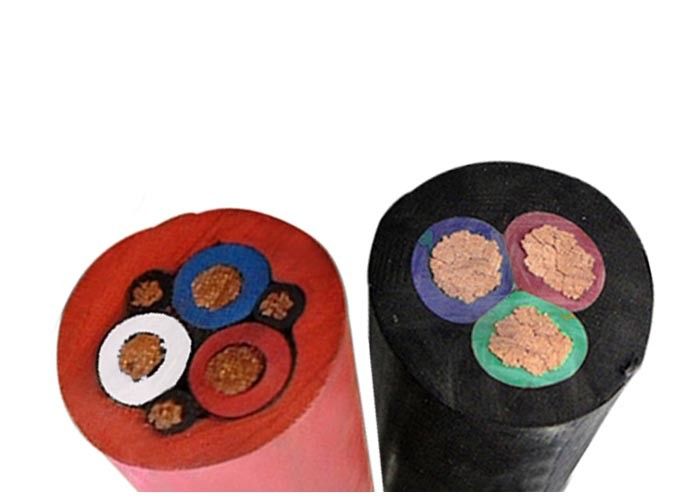

유연한 도체 고무 외장 케이블 클래스 5 60245IEC66 65도
건설:
지휘자: 가동 가능한 종류 5 구리 지휘자
절연: 고무 외장
칼집: 고무 칼집
애플리케이션 :
이 유연한 전원 케이블은 기름, 산성 또는 알칼리성 환경과 같은 불리한 조건에서 고정 또는 이동 케이블로 설치할 수 있습니다.
절연 색상:
단일 코어: 검정색,
2코어: 브라운 & 블랙,
3코어: 갈색, 파란색, 녹색/노란색
4코어: 갈색, 파란색, 검정색 및 녹색/노란색
5코어: 갈색, 파란색, 검정색, 회색 및 녹색/노란색
외장 색상:
검은색
고무 외장 유연한 케이블 와이어:
작동 온도
H07RN-F 모델 정격 전압 U0/U IS 450/750V
H05RN-F 모델 정격 전압 U0/U IS 300/500V
H05RR-F 모델 정격 전압 U0/U IS 300/500V
오랜 시간 동안 와이어 코어의 작동 온도는 60보다 높을 수 없습니다.
고무 구리선 근무 조건
1. 정격전압 : 300/500(h05rn-f형),450/750V(h07rn-f형)
2. 도체의 장기간 작동 온도는 65°C를 초과해서는 안 됩니다.
3. W 유형 케이블은 내후성 특성과 특정 그리스 방지 특성을 가지며 옥외 사용 및 기름기가 많은 먼지가 있는 경우에 적합합니다.
4. ZR형 케이블은 난연성을 갖고 있습니다.
형질
1. 정격 상용 주파수 전압 U0/U: 450/750V, 300/500V 및 200/200V.
2. 도체의 최대 허용 작동 온도는 60°C입니다.
3. 허용되는 최저 작동 온도는 -35°C입니다.
4. 케이블은 광유, 연료유로 오염된 장소에서 사용할 수 있습니다.
| 단면 면적 mm2 |
코어의 수 직경 | 전체 직경 | 최대 DC 저항 20℃의 MΩ/km |
대략적인 무게 (kg/km) |
|||
| 분 | 최대 | 구리 | 주석도금 구리 | YZ | YZW | ||
| 2x0.75 | 24/0.2 | 5.7 | 7.4 | 26 | 26.7 | 81.7 | 89.6 |
| 2x1 | 32/0.2 | 6.1 | 8 | 19.7 | 20 | 123 | 138 |
| 2x1.5 | 16/0.25 | 7.6 | 9.8 | 13.3 | 13.7 | 185 | 196 |
| 2x2.5 | 28/0.25 | 9 | 11.6 | 7.98 | 8.21 | 234 | 252 |
| 2x4 | 56/0.3 | 10.6 | 13.7 | 4.95 | 5.09 | 255 | 276 |
| 2x6 | 84/0.3 | 11.8 | 15.1 | 3.3 | 3.39 | 356 | 371 |
| 3x0.75 | 24/0.2 | 6.2 | 8.1 | 26 | 26.7 | 97.4 | 105 |
| 3x1 | 32/0.2 | 6.5 | 8.5 | 19.7 | 20 | 112 | 126 |
| 3x1.5 | 16/0.25 | 8 | 10.4 | 13.3 | 13.7 | 156 | 174 |
| 3x2.5 | 28/0.25 | 9.6 | 12.4 | 7.98 | 8.21 | 204 | 2019 |
| 3x4 | 56/0.3 | 11.3 | 14.5 | 4.95 | 5.09 | 285 | 302 |
| 3x6 | 84/0.3 | 12.6 | 16.1 | 3.3 | 3.39 | 398 | 423 |
| 4x0.75 | 24/0.2 | 6.8 | 8.8 | 26 | 26.7 | 117 | 125 |
| 4x1 | 32/0.2 | 7.1 | 9.3 | 19.7 | 20 | 134 | 148 |
| 4x1.5 | 16/0.25 | 9 | 11.6 | 13.3 | 13.7 | 186 | 206 |
| 4x2.5 | 28/0.25 | 10.7 | 13.8 | 7.98 | 8.21 | 255 | 270 |
| 4x4 | 56/0.3 | 12.7 | 13.8 | 4.95 | 5.09 | 356 | 374 |
| 4x6 | 84/0.3 | 14 | 17.9 | 3.3 | 3.39 | 465 | 482 |
