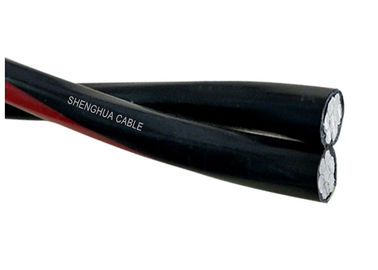

Custom Aerial Bundled Cable , PE Insulated Cable Aluminium Alloy Conductors

주문 공중선에 의하여 묶인 케이블, PE는 케이블 알루미늄 합금 지휘자를 격리했습니다

  • 하이 라이트

    공중 절연 케이블

    ,

    ABC 고압선

  • 단계 지휘자
    알류미늄
  • 단열재
    XLPE 또는 PVC 또는 PE
  • 중핵 아니오
    2
  • 정격된 전압
    0.6/1 KV 또는 10KV
  • 응용 프로그램
    머리 위 송전선
  • 중립 지휘자
    알루미늄 합금
  • 모델
    격리되는 ABC-0.6/1KV-AL/PE
  • 원래 장소
    중국
  • 브랜드 이름
    HOLD-ONE
  • 인증
    ASTM B-231,B232,B399, ICEA S-76-474
  • 최소 주문 수량
    0.5KM
  • 가격
    0.19-10.99USD/m
  • 포장 세부 사항
    나무로 되는 드럼 스틸 드럼
  • 배달 시간
    15Days 또는 더 많은 것
  • 지불 조건
    L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram
  • 공급 능력
    달 당 1000KM

주문 공중선에 의하여 묶인 케이블, PE는 케이블 알루미늄 합금 지휘자를 격리했습니다

주문 공중선에 의하여 묶인 케이블, PE는 케이블 알루미늄 합금 지휘자를 격리했습니다





묘사



머리 위 배급 선을 위해 디자인된 공중선에 의하여 묶인 케이블에는 격리된 알루미늄 단계 지휘자가 그것에 나선형으로 상처를 입는 AAAC로 만든 격리한 중립 메신저가 있습니다. 케이블은 0.6/1 (1.2) kV에 정격 이고 IEC60502에 따릅니다.



건축



  1. 지휘자:



a) 단계 - 단계 지휘자는 좌초된 H68 상태 알루미늄 지휘자 및 압축한 안내장의 일 것입니다.



b) 중립국 또는 메신저 - 중립국 또는 메신저 지휘자는 좌초된 알루미늄 합금 지휘자와 압축한 안내장의 일 것입니다.



  1. 절연제:



단계, 중립 지휘자는 폴리에틸렌 (PE)로 절연제로 내밀릴 것입니다.





기술적인 내역의 계획



단계 지휘자
명목상 단면적 ² mm 16 16 25 35 50 70 95 120 150 185
핵심의 수   1 3 3 3 3 3 3 3 3 3
철사의 최소 숫자   6 6 6 6 6 12 15 15 30 30
명목상 절연제 간격 mm 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
격리된 핵심의 직경 mm 6.8 6.8 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
최대. 20℃에 DC 저항 ohm/km 1.91 1.91 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.164
주위 고요한 바람에 현재 등급 A 61 61 84 104 129 167 209 246 283 332
temperature=30℃
지휘자 temperature=75℃
메신저 지휘자
명목상 단면적 ² mm 25 25 25 25 35 50 70 70 95 120
철사의 최소 숫자   6 6 6 6 6 6 12 12 15 15
명목상 절연제 간격 mm 1.2 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
격리된 핵심의 직경 mm 8.5 8.5 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
최대. 20℃에 DC 저항 ohm/km 1.312 1.312 1.312 1.312 0.943 0.693 0.469 0.469 0.349 0.273
산출하는 짐을 끊기 kN 6.4 6.4 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
완성된 케이블
대강 전반적인 직경 mm 15.3 19.0 23.2 25.6 30.0 34.9 40.6 44.1 49.2 54.9
케이블의 대강 무게 kg/km 160 290 400 500 680 920 1270년 1510년 1870년 2340
패킹 길이 m/drum 1000년 1000년 1000년 1000년 1000년 1000년 500 500 500 500















주문 공중선에 의하여 묶인 케이블, PE는 케이블 알루미늄 합금 지휘자를 격리했습니다 0





1. ASTM, BS, NFC, IEC의 DIN 기준
2. 강철 보다는 더 나은 강한 장력 강도 (AAAC);
3. 정격 전압: 0.6/1KV 또는 10 kV

4. 머리 위 송전선을 위해 사용하는;














주문 공중선에 의하여 묶인 케이블, PE는 케이블 알루미늄 합금 지휘자를 격리했습니다 1















GB12527-91, IEC502, BS7870-5

BS DIN 및 ICEA와 같은 다른 기술 기준 요청시.
