| 원래 장소 | 중국 |
| 브랜드 이름 | HOLD-ONE |
| 인증 | IEC 60502 |

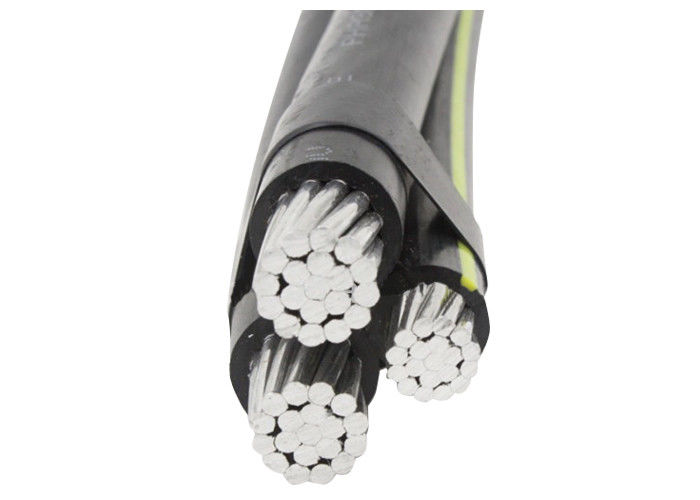

맞춤형 AL / PE 단열된 공기 덩어리 케이블 3 코어 IEC 60502 인증
설명
상공 유통 선에 설계된 에어리얼 펀들드 케이블은 AAAC로 된 고립 중립 메신저를 가지고 있으며 고립 알루미늄 단계 전도기가 나선 모양으로 뭉쳐 있습니다.케이블은 0으로 표시됩니다..6/1(1.2) kV이며 IEC60502에 적합합니다.
건축물
a) 단계 - 단계 전도기는 H68 상태의 알루미늄 전도기와 밀집 된 원형 줄무늬로 이루어져야 합니다.
(b) 중립 또는 메신저 - 중립 또는 메신저 전도기는 알루미늄 합금 전도기와 압축 된 원형 스트랜드로 이루어져야 합니다.
단계, 중성 전도자는 소용으로 폴리에틸렌 (PE) 을 내밀어야 한다.
기술 사양 목록
| 단계 전도기 | |||||||||||
| 명목 가로 면적 | mm2 | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| 코어 수 | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 가닥의 최소 수 | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| 소명 단열 두께 | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| 단열 코어 직경 | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| 최대 DC 저항 20°C | 오름/km | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| 평온한 바람, 주변 상태에서 등급 전류 | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| 온도=30°C | |||||||||||
| 전도기 온도=75°C | |||||||||||
| 메신저 지휘자 | |||||||||||
| 명목 가로 면적 | mm2 | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| 가닥의 최소 수 | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| 소명 단열 두께 | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| 단열 코어 직경 | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| 최대 DC 저항 20°C | 오름/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| 계산된 분쇄 부하 | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| 완성된 케이블 | |||||||||||
| 전체 지름 대략 | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| 케이블의 대략적인 무게 | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| 포장 길이 | m/드럼 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
우리는 구매 주문에 따라 가장 엄격한 배달 일정을 충족 할 수 있습니다.케이블 납품의 지연이 전체 프로젝트 지연과 비용 초과에 기여할 수 있기 때문에 기한을 준수하는 것이 항상 최우선 과제입니다..
케이블은 목재 롤, 유선 상자 및 코일로 공급됩니다. 케이블 끝은 습기에 대한 케이블 끝을 보호하기 위해 BOPP 자착 테이프와 비 히그로스코피식 밀폐 모자로 밀폐됩니다.요구되는 표시는 고객의 요구에 따라 기상 방지 물질로 드럼의 외부에 인쇄되어야 합니다..
