| 원래 장소 | 중국 |
| 브랜드 이름 | HOLD-ONE |
| 인증 | IEC 60502 |

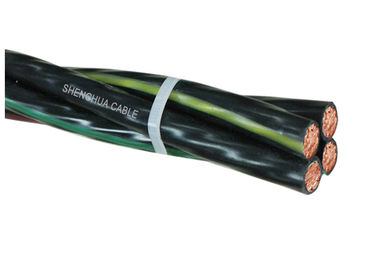

공중선 묶인 Xlpe 절연 케이블, 1개의 메신저 지휘자를 가진 공중 고압선
설명
3상 도체 + 메신저 도체 1개
가공 배전선용으로 설계된 공중 번들 케이블에는 AAAC로 만든 절연 중성 메신저가 있으며, 절연 알루미늄 위상 도체가 나선형으로 감겨 있습니다. 케이블 정격은 0.6/1(1.2)kV이며 IEC60502를 준수합니다.
건설
a) 위상 - 위상 도체는 H68 조건의 알루미늄 도체와 압축 원형 연선으로 구성되어야 합니다.
b) 중성 또는 메신저 - 중성 또는 메신저 도체는 알루미늄 합금 도체와 압축 원형 연선으로 구성되어야 합니다.
2. 절연:
상, 중성선은 폴리에틸렌(PE)을 절연물로 압출하여 제작해야 합니다.
기술 세부 일정
| 위상 도체 | |||||||||||
| 공칭 단면적 | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| 코어 수 | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 최소 전선 수 | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| 공칭 단열재 두께 | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| 절연 코어의 직경 | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| 최대. 20℃에서 DC 저항 | 옴/km | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| 여전히 바람이 불고 주변 환경에서 전류 정격 | 에이 | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| 온도=30℃ | |||||||||||
| 도체온도=75℃ | |||||||||||
| 메신저 지휘자 | |||||||||||
| 공칭 단면적 | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| 최소 전선 수 | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| 공칭 단열재 두께 | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| 절연 코어의 직경 | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| 최대. 20℃에서 DC 저항 | 옴/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| 계산된 파단하중 | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| 완성된 케이블 | |||||||||||
| 대략. 전체 직경 | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| 대략. 케이블의 무게 | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870년 | 2340 |
| 포장 길이 | m/드럼 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
우리는 구매 주문에 따라 가장 엄격한 배송 일정을 충족할 수 있습니다. 케이블 배송이 지연되면 전체 프로젝트가 지연되고 비용이 초과될 수 있으므로 마감일을 맞추는 것이 항상 최우선 과제입니다.
케이블은 목재 릴, 골판지 상자 및 코일로 제공됩니다. 케이블 끝은 BOPP 자체 접착 테이프와 비흡습성 밀봉 캡으로 밀봉되어 케이블 끝을 습기로부터 보호합니다. 요구되는 마킹은 고객의 요구사항에 따라 드럼 외부에 내후성 소재로 인쇄되어야 합니다.
