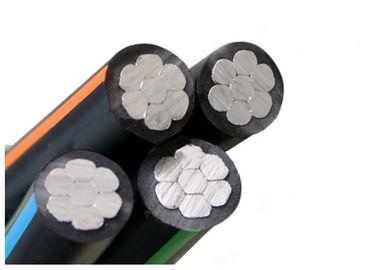

Outdoor Customized Aerial Bundled Cables Environmental Protection

묶인 옥외 주문을 받아서 만들어진 공중선은 환경 보호에 케이블을 답니다

  • 하이 라이트

    공중 전기 케이블

    ,

    공중 절연 케이블

  • 단계 지휘자
    알류미늄
  • 중립 지휘자
    알루미늄 합금
  • 정격된 전압
    0.6/1kV
  • 단열재
    폴리 비닐 클로라이드
  • 응용 프로그램
    머리 위 동력선
  • 칼집
    없음
  • 원래 장소
    중국
  • 브랜드 이름
    HOLD-ONE
  • 인증
    IEC 60502
  • 최소 주문 수량
    0.5KM
  • 가격
    0.10-25.99USD/m
  • 포장 세부 사항
    나무로 되는 드럼 또는 스틸 드럼
  • 배달 시간
    10 일 또는 더 많은 것
  • 지불 조건
    L/C, D/P, D/A, T/T, 서부 동맹, MoneyGram
  • 공급 능력
    달 당 1000KM

묶인 옥외 주문을 받아서 만들어진 공중선은 환경 보호에 케이블을 답니다

묶인 옥외 주문을 받아서 만들어진 공중선은 환경 보호에 케이블을 답니다





묘사



머리 위 배급 선을 위해 디자인된 공중선에 의하여 묶인 케이블에는 격리된 알루미늄 단계 지휘자가 그것에 나선형으로 상처를 입는 AAAC로 만든 격리한 중립 메신저가 있습니다. 케이블은 0.6/1 (1.2) kV에 정격 이고 IEC60502에 따릅니다.



건축



  1. 지휘자:



a) 단계 - 단계 지휘자는 좌초된 H68 상태 알루미늄 지휘자 및 압축한 안내장의 일 것입니다.



b) 중립국 또는 메신저 - 중립국 또는 메신저 지휘자는 좌초된 알루미늄 합금 지휘자와 압축한 안내장의 일 것입니다.



  1. 절연제:



단계, 중립 지휘자는 폴리에틸렌 (PE)로 절연제로 내밀릴 것입니다.



기술적인 내역의 계획



단계 지휘자
명목상 단면적 ² mm 16 16 25 35 50 70 95 120 150 185
핵심의 수   1 3 3 3 3 3 3 3 3 3
철사의 최소 숫자   6 6 6 6 6 12 15 15 30 30
명목상 절연제 간격 mm 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
격리된 핵심의 직경 mm 6.8 6.8 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
최대. 20℃에 DC 저항 ohm/km 1.91 1.91 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.164
주위 고요한 바람에 현재 등급 A 61 61 84 104 129 167 209 246 283 332
temperature=30℃
지휘자 temperature=75℃
메신저 지휘자
명목상 단면적 ² mm 25 25 25 25 35 50 70 70 95 120
철사의 최소 숫자   6 6 6 6 6 6 12 12 15 15
명목상 절연제 간격 mm 1.2 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
격리된 핵심의 직경 mm 8.5 8.5 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
최대. 20℃에 DC 저항 ohm/km 1.312 1.312 1.312 1.312 0.943 0.693 0.469 0.469 0.349 0.273
산출하는 짐을 끊기 kN 6.4 6.4 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
완성된 케이블
대강 전반적인 직경 mm 15.3 19.0 23.2 25.6 30.0 34.9 40.6 44.1 49.2 54.9
케이블의 대강 무게 kg/km 160 290 400 500 680 920 1270년 1510년 1870년 2340
패킹 길이 m/drum 1000년 1000년 1000년 1000년 1000년 1000년 500 500 500 500



묶인 옥외 주문을 받아서 만들어진 공중선은 환경 보호에 케이블을 답니다 0







이점

이점



묶인 알루미늄 지휘자 PVC에 의하여 격리된 공중선은 2개의 핵심 ABC-AL/PVC에 케이블을 답니다









증명서



묶인 알루미늄 지휘자 PVC에 의하여 격리된 공중선은 2개의 핵심 ABC-AL/PVC에 케이블을 답니다





                                                             공장 그림


묶인 알루미늄 지휘자 PVC에 의하여 격리된 공중선은 2개의 핵심 ABC-AL/PVC에 케이블을 답니다







검사 과정



묶인 알루미늄 지휘자 PVC에 의하여 격리된 공중선은 2개의 핵심 ABC-AL/PVC에 케이블을 답니다



패킹과 선박



우리는 구매발주 당에 따라 가장 엄격한 인도 일정을 만나기 가능합니다. 마감 시간을 만나기 케이블의 납품에 있는 어떤 지연든지 전반적인 프로젝트 지연 및 경비 초과에 공헌하기 수 있기 때문에 항상 최우선권입니다.

케이블은 나무로 되는 권선, 물결 모양 상자 및 코일에서 공급됩니다. 케이블 끝은 BOPP 자동 접착 테이프와 비 검습기 바다표범 어업 모자로 습기에서 케이블 끝을 보호하기 위하여 밀봉됩니다. 필수 표하기는 고객 요구에 따라 드럼의 외부에 비바람에 견디는 물자로 인쇄될 것입니다.
