| 원래 장소 | 중국 |
| 브랜드 이름 | HOLD-ONE |
| 인증 | IEC 60502 |

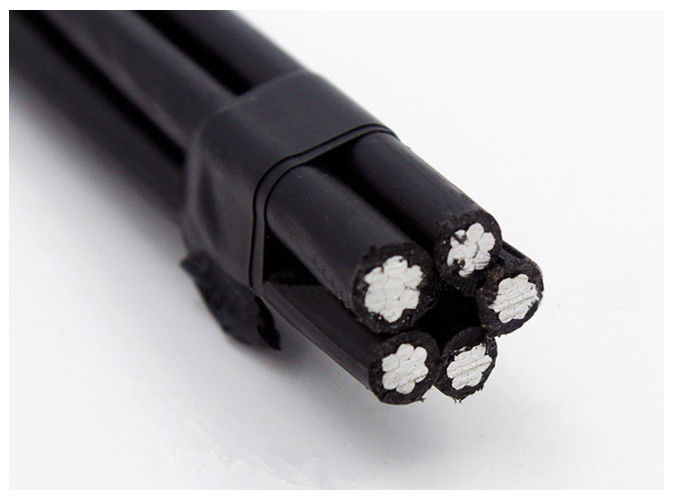

PE 단열 5 코어 에어럴 드롭 케이블 STANDARD NF C 33-209 NFA 2X
건축물
a) 단계 - 단계 전도기는 H68 상태의 알루미늄 전도기와 밀집 된 원형 줄무늬로 이루어져야 합니다.
b)Neutral or messenger - The Neutral or messenger conductor shall be of aluminium alloy conductor and compacted circular stranded c)Street Lighting- The street lighting conductors shall be of H68 condition aluminium conductor and compacted circular stranded...
단계, 중성 전도자는 소용으로 폴리에틸렌 (PE) 을 내밀어야 한다.
기술 사양 목록
| 단계 전도기 | |||||||||
| 명목 가로 면적 | mm2 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| 코어 수 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 가닥의 최소 수 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| 소명 단열 두께 | mm | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| 단열 코어 직경 | mm | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| 최대 DC 저항 20°C | 오름/km | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| 평온한 바람, 주변 상태에서 등급 전류 | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| 온도=30°C | |||||||||
| 전도기 온도=75°C | |||||||||
| 메신저 지휘자 | |||||||||
| 명목 가로 면적 | mm2 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| 가닥의 최소 수 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| 소명 단열 두께 | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| 단열 코어 직경 | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| 최대 DC 저항 20°C | 오름/km | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| 계산된 분쇄 부하 | kN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| 길거리 조명 선도기 | |||||||||
| 명목 가로 면적 | mm2 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| 가닥의 최소 수 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| 소명 단열 두께 | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| 단열 코어 직경 | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| 최대 DC 저항 20°C | 오름/km | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| 완성된 케이블 | |||||||||
| 전체 지름 대략 | mm | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| 케이블의 대략적인 무게 | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| 포장 길이 | m/드럼 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
표준 NF C 33-209
NFA 2X
| 단계 | 중립자/선교자 | ||||||||
| 유통선 | 술집 조명 | ||||||||
| 케이블 종류 | 수 | 수 | 평균 | 저항력 | 내장성 | 수 | 평균 | 등급 | 저항력 |
| 원자 | 유선 | 지름 | 20°C | 30°C | 원자 | 지름 | 강도 | 20°C | |
| mm2 | mm2 | PCS | mm | 오름/km | A | mm2 | mm | kN | 오름/km |
| 2x16 | 2x16 | 7 | 4.6 | 1.91 | 93 | - | - | - | - |
| 2x35 | 2x35 | 7 | 5.9 | 1.20 | 122 | - | - | - | - |
| 2x35 | 2x35 | 7 | 6.9 | 0.868 | 129 | - | - | - | - |
| 2x50 | 2x50 | 7 | 8.1 | 0.641 | 158 | - | - | - | - |
| 4x16 | 4x16 | 7 | 4.6 | 1.91 | 83 | - | - | - | - |
| 4x25 | 4x25 | 7 | 5.9 | 1.20 | 111 | - | - | - | - |
| 4x35 | 4x35 | 7 | 6.9 | 0.868 | 131 | - | - | - | - |
| 3x25+546 | 3x25 | 7 | 5.9 | 1.20 | 112 | - | 9.6 | 16.0 | 0.63 |
| 3x25+1x16+546 | 3x25 | 7 | 5.9 | 1.20 | 112 | 1x16 | 9.6 | 16.0 | 0.63 |
| 3x25+2x16+546 | 3x25 | 7 | 5.9 | 1.20 | 112 | 2x16 | 9.6 | 16.0 | 0.63 |
| 3x35+546 | 3x35 | 7 | 6.9 | 0.868 | 138 | - | 9.6 | 16.0 | 0.63 |
| 3x35+1x16+546 | 3x35 | 7 | 6.9 | 0.868 | 138 | 1x16 | 9.6 | 16.0 | 0.63 |
| 3x35+2x16+546 | 3x35 | 7 | 6.9 | 0.868 | 138 | 2x16 | 9.6 | 16.0 | 0.63 |
| 3x50+546 | 3x50 | 7 | 8.1 | 0.641 | 168 | - | 9.6 | 16.0 | 0.63 |
| 3x50+1x16+546 | 3x50 | 7 | 8.1 | 0.641 | 168 | 1x16 | 9.6 | 16.0 | 0.63 |
| 3x50+2x16+546 | 3x50 | 7 | 8.1 | 0.641 | 168 | 2x16 | 9.6 | 16.0 | 0.63 |
| 3x70+546 | 3x70 | 12 | 9.7 | 0.443 | 213 | - | 9.6 | 16.0 | 0.63 |
| 3x70+1x16+546 | 3x70 | 12 | 9.7 | 0.443 | 213 | 1x16 | 9.6 | 16.0 | 0.63 |
| 3x70+2x16+546 | 3x70 | 12 | 9.7 | 0.443 | 213 | 2x16 | 9.6 | 16.0 | 0.63 |
| 3x70+1x25+546 | 3x70 | 12 | 9.7 | 0.443 | 213 | 1x25 | 9.6 | 16.0 | 0.63 |
| 3x70+2x25+546 | 3x70 | 12 | 9.7 | 0.443 | 213 | 2x25 | 9.6 | 16.0 | 0.50 |
| 3x70+70 | 3x70 | 12 | 9.7 | 0.443 | 213 | - | 10.2 | 20.6 | 0.50 |
| 3x70+1x16+70 | 3x70 | 12 | 9.7 | 0.443 | 213 | 1x16 | 10.2 | 20.6 | 0.50 |
| 3x70+2x16+70 | 3x70 | 12 | 9.7 | 0.443 | 213 | 2x16 | 10.2 | 20.6 | 0.50 |
| 3x95+70 | 3x95 | 12 | 11.5 | 0.320 | 258 | - | 10.2 | 20.6 | 0.50 |
| 3x95+1x16+70 | 3x95 | 12 | 11.5 | 0.320 | 258 | 1x16 | 10.2 | 20.6 | 0.50 |
| 3x95+2x16+70 | 3x95 | 12 | 11.5 | 0.320 | 258 | 2x16 | 10.2 | 20.6 | 0.50 |
| 3x120+70 | 3x120 | 12 | 12.8 | 0.253 | 300 | - | 10.2 | 20.6 | 0.50 |
| 3x120+1x16+70 | 3x120 | 19 | 12.8 | 0.253 | 300 | 1x16 | 10.2 | 20.6 | 0.50 |
| 3x120+2x16+70 | 3x120 | 19 | 12.8 | 0.253 | 300 | 2x16 | 10.2 | 20.6 | 0.50 |
| 3x150+70 | 3x150 | 19 | 14.5 | 0.206 | 344 | - | 10.2 | 20.6 | 0.50 |
| 3x150+1x16+70 | 3x150 | 19 | 14.5 | 0.206 | 344 | 1x16 | 10.2 | 20.6 | 0.50 |
| 3x150+2x16+70 | 3x150 | 19 | 14.5 | 0.206 | 344 | 2x16 | 10.2 | 20.6 | 0.50 |
| 3x120+95 | 3x120 | 19 | 12.8 | 0.253 | 300 | - | 12.9 | 27.9 | 0.343 |
| 3x120+1x16+95 | 3x120 | 19 | 12.8 | 0.253 | 300 | 1x16 | 12.9 | 27.9 | 0.343 |
| 3x120+2x16+95 | 3x120 | 19 | 12.8 | 0.253 | 300 | 2x16 | 12.9 | 27.9 | 0.343 |
| 3x150+95 | 3x150 | 19 | 14.5 | 0.206 | 344 | - | 12.9 | 27.9 | 0.343 |
| 3x150+1x16+95 | 3x150 | 19 | 14.5 | 0.206 | 344 | 1x16 | 12.9 | 27.9 | 0.343 |
| 3x150+2x16+95 | 3x150 | 19 | 14.5 | 0.206 | 344 | 2x16 | 12.9 | 27.9 | 0.343 |
우리는 구매 주문에 따라 가장 엄격한 배달 일정을 충족 할 수 있습니다.케이블 납품의 지연이 전체 프로젝트 지연과 비용 초과에 기여할 수 있기 때문에 기한을 준수하는 것이 항상 최우선 과제입니다..
케이블은 목재 롤, 유선 상자 및 코일로 공급됩니다. 케이블 끝은 습기에 대한 케이블 끝을 보호하기 위해 BOPP 자착 테이프와 비 히그로스코피식 밀폐 모자로 밀폐됩니다.요구되는 표시는 고객의 요구에 따라 기상 방지 물질로 드럼의 외부에 인쇄되어야 합니다..
