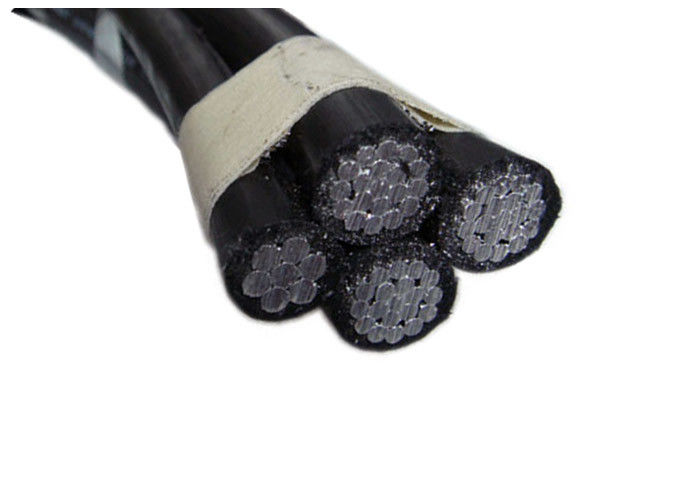

격리되는 0.6/1 (1.2) kV AL/XLPE (PE)
거리 조명 지휘자를 가진 공중선에 의하여 묶이는 케이블
묘사: 3개 단계 지휘자 + 1개의 메신저 지휘자 + 1개의 거리 조명 지휘자
머리 위 배급 선을 위해 디자인된 공중선에 의하여 묶인 케이블에는 격리된 알루미늄 단계 지휘자가 그것에 나선형으로 상처를 입는 AAAC로 만든 격리한 중립 메신저가 있습니다. 케이블은 0.6/1 (1.2) kV에 정격 이고 IEC60502에 따릅니다.
건축
a) 단계 - 단계 지휘자는 좌초된 H68 상태 알루미늄 지휘자 및 압축한 안내장의 일 것입니다.
b) 중립국 또는 메신저 - 중립국 또는 메신저 지휘자는 알루미늄 합금 지휘자의 이고 압축한 안내장에 의하여 좌초된 c) 거리 조명은 H68 상태 알루미늄 지휘자의 거리 조명 지휘자 이고 압축한 안내장은 좌초시켰습니다.
단계, 중립 지휘자는 폴리에틸렌 (PE)로 절연제로 내밀릴 것입니다.
표준 TS 11654
AER
절연 전선 | 관리인 | 완성된 케이블 | |||||||||||||
수의 | 주요 배급 선 | str. 점화 | |||||||||||||
지휘자 십자가 | 수 | 수의 | 직경의 | 저항 | 현재 | 수 | 현재 | 직경의 | min. Tensile | 저항 | 대강. | 대략 | |||
단면도 | &Cross- | 철사 | 철사 | 20℃에 | 나르기 | &Cross- | 나르기 | 중립국/Mes | 힘 | 20℃에 | 평균 | 무게 | |||
단면도 | 수용량에 | 단면도 | 수용량에 | senger 철사 | Limite | 직경 | |||||||||
30℃ | 30℃ | ||||||||||||||
² mm | ² mm | PCS | mm | ohm/km | A | ² mm | A | mm | kN | ohm/km | mm | kg/km | |||
1x16+25 | 1x16 | 1 | 4.4 | 1.91 | 75 | - | - | 5.9 | 7.4 | 1.380 | 15 | 140 | |||
1x25+35 | 1x25 | 7 | 5.9 | 1.20 | 100 | - | - | 6.9 | 10.3 | 0.986 | 17 | 200 | |||
1x35+50 | 1x35 | 7 | 6.9 | 0.868 | 125 | - | - | 8.1 | 14.2 | 0.720 | 20 | 275 | |||
3x16+25 | 3x16 | 7 | 4.4 | 1.91 | 70 | - | - | 5.9 | 7.4 | 1.380 | 22 | 275 | |||
3x25+35 | 3x25 | 7 | 5.9 | 1.20 | 90 | - | - | 6.9 | 10.3 | 0.986 | 26 | 400 | |||
3x35+50 | 3x35 | 7 | 6.9 | 0.868 | 115 | - | - | 8.1 | 14.2 | 0.720 | 30 | 575 | |||
3x50+70 | 3x50 | 7 | 8.1 | 0.641 | 140 | - | - | 9.6 | 20.6 | 0.493 | 35 | 750 | |||
3x70+95 | 3x70 | 7 | 9.6 | 0.443 | 180 | - | - | 11.4 | 27.9 | 0.363 | 41 | 1050년 | |||
3x120+95 | 3x120 | 19 | 12.8 | 0.253 | 250 | - | - | 11.4 | 27.9 | 0.363 | 47 | 1550년 | |||
4x16+25 | 4x16 | 1 | 4.4 | 1.91 | 70 | - | - | 5.9 | 7.4 | 1.380 | 24 | 375 | |||
4x25+35 | 4x25 | 7 | 5.9 | 0.868 | 90 | - | - | 6.9 | 10.3 | 0.986 | 28 | 550 | |||
4x35+50 | 4x35 | 7 | 6.9 | 0.868 | 115 | - | - | 8.1 | 14.2 | 0.720 | 32 | 750 | |||
4x50+70 | 4x50 | 7 | 8.1 | 0.641 | 140 | - | - | 9.6 | 20.6 | 0.493 | 38 | 1000년 | |||
4x70+95 | 4x70 | 7 | 9.6 | 0.443 | 180 | - | - | 11.4 | 27.9 | 0.363 | 45 | 1350년 | |||
1x16+25 | - | - | - | - | - | 1x16 | 75 | 5.9 | 7.4 | 1.380 | 14 | 140 | |||
1x16+1x16+25 | 1x16 | 1 | 4.4 | 1.91 | 70 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 15 | 225 | |||
3x16+1x16+25 | 3x16 | 1 | 4.4 | 1.91 | 60 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 22 | 350 | |||
3x25+1x16+35 | 3x25 | 7 | 5.9 | 1.20 | 80 | 1x16 | 60 | 6.9 | 10.3 | 0.986 | 26 | 475 | |||
3x35+1x16+35 | 3x35 | 7 | 6.9 | 0.868 | 95 | 1x16 | 60 | 8.1 | 14.2 | 0.720 | 30 | 625 | |||
3x50+1x16+70 | 3x50 | 7 | 8.1 | 0.641 | 120 | 1x16 | 60 | 9.6 | 20.6 | 0.493 | 35 | 800 | |||
3x70+1x16+95 | 3x70 | 7 | 9.6 | 0.443 | 150 | 1x16 | 60 | 11.4 | 27.9 | 0.363 | 41 | 1100년 | |||
4x16+1x16+25 | 4x16 | 1 | 4.4 | 1.91 | 60 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 25 | 450 | |||
4x25+1x16+35 | 4x25 | 7 | 5.9 | 1.20 | 80 | 1x16 | 60 | 6.9 | 10.3 | 0.986 | 30 | 610 | |||
4x35+1x16+50 | 4x35 | 7 | 6.9 | 0.868 | 95 | 1x16 | 60 | 8.1 | 14.2 | 0.720 | 34 | 800 | |||
4x50+1x16+70 | 4x50 | 7 | 8.1 | 0.641 | 120 | 1x16 | 60 | 9.6 | 20.6 | 0.493 | 40 | 1060년 | |||
4x70+1x16+95 | 4x70 | 7 | 9.6 | 0.443 | 180 | 1x16 | 60 | 11.4 | 27.9 | 0.363 | 47 | 1420년 |
