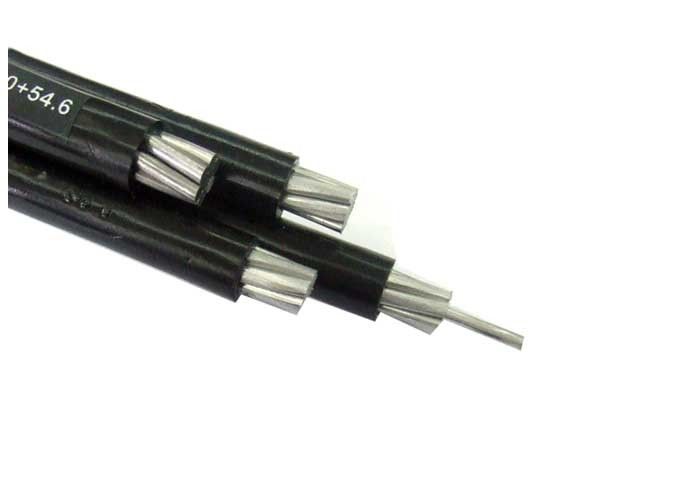

4중 PVC 하락 Urd 힘 XLPE 전기 알루미늄 ABC 케이블
신청
극에서 3 단계 전원을, 보통 공급하기 위하여 사용해 종업원 출입구 케이블에 연결되는 사용자의 서비스 머리에 변압기를, 거치했습니다. 600 볼트 더 적은 단계의 전압 실행하기 위하여와 폴리에틸렌을 위한 75°C를 초과하지 않는 지휘자 온도에 사용되기 위하여 지휘자를 격리했습니다 또는 교차 결합된 폴리에틸렌 (XLP)를 위한 90°C는 지휘자를 격리했습니다.
건축
지휘자는 동심으로, 압축 1350-H19 알루미늄 좌초됩니다. 폴리에틸렌 또는 XLP로 격리해 폴리에틸렌을 교차 결합시켰습니다. 중립 메신저는 동심으로 좌초된 6201 합금입니다. 1개의 지휘자는 단계 ID를 위한 내밀린 능선으로 제조됩니다.
기준
B-230 알루미늄 철사, 전기 목적을 위한 1350-H19.
동심 위치 좌초되는 B-231 알루미늄 지휘자.
B-232 알루미늄 지휘자, 강화되는 동심 위치 좌초시키곤, 입히는 강철 (ACSR).
동심 위치 좌초되는 B-399, 6201-T81 알루미늄 합금 지휘자.
B498 알루미늄 지휘자를 위한 아연 입히는 강철 핵심 철사, 강철은 (ACSR)를 강화했습니다.
4중 서비스 하락 케이블은 ANSI/ICEA S-76-474의 모든 적용 가능한 요구에 응하거나 초과합니다.
주:
지정된 크기는: 많은을 위한 XLR 75°C를 위한 90°C의 6201.Conductor 온도를 위한 ASTMB-399 당 동등한 저항력을 가진 ACSR 6/1 직경 동등물 그리고 AAC; 40°C의 주위 온도; 방사율 0.9; 일요일에 있는 2ft. /sec/wind. 지휘자 크기에 의하여 현재 ampacity를 결정하기 위하여는, 국가 전기 부호, 최신판을 상담하십시오
| 핵심과 단면의 수 | 지휘자의 모양 | 지휘자 직경 | 명목상 절연제 간격 | 절연제에 직경 | 명목상 간격 칼집 | 외부 직경 (대강) | (사소) 구부리는 반경 | 무게 (대강) |
| (대강) | (대강) | |||||||
| mm2 | mm | mm | mm | mm | mm | mm | kg/km | |
| 1x35/16 | RM | 7.2 | 3.4 | 15.3 | 2.5 | 24 | 360 | 904 |
| 1x50/16 | RM | 8.2 | 3.4 | 16.3 | 2.5 | 26 | 390 | 1039년 |
| 1x70/16 | RM | 9.8 | 3.4 | 17.9 | 2.5 | 27 | 405 | 1271년 |
| 1x95/16 | RM | 11.3 | 3.4 | 19.4 | 2.5 | 29 | 435 | 1530년 |
| 1x120/16 | RM | 12.8 | 3.4 | 20.9 | 2.5 | 30 | 450 | 1809년 |
| 1x150/25 | RM | 14.2 | 3.4 | 22.3 | 2.5 | 32 | 480 | 2158 |
| 1x185/25 | RM | 15.8 | 3.4 | 23.9 | 2.5 | 33 | 495 | 2524 |
| 1x240/25 | RM | 18.3 | 3.4 | 26.4 | 2.5 | 36 | 540 | 3117 |
| 1x300/25 | RM | 20.7 | 3.4 | 28.8 | 2.5 | 38 | 570 | 3786 |
| 1x400/35 | RM | 23.3 | 3.4 | 31.4 | 2.5 | 41 | 615 | 4750 |
| 1x500/35 | RM | 26.5 | 3.4 | 34.6 | 2.5 | 44 | 660 | 5786 |
