머리 위 배급 선을 위한 까만 XLPE에 의하여 격리되는 공중 낱단 케이블
상세한 제품 설명

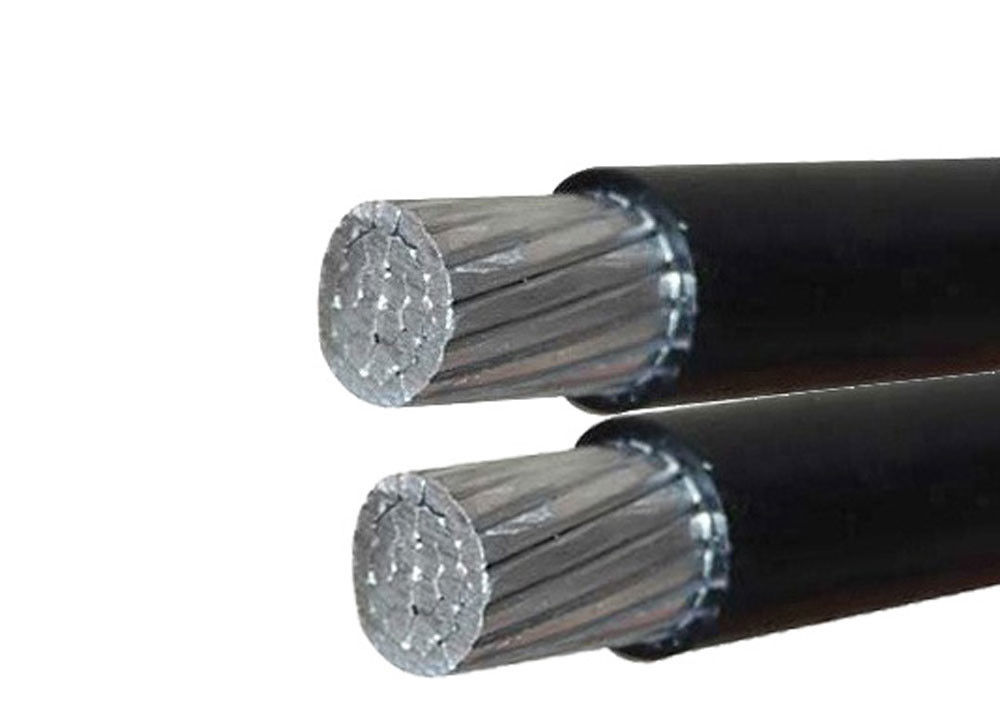

ABC 케이블
(서비스 하락 케이블)
1. 좌초된 알루미늄 행위
2. PE 또는 XLPE 절연제
3. ACSR의 AAAC 메신저 철사
신청
서비스 하락 (ABC 케이블)의 사용에 uninsulated 지휘자 대신에 선호됩니다
낮은 전압 네트워크에. 서비스 하락 (ABC 케이블)는 특히 지역에 사용됩니다
지하 네트워크의 비용이 비싼과 또한 곳에
전원 지역의 충전을 위해 마을을 좋아하십시오.
전압
정격 전압 U0/U = 0.6 /1 kV
전압 VAC 시험 5개 kV
기술적인 자료
최대 작동 온도 90 도
최대 단락 온도 250도. 서비스 하락 (ABC 케이블)는 특히 지하 네트워크의 비용이 비싼 또한 마을 같이 전원 지역의 충전을 위해 지역에 사용됩니다.
표준 ASTM ANSI/ICEA S-76-474 및 NFC 33-209에 근거를 두는 ABC 기술적인 charaters
기술적인 내역의 계획
| 단계 지휘자 | |||||||||
| 명목상 단면적 | ² mm | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| 핵심의 수 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 철사의 최소 숫자 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| 명목상 절연제 간격 | mm | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| 격리된 핵심의 직경 | mm | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| 최대. 20℃에 DC 저항 | ohm/km | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| 주위 고요한 바람에 현재 등급 | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| 지휘자 temperature=75℃ | |||||||||
| 메신저 지휘자 | |||||||||
| 명목상 단면적 | ² mm | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| 철사의 최소 숫자 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| 명목상 절연제 간격 | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| 격리된 핵심의 직경 | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| 최대. 20℃에 DC 저항 | ohm/km | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| 산출하는 짐을 끊기 | kN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| 거리 조명 지휘자 | |||||||||
| 명목상 단면적 | ² mm | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| 철사의 최소 숫자 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| 명목상 절연제 간격 | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| 격리된 핵심의 직경 | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| 최대. 20℃에 DC 저항 | ohm/km | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| 완성된 케이블 | |||||||||
| 대강 전반적인 직경 | mm | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| 케이블의 대강 무게 | kg/km | 470 | 560 | 740 | 980 | 1330년 | 1580년 | 1940년 | 2410 |
| 패킹 길이 | m/drum | 1000년 | 1000년 | 1000년 | 1000년 | 500 | 500 | 500 | 500 |
