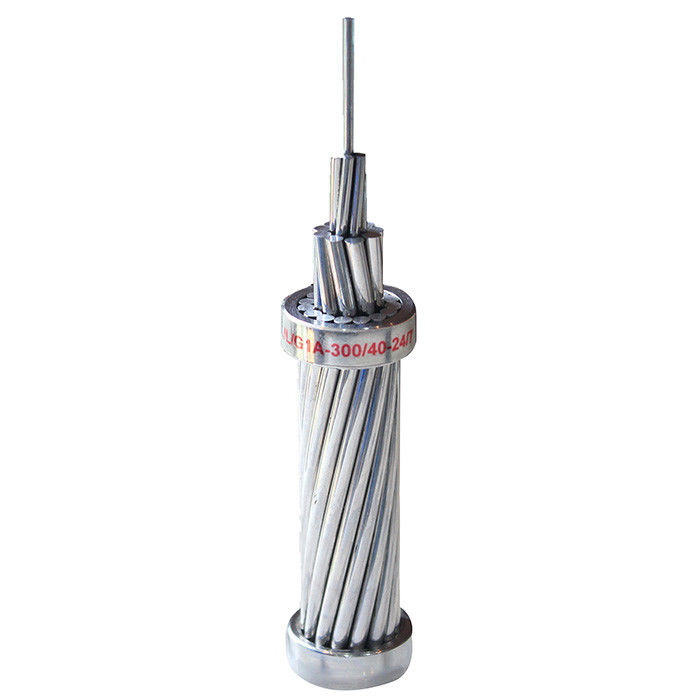

벌거벗은 지휘자
>
|
| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | ASTM A475, BS 183:1972 |
구성:
강철 코어와 동심원으로 연선된 알루미늄 합금 와이어. ACSR용 코어 와이어는 클래스 A, B 또는 C 아연 도금 처리가 가능합니다. "알루미늄 처리" 알루미늄 코팅(AZ); 또는 알루미늄 클래드(AW). 코어에 그리스를 바르거나 케이블 전체에 그리스를 주입하면 추가적인 부식 방지 효과를 얻을 수 있습니다.
애플리케이션:
베어 오버헤드 전송 케이블과 1차 및 2차 배전 케이블로 사용됩니다. ACSR은 라인 설계에 최적의 강도를 제공합니다. 가변 강철 코어 연선을 사용하면 용량을 희생하지 않고도 원하는 강도를 얻을 수 있습니다.
표준:
모든 제품은 다양한 표준의 요구 사항을 완벽하게 충족할 수 있습니다. 우리는 GB, IEC, BS, ASTM, JIS, DIN CRS와 같이 고객이 요구하는 표준에 따라 특수 케이블을 설계하고 제조할 수 있습니다.
| 유형 | 설명 | 와이어 수 |
단면적 (mm2) |
| AAC | 모든 알루미늄 도체 | 7~127 | 16~1500 |
| AAAC | 모든 알루미늄 합금 도체 | 7~91 | 17~1300 |
| ACSR |
알루미늄 도체 강철 강화 |
7~103 | 16~1250 |
| AACSR |
알루미늄 합금 도체 강철 강화 |
7~103 | 16~1250 |
| ACAR/AW |
알루미늄 도체 알루미늄 합금 강화 |
7~103 | 16~1250 |
| ACSW/S |
알루미늄 도체 알루미늄 클래드 스틸 와이어/스트랜드 |
7~103 | 16~1250 |
| GSW | 아연 도금 강철 와이어 | 3/2.64~37/4.55 | 16.41~765.99 |
ACSR 지휘자 기술 데이터
| BS215 PART2 | ||||||||||||
| 암호 | 십자가 | 전선수 | 와이어 다이미터 | 지름 | 당 질량 | 정격 | 최고 | |||||
| 이름 | 부분 | 단위 길이 | 힘 | DC 저항 | ||||||||
| 알 | 강철 | 총 | 알 | 강철 | 핵심 | 조건 | 20°C에서 | |||||
| mm2 | mm2 | mm2 | 알 | 강철 | mm | mm | mm | mm | kg/km | kN | 옴/km | |
| 두더지 | 10.6 | 1.77 | 12.4 | 6 | 1 | 1.5 | 1.5 | 1.5 | 4.5 | 42.8 | 4.14 | 2.7027 |
| 다람쥐 | 21 | 3.5 | 24.5 | 6 | 1 | 2.11 | 2.11 | 2.11 | 6.33 | 84.7 | 7.87 | 1.3659 |
| 고펠 | 26.2 | 4.37 | 30.6 | 6 | 1 | 2.36 | 2.36 | 2.36 | 7.08 | 106 | 9.58 | 1.0919 |
| 족제비 | 31.6 | 5.27 | 36.9 | 6 | 1 | 2.59 | 2.59 | 2.59 | 7.77 | 127.6 | 11.38 | 0.9065 |
| 여우 | 36.7 | 6.11 | 42.8 | 6 | 1 | 2.79 | 2.79 | 2.79 | 8.37 | 148.1 | 13.21 | 0.7812 |
| 가는 리본 | 42.4 | 7.07 | 49.5 | 6 | 1 | 3 | 3 | 3 | 9 | 171.2 | 15.27 | 0.6757 |
| 토끼 | 52.9 | 8.81 | 61.7 | 6 | 1 | 3.35 | 3.35 | 3.35 | 10.1 | 213.5 | 18.42 | 0.5419 |
| 미니크 | 63.1 | 10.5 | 73.6 | 6 | 1 | 3.66 | 3.66 | 3.66 | 11 | 254.9 | 21.67 | 0.454 |
| 스컹크 | 63.2 | 36.9 | 100.1 | 12 | 7 | 2.59 | 2.59 | 7.77 | 13 | 463 | 52.79 | 0.4568 |
| 비버 | 75 | 12.5 | 87.5 | 6 | 1 | 3.99 | 3.99 | 3.99 | 12 | 302.9 | 25.76 | 0.382 |
| 말 | 73.4 | 42.8 | 116.2 | 12 | 7 | 2.79 | 2.79 | 8.37 | 14 | 537.3 | 61.26 | 0.3936 |
| 너구리 | 78.8 | 13.1 | 92 | 6 | 1 | 4.09 | 4.09 | 4.09 | 12.3 | 318.3 | 27.06 | 0.3635 |
| 수달 | 83.9 | 14 | 97.9 | 6 | 1 | 4.22 | 4.22 | 4.22 | 12.7 | 338.8 | 28.81 | 0.3415 |
| 고양이 | 95.4 | 15.9 | 111.3 | 6 | 1 | 4.5 | 4.5 | 4.5 | 13.5 | 385.3 | 32.76 | 0.3003 |
| 토끼 | 105 | 17.5 | 122.5 | 6 | 1 | 4.72 | 4.72 | 4.72 | 14.2 | 423.8 | 4월 36일 | 0.273 |
| 개 | 105 | 13.6 | 118.5 | 6 | 7 | 4.72 | 1.57 | 4.71 | 14.2 | 394 | 32.65 | 0.2733 |
| 코요테 | 131.7 | 20.1 | 151.8 | 26 | 7 | 2.54 | 1.91 | 5.73 | 15.9 | 520.7 | 45.86 | 0.2192 |
| 쿠거 | 131.5 | 7.31 | 138.8 | 18 | 1 | 3.05 | 3.05 | 3.05 | 15.3 | 418.8 | 29.74 | 0.2188 |
| 호랑이 | 131.2 | 30.6 | 161.9 | 30 | 7 | 2.36 | 2.36 | 7.08 | 16.5 | 602.2 | 57.87 | 0.2202 |
| 늑대 | 158.1 | 36.9 | 194.9 | 30 | 7 | 2.59 | 2.59 | 7.77 | 18.1 | 725.3 | 68.91 | 0.1829 |
| 들개 | 158.7 | 8.81 | 167.5 | 18 | 1 | 3.35 | 3.35 | 3.35 | 16.8 | 505.2 | 35.87 | 0.1814 |
| 스라소니 | 183.4 | 42.8 | 226.2 | 30 | 7 | 2.79 | 2.79 | 8.37 | 19.5 | 841.6 | 79.97 | 0.1576 |
| 카라칼 | 184.2 | 10.2 | 194.5 | 18 | 1 | 3.61 | 3.61 | 3.61 | 18.1 | 586.7 | 40.74 | 0.1562 |
| 표범 | 212.1 | 49.5 | 261.5 | 30 | 7 | 3 | 3 | 9 | 21 | 973.1 | 92.46 | 0.1363 |
| 재규어 | 210.6 | 11.7 | 222.3 | 18 | 1 | 3.86 | 3.86 | 3.86 | 19.3 | 670.8 | 46.57 | 0.1366 |
| 사자 | 238.3 | 55.6 | 293.9 | 30 | 7 | 3.18 | 3.18 | 9.54 | 22.3 | 1093.4 | 100.47 | 0.1213 |
| 곰 | 264.4 | 61.7 | 326.1 | 30 | 7 | 3.35 | 3.35 | 10.1 | 23.5 | 1213.4 | 111.5 | 0.1093 |
| 염소 | 324.3 | 75.7 | 400 | 30 | 7 | 3.71 | 3.71 | 11.1 | 26 | 1488.2 | 135.13 | 0.0891 |
| 양 | 375.1 | 87.5 | 462.6 | 30 | 7 | 3.99 | 3.99 | 12 | 27.9 | 1721.3 | 156.3 | 0.0771 |
| 영양 | 374.1 | 48.5 | 422.6 | 54 | 7 | 2.97 | 2.97 | 8.91 | 26.7 | 1413.8 | 118.88 | 0.0773 |
| 바이슨 | 381.7 | 49.5 | 431.2 | 54 | 7 | 3 | 3 | 9 | 27 | 1442.5 | 121.3 | 0.0758 |
| 사슴 | 429.6 | 100.2 | 529.8 | 30 | 7 | 4.27 | 4.27 | 12.8 | 29.9 | 1971.4 | 179 | 0.0673 |
| 얼룩말 | 428.9 | 55.6 | 484.5 | 54 | 7 | 3.18 | 3.18 | 9.54 | 28.6 | 1620.8 | 131.92 | 0.0674 |
| 고라니 | 477.1 | 111.3 | 588.5 | 30 | 7 | 4.5 | 4.5 | 13.5 | 31.5 | 2189.5 | 198.8 | 0.0606 |
| 낙다 | 476 | 61.7 | 537.7 | 54 | 7 | 3.35 | 3.35 | 10.1 | 30.2 | 1798.8 | 146.4 | 0.0608 |
| 엘크 | 528.5 | 68.5 | 597 | 54 | 7 | 3.53 | 3.53 | 10.6 | 31.8 | |||
E,패키지: 코일, 나무 드럼, 강철 드럼 또는 강철 나무 드럼.
우리는 고객의 요구 사항에 따라 생산할 수 있습니다. 견적 요청을 환영합니다!
