| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | ASTM B232 |

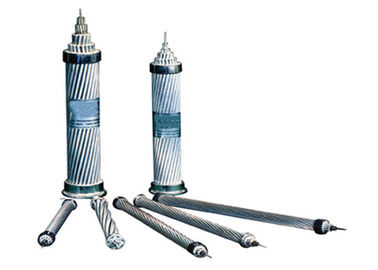

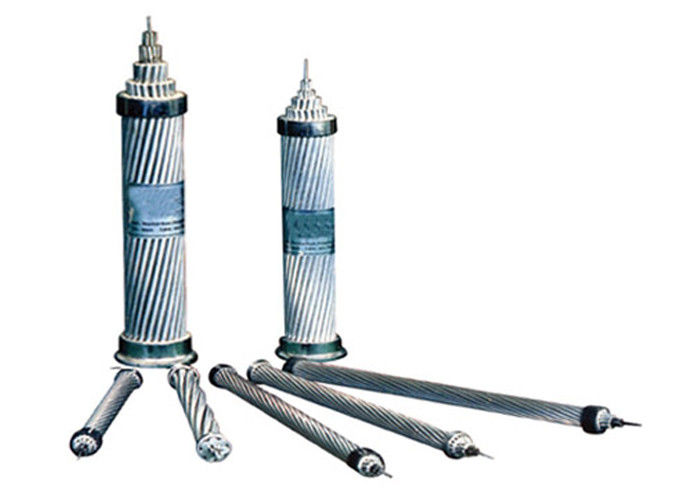

맞춤형 ACSR-Falcon Bare Conductor 안티 엑스트루션 고전압 강도
알루미늄 합금 와이어, 동심적으로 강철 코어와 스트랜딩. ACSR에 대한 코어 와이어는 A, B, 또는 C 클래스 진료; "알루미니제" 알루미늄 코팅 (AZ); 또는 알루미늄 접착 (AW) 으로 제공됩니다.추가적인 부패 보호는 코러에 지방을 적용하거나 기름으로 전체 케이블을 투여함으로써 가능합니다..
적용:
맨 머리 상부 전송 케이블 및 1차 및 2차 유통 케이블로 사용됩니다. ACSR는 라인 설계에 최적의 강도를 제공합니다.변동 스틸 코어 스트랜딩은 ampacity를 희생하지 않고 원하는 강도를 달성 할 수 있습니다..
표준:
모든 제품은 완벽하게 다양한 표준의 요구를 충족 할 수 있습니다. 우리는 설계하고 제조 할 수 있습니다 특별한 케이블은 GB, IEC, BS, ASTM, JIS와 같은 고객의 요구 표준에 따라DIN CRS.
알루미늄 선도자 강강철
ACSR
| 전체 면적 | 선과 와이어 | 대략 | 무게 | 명목 | 맥스. | |||||||
| 코드 이름 | 명목 | 알 | 세인트 | 전체 | 직경 | 전체적으로 | 파기 | 저항은 | ||||
| AWG 또는 | 알 | 세인트 | 직경 | 알 | 세인트 | 전체 | 부하 | 20°C | ||||
| MCM | mm2 | mm2 | mm2 | mm | mm | mm | kg/km | kg/km | kg/km | kN | Ω/km | |
| 코트 | 795 | 402.84 | 11.16 | 414.00 | 36/3.77 | 1/3.77 | 26.41 | 1110 | 88 | 1198 | 74.34 | 0.07156 |
| 닭고기 | 795 | 402.84 | 91.87 | 494.71 | 30/4.14 | 19/2.48 | 28.96 | 1119 | 719 | 1838 | 171.18 | 0.07208 |
| 루디 | 900 | 456.06 | 34.54 | 487.60 | 45/3.59 | 7/2.40 | 28.73 | 1263 | 247 | 1510 | 108.96 | 0.06351 |
| 카나리어 | 900 | 456.06 | 59.10 | 515.16 | 54/3.28 | 7/3.28 | 29.52 | 1263 | 461 | 1724 | 140.95 | 0.06351 |
| 철도 | 954 | 483.42 | 33.42 | 816.84 | 45/3.70 | 7/2.47 | 29.61 | 1339 | 262 | 1601 | 115.63 | 0.05992 |
| 새우 | 954 | 483.42 | 13.42 | 496.84 | 36/4.14 | 1/4.14 | 28.95 | 1333 | 105 | 1438 | 87.66 | 0.05962 |
| 카디널 | 954 | 483.42 | 62.65 | 546.07 | 54/3.38 | 7/3.38 | 30.42 | 1339 | 490 | 1829 | 149.36 | 0.05992 |
| 오르틀란 | 1033.5 | 523.68 | 36.19 | 559.87 | 45/3.85 | 7/2.57 | 30.81 | 1451 | 283 | 1734 | 123.10 | 0.05531 |
| 탕저 | 1033.5 | 523.68 | 14.51 | 538.195 | 36/4.30 | 1/4.30 | 30.12 | 1443 | 113 | 1556 | 94.93 | 0.05504 |
| 쿨루 | 1033.5 | 523.68 | 67.87 | 91.55 | 54/3.52 | 7/3.52 | 31.68 | 1451 | 530 | 1981 | 161.80 | 0.05531 |
| 블루제이 | 1113 | 563.93 | 39.03 | 602.96 | 45/4.00 | 7/2.66 | 31.98 | 1563 | 385 | 1868 | 132.63 | 0.05136 |
| 핑치 | 1113 | 563.93 | 71.55 | 635.48 | 54/3.65 | 19/2.19 | 32.85 | 1570 | 580 | 2130 | 174.41 | 0.05161 |
| 펀팅 | 1192.5 | 604.26 | 41.55 | 645.81 | 45/4.14 | 7/2.76 | 33.12 | 1674 | 327 | 2001 | 141.79 | 0.04793 |
| 크래클 | 1192.5 | 604.26 | 76.58 | 680.84 | 54/3.77 | 19/2.27 | 33.97 | 1682 | 600 | 2282 | 186.38 | 0.04817 |
| 쓴다 | 1272 | 644.51 | 44.52 | 689.03 | 45/4.27 | 7/2.85 | 34.17 | 1785 | 349 | 2134 | 151.48 | 0.04494 |
| 파산 | 1272 | 644.51 | 81.68 | 726.19 | 54/3.90 | 19/2.34 | 35.10 | 1795 | 638 | 2433 | 194.00 | 0.04516 |
| 오징어 | 1272 | 644.51 | 17.87 | 662.38 | 36/4.78 | 1/4.78 | 33.42 | 1777 | 140 | 1917 | 115.85 | 0.04472 |
| 오징어 | 1351.5 | 684.84 | 47.10 | 731.94 | 45/4.40 | 7/2.92 | 35.16 | 1898 | 368 | 2266 | 160.70 | 0.04230 |
| 마틴 | 1351.5 | 684.84 | 86.71 | 771.55 | 54/4.02 | 19/2.41 | 36.17 | 1906 | 679 | 2585 | 206.05 | 0.04250 |
| 보볼링크 | 1431 | 725.10 | 50.32 | 775.42 | 45/4.53 | 7/3.02 | 36.24 | 2009 | 393 | 2402 | 170.71 | 0.03994 |
| 파리새 | 1431 | 725.10 | 91.87 | 816.97 | 54/4.14 | 19/2.48 | 37.24 | 2019 | 719 | 2738 | 218.24 | 0.04013 |
| 나트하치 | 1510.5 | 765.35 | 52.90 | 818.25 | 45/4.65 | 7/3.10 | 37.20 | 2120 | 414 | 2534 | 177.89 | 0.03784 |
| 앵무새 | 1510.5 | 765.35 | 86.84 | 862.19 | 54/4.25 | 19/2.55 | 38.25 | 2131 | 759 | 2890 | 230.20 | 0.03802 |
| 랩윙 | 1590 | 805.68 | 55.48 | 861.16 | 45/4.77 | 7/3.18 | 38.16 | 2232 | 435 | 2667 | 187.02 | 0.03595 |
|
호랑이 |
1590 | 805.68 | 102.13 | 907.81 | 54/4.36 | 19/2.62 | 39.26 | 2243 | 799 | 3042 | 242.55 | 0.03613 |
