벌거벗은 지휘자
>
|
| 원래 장소 | 중국 |
| 브랜드 이름 | QINGDAO YICABLE CABLE |
| 인증 | ASTM A475, BS 183:1972 |
ACAR 오버헤드 케이블다음의 코드와 사양을 포함합니다.
ACAR 합금 오버헤드 케이블은 다양한 전압 수준의 전력 전송 라인에서 널리 사용됩니다. 높은 기계적 강도, 좋은 전도성, 경화 저항성,단위 부피 빛, 쉽게 설치, 높은 온도 저항, 간단한 구조, 편리한 설치 및 유지,큰 전송 용량, 또한 특별한 지리적 특성이있는 강과 계곡을 가로질러 설치하기에 적합합니다..
AAC 전도기 표준: GB1179-83, IEC1089-91
신청서
전기유통선 또는 고정설비용에 적합합니다. 내부/외부에서 0.6/KV까지의 명압으로, 가전관 안에, 지하 가전관 안에 장착되어 있으며, 기계적 작용에 노출되지 않는 경우 손해.
특징
-- 높은 팽창 강도, 가벼운 무게, 작은
- 알루미늄 단단한 표면, 엑스트루션 방지, 쉬운 연결, 높은 효율성 건설
-- 좋은 횡단 저항력
- 부식 저항성, 장수
| 종류 | 설명 | 철선 |
부문 면적 (mm2) |
| AAC | 모든 알루미늄 선도자 | 7~127 | 16~1500 |
| AAAC | 모든 알루미늄 합금 전도기 | 7~91 | 17~1300 |
| ACSR |
알루미늄 선도체 강제 된 철 |
7~103 | 16~1250 |
| AACSR |
알루미늄 합금 전도기 강제 된 철 |
7~103 | 16~1250 |
| ACAR/AW |
알루미늄 선도체 알루미늄 합금 강화 |
7~103 | 16~1250 |
| ACSW/S |
알루미늄 선도체 알루미늄 접착제 철선/열선 |
7~103 | 16~1250 |
| 총상을 입었다 | 진료된 철선 | 3/2.64~37/4.55 | 16.41~765.99 |

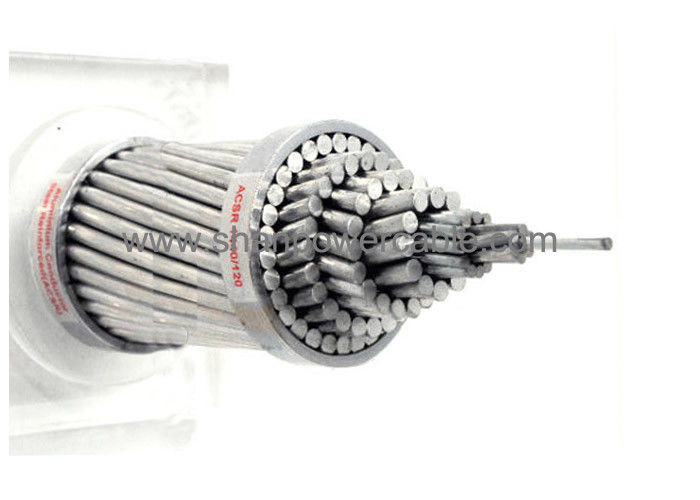

ACSR 지휘자 기술 데이터
| BS215 PART2 | ||||||||||||
| 코드 | 크로스 | 선의 수 | 와이어 지름 | 직경 | 질량 | 등급 | 최대 | |||||
| 이름 | 부문 | 단위 길이 | 강도 | DC 저항 | ||||||||
| 알 | 철강 | 전체 | 알 | 철강 | 원자 | 컨디션 | 20°C | |||||
| mm2 | mm2 | mm2 | 알 | 철강 | mm | mm | mm | mm | kg/km | kN | 오름/km | |
| MOLE | 10.6 | 1.77 | 12.4 | 6 | 1 | 1.5 | 1.5 | 1.5 | 4.5 | 42.8 | 4.14 | 2.7027 |
| 스쿼리 | 21 | 3.5 | 24.5 | 6 | 1 | 2.11 | 2.11 | 2.11 | 6.33 | 84.7 | 7.87 | 1.3659 |
| GOPHEL | 26.2 | 4.37 | 30.6 | 6 | 1 | 2.36 | 2.36 | 2.36 | 7.08 | 106 | 9.58 | 1.0919 |
| 비둘기 | 31.6 | 5.27 | 36.9 | 6 | 1 | 2.59 | 2.59 | 2.59 | 7.77 | 127.6 | 11.38 | 0.9065 |
| 포크 | 36.7 | 6.11 | 42.8 | 6 | 1 | 2.79 | 2.79 | 2.79 | 8.37 | 148.1 | 13.21 | 0.7812 |
| FERT | 42.4 | 7.07 | 49.5 | 6 | 1 | 3 | 3 | 3 | 9 | 171.2 | 15.27 | 0.6757 |
| 토끼 | 52.9 | 8.81 | 61.7 | 6 | 1 | 3.35 | 3.35 | 3.35 | 10.1 | 213.5 | 18.42 | 0.5419 |
| 미닉 | 63.1 | 10.5 | 73.6 | 6 | 1 | 3.66 | 3.66 | 3.66 | 11 | 254.9 | 21.67 | 0.454 |
| 스킨크 | 63.2 | 36.9 | 100.1 | 12 | 7 | 2.59 | 2.59 | 7.77 | 13 | 463 | 52.79 | 0.4568 |
| 비버 | 75 | 12.5 | 87.5 | 6 | 1 | 3.99 | 3.99 | 3.99 | 12 | 302.9 | 25.76 | 0.382 |
| 말 | 73.4 | 42.8 | 116.2 | 12 | 7 | 2.79 | 2.79 | 8.37 | 14 | 537.3 | 61.26 | 0.3936 |
| 라쿠온 | 78.8 | 13.1 | 92 | 6 | 1 | 4.09 | 4.09 | 4.09 | 12.3 | 318.3 | 27.06 | 0.3635 |
| 오터 | 83.9 | 14 | 97.9 | 6 | 1 | 4.22 | 4.22 | 4.22 | 12.7 | 338.8 | 28.81 | 0.3415 |
| CAT | 95.4 | 15.9 | 111.3 | 6 | 1 | 4.5 | 4.5 | 4.5 | 13.5 | 385.3 | 32.76 | 0.3003 |
| 머리 | 105 | 17.5 | 122.5 | 6 | 1 | 4.72 | 4.72 | 4.72 | 14.2 | 423.8 | 36.04 | 0.273 |
| 개 | 105 | 13.6 | 118.5 | 6 | 7 | 4.72 | 1.57 | 4.71 | 14.2 | 394 | 32.65 | 0.2733 |
| 코요토 | 131.7 | 20.1 | 151.8 | 26 | 7 | 2.54 | 1.91 | 5.73 | 15.9 | 520.7 | 45.86 | 0.2192 |
| 코가르 | 131.5 | 7.31 | 138.8 | 18 | 1 | 3.05 | 3.05 | 3.05 | 15.3 | 418.8 | 29.74 | 0.2188 |
| 호랑이 | 131.2 | 30.6 | 161.9 | 30 | 7 | 2.36 | 2.36 | 7.08 | 16.5 | 602.2 | 57.87 | 0.2202 |
| 늑대 | 158.1 | 36.9 | 194.9 | 30 | 7 | 2.59 | 2.59 | 7.77 | 18.1 | 725.3 | 68.91 | 0.1829 |
| 딘고 | 158.7 | 8.81 | 167.5 | 18 | 1 | 3.35 | 3.35 | 3.35 | 16.8 | 505.2 | 35.87 | 0.1814 |
| 리닉스 | 183.4 | 42.8 | 226.2 | 30 | 7 | 2.79 | 2.79 | 8.37 | 19.5 | 841.6 | 79.97 | 0.1576 |
| 카라칼 | 184.2 | 10.2 | 194.5 | 18 | 1 | 3.61 | 3.61 | 3.61 | 18.1 | 586.7 | 40.74 | 0.1562 |
| 오징어 | 212.1 | 49.5 | 261.5 | 30 | 7 | 3 | 3 | 9 | 21 | 973.1 | 92.46 | 0.1363 |
| JAGUAR | 210.6 | 11.7 | 222.3 | 18 | 1 | 3.86 | 3.86 | 3.86 | 19.3 | 670.8 | 46.57 | 0.1366 |
| 사자 | 238.3 | 55.6 | 293.9 | 30 | 7 | 3.18 | 3.18 | 9.54 | 22.3 | 1093.4 | 100.47 | 0.1213 |
| 곰 | 264.4 | 61.7 | 326.1 | 30 | 7 | 3.35 | 3.35 | 10.1 | 23.5 | 1213.4 | 111.5 | 0.1093 |
| 염소 | 324.3 | 75.7 | 400 | 30 | 7 | 3.71 | 3.71 | 11.1 | 26 | 1488.2 | 135.13 | 0.0891 |
| 양 | 375.1 | 87.5 | 462.6 | 30 | 7 | 3.99 | 3.99 | 12 | 27.9 | 1721.3 | 156.3 | 0.0771 |
| 안틸로프 | 374.1 | 48.5 | 422.6 | 54 | 7 | 2.97 | 2.97 | 8.91 | 26.7 | 1413.8 | 118.88 | 0.0773 |
| 코끼리 | 381.7 | 49.5 | 431.2 | 54 | 7 | 3 | 3 | 9 | 27 | 1442.5 | 121.3 | 0.0758 |
| 사슴 | 429.6 | 100.2 | 529.8 | 30 | 7 | 4.27 | 4.27 | 12.8 | 29.9 | 1971.4 | 179 | 0.0673 |
| 제브라 | 428.9 | 55.6 | 484.5 | 54 | 7 | 3.18 | 3.18 | 9.54 | 28.6 | 1620.8 | 131.92 | 0.0674 |
| ELK | 477.1 | 111.3 | 588.5 | 30 | 7 | 4.5 | 4.5 | 13.5 | 31.5 | 2189.5 | 198.8 | 0.0606 |
| CAMEL | 476 | 61.7 | 537.7 | 54 | 7 | 3.35 | 3.35 | 10.1 | 30.2 | 1798.8 | 146.4 | 0.0608 |
| MOOSE | 528.5 | 68.5 | 597 | 54 | 7 | 3.53 | 3.53 | 10.6 | 31.8 | |||
