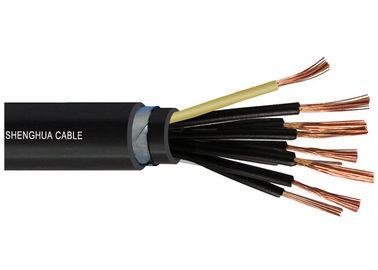

강철 테이프 기갑 연결 철사 체계를 위해 주문을 받아서 만들어지는 가동 가능한 조종 케이블
설명:
지휘자: 유연한 구리 지휘자
절연: PVC
내부 피복: PVC
갑옷 : 강철 테이프 갑옷
칼집: PVC
작동 특성
정격 전압 U0/U: 450/750V
허용되는 최대. 도체의 연속 작동 온도:
PVC 절연: 70°C
단락 시(최대 지속 시간 5s) Max.
도체 온도는 다음보다 높지 않습니다.
PVC 절연: 160°C;
설치 주변 온도는 0°C 이상입니다.
애플리케이션:
최대 450/750KV의 정격 전압으로 제어, 신호, 보호 또는 측정을 위한 시스템 연결 와이어용.
기준:
IEC 표준: IEC 60227, IEC60228
중국 표준: GB9330
요청 시 BS, DIN 및 ICEA와 같은 기타 표준 제공
인증서
CE, RoHS, CCC, KEMA 및 기타 요청 시 기타 사항
SHAN 케이블을 선택하는 이유
다음은 모든 고객에게 제공하기 위해 최선을 다하는 Shanghai Shenghua 케이블입니다.
경쟁력 있는 가격을 갖춘 고품질 케이블 제품;
OEM 케이블 제품
특정 케이블 요구 사항 및 예산에 따라 맞춤 설계;
케이블의 신속한 정시 배송;
유연한 비즈니스 거래
40년 이상의 경험을 보유한 수석 케이블 엔지니어;
조화로운 동료와 고객 관계;
모든 케이블 제품은 100% 검사;
포괄적인 판매 후 서비스.
| 단면 면적 mm2 |
두께 절연체 mm |
두께 스틸 테이프 mm |
두께 칼집 mm |
전체 직경 mm |
최소 저항 단열재 70℃ MΩ/km |
최대 DC 저항 20℃의 MΩ/km |
대략적인 무게 (kg/km) |
|
| 분 | 최대 | |||||||
| 4x2.5 | 0.8 | 2x0.2(0.3) | 1.5 | 13.4 | 16.1 | 0.001 | 7.98 | 450 |
| 4x4 | 0.8 | 2x0.2(0.3) | 1.5 | 14.4 | 17.4 | 0.0085 | 4.95 | 505 |
| 4x6 | 0.8 | 2x0.2(0.3) | 1.5 | 15.6 | 18.8 | 0.007 | 3.3 | 619 |
| 4x10 | 1 | 2x0.2(0.3) | 1.7 | 19.4 | 23.5 | 0.0065 | 1.91 | 947 |
| 5x2.5 | 0.8 | 2x0.2(0.3) | 1.5 | 14.3 | 17.2 | 0.001 | 7.98 | 506 |
| 5x4 | 0.8 | 2x0.2(0.3) | 1.5 | 15.4 | 18.6 | 0.0085 | 4.95 | 586 |
| 5x6 | 0.8 | 2x0.2(0.3) | 1.7 | 16.7 | 20.2 | 0.007 | 3.3 | 737 |
| 5x10 | 1 | 2x0.2(0.3) | 1.7 | 21 | 25.4 | 0.0065 | 1.91 | 1125 |
| 7x0.75 | 0.6 | 2x0.2(0.3) | 1.5 | 11.8 | 14.2 | 0.012 | 26 | 317 |
| 7x1.0 | 0.6 | 2x0.2(0.3) | 1.5 | 12.2 | 14.7 | 0.011 | 19.5 | 425 |
| 7x2.5 | 0.7 | 2x0.2(0.3) | 1.5 | 13.5 | 16.3 | 0.01 | 7.98 | 554 |
| 7x4 | 0.8 | 2x0.2(0.3) | 1.5 | 15.2 | 18.4 | 0.0085 | 4.95 | 701 |
| 7x6 | 0.8 | 2x0.2(0.3) | 1.7 | 18 | 21.7 | 0.007 | 3.30 | 900 |
| 7x10 | 1 | 2x0.2(0.3) | 1.7 | 22.7 | 27.4 | 0.0065 | 1.91 | 1397 |
| 10x0.75 | 0.6 | 2x0.2(0.3) | 1.5 | 13.8 | 16.7 | 0.012 | 26 | 449 |
| 10x1 | 0.6 | 2x0.2(0.3) | 1.5 | 14.4 | 17.4 | 0.011 | 19.5 | 558 |
| 10x1.5 | 0.7 | 2x0.2(0.3) | 1.5 | 16.1 | 19.5 | 0.011 | 13.3 | 753 |
| 10x2.5 | 0.8 | 2x0.2(0.3) | 1.7 | 18.8 | 22.7 | 0.01 | 7.98 | 956 |
| 10x4 | 0.8 | 2x0.2(0.3) | 1.7 | 20.5 | 24.8 | 0.0085 | 4.95 | 1203 |
| 10x6 | 0.8 | 2x0.2(0.3) | 1.7 | 22.5 | 27.1 | 0.007 | 3.3 | 1534년 |
