| 원래 장소 | 중국 |
| 브랜드 이름 | HOLD-ONE |
| 인증 | CE/KEMA/CCC/TUV |

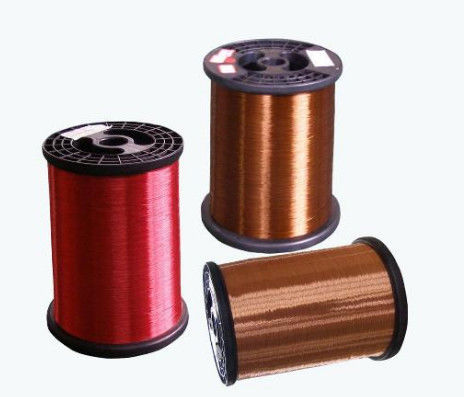

H0S5VV-F 전기 유통 시스템을 위한 유연한 구리 클래드 알루미늄 와이어
제품 설명
구리 클래드 알루미늄 와이어와 용접 제조 기술로 피복된 고품질 구리 클래딩은 알루미늄 막대 또는 강철 와이어 코어 와이어의 외부 표면에 동심원으로 형성되고 구리 층과 코어 사이의 원자 사이에 강력한 야금학적 결합이 형성되어 두 개의 서로 다른 금속 재료가 일체로 결합되어 구리 층 부피 비율에 조정 가능한 비율로 구리와 알루미늄의 단일 금속 와이어 인발 공정이 상대적으로 일정하게 유지되는 인발 및 어닐링 공정을 만들 수 있습니다.
제품 구조:
구리 클래드 알루미늄 도체
XLPE 또는 PVC 단열재
PVC 또는 폴리올레핀 외장 외장
제품 기능 분석:
1, DC 저항률 : 구리 피복 알루미늄 와이어 구리선 저항률은 구리선의 약 1.5 배보다 크고 여성 값은 동일하며 구리 피복 알루미늄 와이어 구리선의 무게는 약 1/2입니다.
2, 구리 피복 알루미늄 도체의 사용은 전선 및 케이블 제품 선택, 설계, 설치 및 기타 습관의 전류를 충족하기 위해 수년 동안 계속될 수 있으며 케이블 단자를 눌러 납땜을 가능하게 합니다.
3, 낮은 AC 저항:
4, 경량 및 저비용: 구리 케이블의 동일한 기술 사양과 비교하여 구리 피복 알루미늄 도체 케이블 비용은 40% 이상 절감되고 구리 피복 알루미늄/구리 복합 도체 케이블 비용은 20% 이상 절감됩니다.
5, 좋은 용접성 : 동심 구리 층으로 코팅 된 표면 때문에 구리 피복 알루미늄 와이어, 구리 와이어로 동일한 용접성을 가지며 생산을 용이하게합니다.
분류
하나는 신호 또는 통신용 구리 피복 알루미늄 케이블이고 다른 하나는 전원 공급용입니다.
전압 레벨
0.6/1KV3.6/6KV8.7/10KV,8.7/15KV12/20KV
18/20KV21/35KV26/35KV
유형 및 데이터
0.6/1KV 싱글코어
| 도체의 공칭 단면 | 공칭 단열재 두께(mm) | 피복 두께(mm) |
케이블 직경 (mm) |
기준 중량 (kg/km) |
20℃ 도체의 최대 DC 저항(Ω/KM) |
| 1x2.5 | 0.8 | 1.8 | 7.5 | 63 | 10.8 |
| 1x4 | 1.0 | 1.8 | 8.5 | 80 | 6.92 |
| 1x6 | 1.0 | 1.8 | 9.0 | 94 | 4.35 |
| 1x10 | 1.0 | 1.8 | 10.0 | 126 | 2.70 |
| 1x16 | 1.0 | 1.8 | 11.5 | 161 | 1.74 |
| 1x25 | 1.2 | 1.8 | 13.5 | 225 | 1.10 |
| 1x35 | 1.2 | 1.8 | 14.0 | 277 | 0.765 |
| 1x50 | 1.4 | 1.8 | 16.0 | 355 | 0.539 |
| 1x70 | 1.4 | 1.8 | 17.5 | 460 | 0.386 |
| 1x95 | 1.6 | 1.8 | 20.0 | 603 | 0.284 |
| 1x120 | 1.6 | 1.8 | 21.5 | 722 | 0.220 |
| 1x150 | 1.8 | 1.8 | 24.0 | 871 | 0.173 |
| 1x185 | 2.0 | 1.8 | 26.0 | 1065 | 0.141 |
| 1x240 | 2.2 | 2.0 | 30.0 | 1364 | 0.102 |
| 1x300 | 2.4 | 2.2 | 32.0 | 1687년 | 0.0843 |
