| 원래 장소 | 중국 |
| 브랜드 이름 | HOLD-ONE |
| 인증 | CE/KEMA/ISO/PCCC |

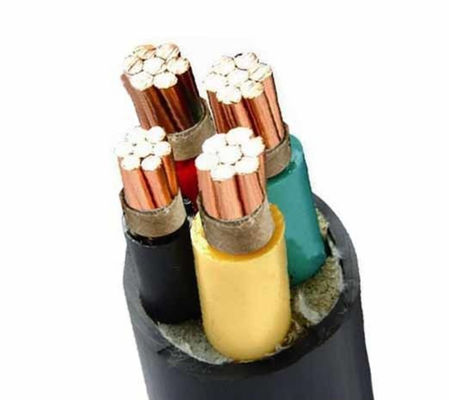

1kV XLPE 내화케이블
응용 분야
이 케이블은 저전압 설치 시스템의 전원 공급용으로 사용되며 기계적 손상 없이 실내 및 실외, 케이블 덕트, 지하, 전력 및 교환소, 지역 에너지 배전 및 산업 플랜트에 설치하는 데 적합합니다.
건설
1. 지휘자
도체는 IEC 60228에 따라 일반 또는 금속 코팅된 단련 구리 또는 일반 알루미늄 또는 알루미늄 합금의 클래스 1 또는 클래스 2이거나 일반 또는 금속 코팅 구리의 클래스 5여야 합니다.
2. 단열재
XLPE의 재질과 두께는 IEC 60502 또는 BS 5467의 요구 사항을 충족해야 하며 90°C에서 지속적으로 작동할 수 있습니다.
3. 조립/내부커버
내부 커버는 압착되거나 갈아질 수 있습니다. 코어가 5개 이상인 케이블을 제외하고 원형 코어가 있는 케이블의 경우 코어 사이의 간격이 실질적으로 채워졌을 경우에만 내부 피복을 겹쳐서 사용할 수 있습니다. 압출된 내부 커버층을 적용하기 전에 적합한 접착제를 사용할 수 있습니다. 재료는 절연 재료와 호환되어야 하며 내부 피복 및 충진층에 사용되는 재료는 케이블의 작동 온도에 적합하고 절연 재료와 호환되어야 합니다. 무할로겐 케이블의 경우 내부 피복 및 충진층도 무할로겐 화합물이어야 합니다.
4. 갑옷
IEC 60502-1에 따라 내부 커버에 알루미늄/아연도금 강철/강선이 나선형으로 감겨져 있으며, 요구사항에 따라 이중 알루미늄/강철 테이프 및 구리/주석도금 구리선도 제작 가능합니다.
| 코어 수 x | 격리 | 명사 같은 | 외부 Ø | 무게 | air 30의 현재 등급℃ | 현재 평점이 묻혀있습니다 20℃ | 20에서 최대 DC 저항℃ |
| 교차 초. | 두께 | 칼집 | 대략. | 대략. | |||
| 두께 | |||||||
| mm² | mm | mm | mm | kg/km | 에이 | 에이 | Ω/km |
| 4×4 | 1 | 1.8 | 14.9 | 339 | 30 | 38 | 4.61 |
| 4×6 | 1 | 1.8 | 16.1 | 436 | 38 | 48 | 3.08 |
| 4×10 | 1 | 1.8 | 19.3 | 669 | 53 | 66 | 1.83 |
| 4×16 | 1 | 1.8 | 21.8 | 953 | 70 | 86 | 1.15 |
| 4×25 | 1.2 | 1.8 | 26 | 1374 | 94 | 112 | 0.73 |
| 4×35 | 1.2 | 1.8 | 28.7 | 1810년 | 116 | 135 | 0.52 |
| 4×50 | 1.4 | 1.9 | 29.5 | 2312 | 139 | 161 | 0.39 |
| 4×70 | 1.4 | 2.1 | 33 | 3105 | 177 | 202 | 0.27 |
| 4×95 | 1.6 | 2.2 | 38.1 | 4179 | 217 | 240 | 0.19 |
| 4×120 | 1.6 | 2.4 | 41.1 | 5185 | 254 | 274 | 0.15 |
| 4×150 | 1.8 | 2.5 | 45.8 | 6414 | 294 | 309 | 0.12 |
| 4×185 | 2 | 2.7 | 50.5 | 7901 | 337 | 346 | 0.1 |
| 4×240 | 2.2 | 2.9 | 55.7 | 10249 | 401 | 403 | 0.08 |
| 4×300 | 2.4 | 3.1 | 63.4 | 13365 | 470 | 459 | 0.06 |
선택할 수 있는 3가지 화재 방지 등급이 있습니다.
A 등급은 난연성이 가장 높은 등급입니다. 즉, 케이블에 사용되는 절연재, 충진로프, 고정(내부 패드) 테이프/층, 외장재는 모두 난연성 재료이다.
절연 재료를 제외하고 클래스 B의 다른 모든 재료는 난연성 재료입니다.
C등급 외장재만 난연성
NH케이블(내화케이블)은 운모테이프를 겹겹이 쌓아 만든 케이블입니다. 플라스틱 스킨이 타더라도 내화층은 단락을 일으키지 않습니다. 배선시 실의 내화층을 잘라내십시오.
LSZH, LSOH, LS0H, LSFH 또는 OHLS 케이블(저연 제로 할로겐 케이블)은 저연 할로겐 프리 재료로 만들어진 절연 또는 외피 케이블로, 연소 과정에서 발생하는 독성 및 부식성 가스를 줄이는 데 도움이 됩니다.
흰개미 방지 케이블은 흰개미가 케이블을 물어뜯는 것을 방지하기 위해 절연재나 외장재에 특정 재료를 혼합하여 만든 케이블입니다.
