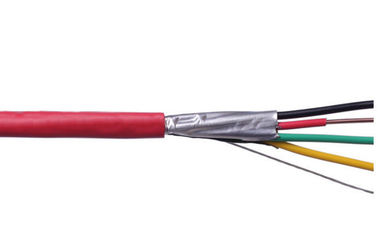

4×4mm2 PVC 내화 케이블
어플리케이션 필드
이러한 케이블은 저압 설비 시스템에서 전원 공급기에 대해 사용되고, 실내이고 야외인 것에 설치, 케이블 덕트, 지하이, 전력과 교환국, 로컬 에너지 유통과 가공 변형 없는 산업 설비에 적합합니다.
구조
1. 관리인
관리인은 IEC 60228에 따라 보통이거나 금속 코팅된 담금질한 구리 또는 평범한 알루미늄 또는 알루미늄 합금 또는 보통이거나 금속 피복용의 수업 5 중 등급 1 또는 등급 2일 것입니다
2. 단열재
XLPE의 재질 및 두께는 IEC 60502 또는 BS 5467을 위한 요구조건을 충족시켜야 하고, 90' Ｃ에 끊임없이 일할 수 있습니다.
3. 집회 / 내부 커버
내부 커버는 짜내거나 의거할 수 있습니다. 라운드 코아와 케이블을 위해, 5 핵심 이상을 가지고 케이블을 제외하고, 내부 커버링을 겹치는 사용은 핵심 사이의 더 갭이 본질적으로 충전되었을 때 단지 허락됩니다. 돌출성형 안쪽 덮게 층을 적용하기 전에, 그것은 적당한 접착제를 사용할 수 있습니다. 물질은 절연재와 호환 가능하여야 하고 내부 커버링과 필링 층을 위해 사용된 물질이 더 케이블의 작동 온도에 적합하고 절연재로 적합합니다 ; 무할로겐 케이블을 위해, 내부 커버링과 필링 층은 또한 무할로겐 합성물이어야 합니다.
4. 갑옷
/ 강선이 스피랠리 내부 커버에 상처를 입히고 두배 알루미늄 / 강철이 녹음하고, 구리도금한 IEC 60502-1, 알루미늄 / 아연도강에 따르면 / 주석 도금 구리 와이어는 또한 요구조건에 따라 제조될 수 있습니다.
| No.cores Ｘ | 단열재 | 명사 상당어 | 외부 Ø | 중량 | 공기 30C에서 전류 등급 | 전류 등급은 20C에 묻었습니다 | 20C에 있는 최대 DC 저항 |
| 교차하는 초. | 두께 | 덮개 | 대략. | 대략. | |||
| 두께 | |||||||
| mm2 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 / 킬로미터 | A | A | Ω/km |
| 4×4 | 1 | 1.8 | 14.9 | 339 | 30 | 38 | 4.61 |
| 4×6 | 1 | 1.8 | 16.1 | 436 | 38 | 48 | 3.08 |
| 4×10 | 1 | 1.8 | 19.3 | 669 | 53 | 66 | 1.83 |
| 4×16 | 1 | 1.8 | 21.8 | 953 | 70 | 86 | 1.15 |
| 4×25 | 1.2 | 1.8 | 26 | 1374 | 94 | 112 | 0.73 |
| 4×35 | 1.2 | 1.8 | 28.7 | 1810 | 116 | 135 | 0.52 |
| 4×50 | 1.4 | 1.9 | 29.5 | 2312 | 139 | 161 | 0.39 |
| 4×70 | 1.4 | 2.1 | 33 | 3105 | 177 | 202 | 0.27 |
| 4×95 | 1.6 | 2.2 | 38.1 | 4179 | 217 | 240 | 0.19 |
| 4×120 | 1.6 | 2.4 | 41.1 | 5185 | 254 | 274 | 0.15 |
| 4×150 | 1.8 | 2.5 | 45.8 | 6414 | 294 | 309 | 0.12 |
| 4×185 | 2 | 2.7 | 50.5 | 7901 | 337 | 346 | 0.1 |
| 4×240 | 2.2 | 2.9 | 55.7 | 10249 | 401 | 403 | 0.08 |
| 4×300 | 2.4 | 3.1 | 63.4 | 13365 | 470 | 459 | 0.06 |
선택하기 위한 3개의 소방 등급이 있습니다
등급 A는 가장 높은 난연제 등급입니다. 말하자면, 절연재는 더 케이블에 사용했습니다, 채워 있는 로프, 잠금 (내부 패드) 테이프 / 층과 외장 재료가 모든 플레임 지연 소재입니다.
절연재를 제외하고, 클래스 B의 다른 모든 재료는 플레임 지연 소재입니다.
Ｃ는 오직 외장 재료만을 난연제이 등급입니다
NH 케이블 (내화 케이블)은 마이카 테이프의 레이어로 구성된 케이블입니다. 플라스틱 외장이 태워질지라도, 내화성 층은 누전을 일으키지 않을 것입니다. 때 스레드의 배선용, 차단 내화성 층.
LSZH, LSOH, LS0H, LSFH 또는 OHLS 케이블 (저매연 제로-할로겐 케이블은) 저매연 무할로겐 물질로 만들어진 격리되거나 외부 연피 케이블이며, 그것이 연소 프로세스 동안 발생된 유독하고 부식성 가스를 줄이기 위해 돕습니다.
흰개미 방지 케이블은 흰개미가 더 케이블을 무는 것을 예방하기 위해 절연재 또는 외부 쉬스와 특정 자재를 혼합함으로써 만들어진 케이블입니다.
