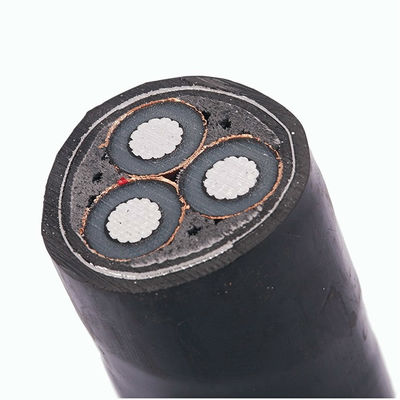

Pvc 전원 케이블 중압전력케이블
PVC 절연 케이블 애플리케이션 :
35kV와 아래의 전력 송배전계통에 사용했습니다.
일반적으로 전력, 판 건설, 야금학, 석유화학제품과 다른 현장에 사용했습니다
완전히 오일 침윤된 페이퍼 절연 전력 케이블을 대체하고 부분적인 치환계 통신을 수행하세요
PVC는 전원 케이블을 격리했습니다
교차 결합 폴리에틸렌 / 폴리염화비닐 절연선은 와이어 적합렬을 커버하고 그것의 작동 온도가 있습니다
그것은 기온 전기 절연체, 주로 70 도와 90 도에따르면 다릅니다.
도체 유형에 따르면, 단심 도체 PVC를 포함하여 / XLPE는 와이어를 격리했습니다,
수직 PVC / XLPE 절연선, 다른 색의 PVC / XLPE 절연선.
모양에 따르면, 그것은 다른 색, 환선, 기타 등등의 평선을 포함합니다.
단일 코어 와이어, 멀티 코어 와이어와 다른 다른 색을 포함하여 코드는 그것의 코어 수에 따릅니다.
기술적인 매개 변수 :
| 횡단면 |
관리인 |
관리인 스크린 |
단열재 |
단열재 스크린 |
금속성 스크린 |
내부 쉬스 |
기갑부대 |
아니오 레이어를 지키세요. |
외부 쉬스 |
전체 직경 |
구리 케이블 |
알루미늄 케이블 |
| mm2 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
|
밀리미터 |
밀리미터 |
킬로그램 / 킬로미터 |
킬로그램 / 킬로미터 |
| 50 |
8.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.0 |
0.8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0.8 |
10.5 |
0.8 |
0.1 |
2.2 |
0.8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16.2 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.4 |
0.8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.5 |
0.8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.6 |
0.8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.8 |
0.8 |
2 |
5 |
129 |
27045 |
17807 |
사용 기능 :
1. 정격 전압 : 우오 / Ｕ : 26 / 35kV, 21 / 35kV, 12/20 kV (24 kV), 8.7 / 10kV, 8.7 / 15kV, 6 / 6kV, 6 / 10kV.
2. 핵심의 수 : 하나의 핵, 3중 코어.
3. 최대 허용치는 장기간 작업을 위한 관리인의 작동 온도는 90oC입니다. 단락 국가 (최장 지속이 5/2를 초과하지 않습니다)에서. 관리인의 최고 온도는 250을 초과하지 않습니다.
4. 관리인의 DC 저항은 GB/T3956-1997을 위한 요구조건을 충족시킵니다.
5. 전념할 때 대기 온도는 0 보다 낮아서는 안됩니다. 그렇지 않았다면, 그것은 미리 가열되어야 합니다.
6. 케이블을 설치할 때 어떤 수평선상 하락 제한이 없습니다. 민감한 세 선 케이블의 굴곡 반경은 결코 12 번 외경의 더 케이블의 이어서는 안됩니다.
7. 작동 주파수 전압 시험 :
3.6kV 년간 최저치의 우오와 케이블을 위해 : 타이어 펑크 없는 2.5Uo + 2kV / 5 분.
3.6kv~18kV 다음의 우오와 케이블을 위해 타이어 펑크 없는 3.5Uo/5min.
21kV와 26 kV의 우오와 케이블을 위해 : 2.5Uo / 30 분, 어떤 타이어 펑크.
8. 부분 방전 시험 : 1.73Uo에 있는 더 케이블의 방전 용량은 10pC를 초과하여서는 안됩니다.
