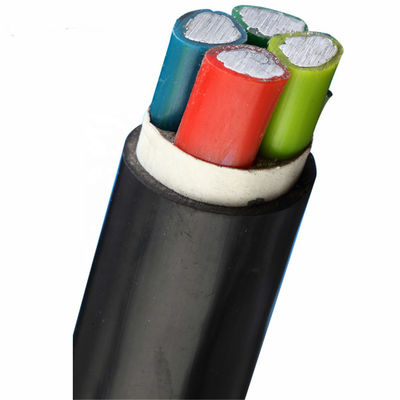

0.6/1 kw 터널 PVC 절연전력케이블
PVC는 전원 케이블을 격리했습니다
PVC (폴리염화비닐)은 넓게 단열, 코팅과 케이블 구조의 덮개를 위해 사용됩니다. 비용 효율적이고, 보통 25 내지 30년의 수명을 초과하면서, PVC는 우수한 시효성을 가집니다.
PVC가 변경되기 쉽기 때문에, PVC가 본래 단단하고 단단하고, 그것이 가소제, 안정기, 윤활유와 다양한 다른 보조 성분을 통과하기 쉽고 충전기가 다양한 특성을 강화하기 위해 변경되고 처리될지라도 그것은 가장 다재다능한 열가소성 물질의 하나로 간주됩니다. 열가소성 유형으로서 사용될 때, 그것은 또한 가공처리하고 재순환하기 쉽습니다.
PVC 단열재 또는 덮개와 케이블은 대부분의 어플리케이션에서 케이블에 대한 중요한 고찰인 난연제입니다. PVC는 기름과 산과 알칼리를 포함하는, 많은 화학 물질에 저항력이 있고, 단단한, 오래가는 그리고 내마모성입니다. 햇빛에 대한 그것의 저항력뿐 아니라 다양한 첨가제가 그것의 온도 범위 (보통 -40 내지 105' Ｃ)를 향상시킬 수 있다고 덧붙이는 것 연기와 먼지 방출을 감소시키고, 내수성을 향상시킵니다.
절연재로서, 케이블은 보통 XLPE와 사이에 열가소성인 PVC와 열경화성 재료 사이에서 고르늘 수 있을 뿐입니다. 거기는 전자 빔 기술을 사용하여 보통 교차 결합된 열경화성 PVC 가교-결합이 있지만, 상세화될 때, 그들이 보통 방위로서 그와 같고 자동차 산업에서 하이 스펙 적용에서 사용되도록 사용하세요 더 비쌉니다. 열경화성이거나 교차 결합 폴리염화비닐은 더 높은 열저항성을 가지고 있습니다, 더 작은 전체적 케이블 크기의 결과가 되면서, 저 희석제 코팅 또는 절연층을 의미하는 힘들고 더 좋은 절연 내력이 적용될 수 있습니다.
기술적인 매개 변수 :
| 횡단면 |
관리인 |
관리인 스크린 |
단열재 |
단열재 스크린 |
금속성 스크린 |
내부 쉬스 |
기갑부대 |
아니오 레이어를 지키세요. |
외부 쉬스 |
전체 직경 |
구리 케이블 |
알루미늄 케이블 |
| mm2 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
|
밀리미터 |
밀리미터 |
킬로그램 / 킬로미터 |
킬로그램 / 킬로미터 |
| 50 |
8.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.0 |
0.8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0.8 |
10.5 |
0.8 |
0.1 |
2.2 |
0.8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16.2 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.4 |
0.8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.5 |
0.8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.6 |
0.8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.8 |
0.8 |
2 |
5 |
129 |
27045 |
17807 |
애플리케이션
PVC 절연전력케이블은 0.6/1kV의 정격 전압과 송배전계통에 적합합니다. 오픈 에어에서 고정 설치를 위해 케이블 트로프에 직접적으로 몰두했습니다. 강철 줄자 무장한 (STA) 케이블은 기계적인 힘들에 견딜 수 있지만, 큰 인장력들에 견딜 수 없습니다. 강재 무장한 (SWA) 케이블은 기계적이고 인장력들에 견딜 수 있습니다.
