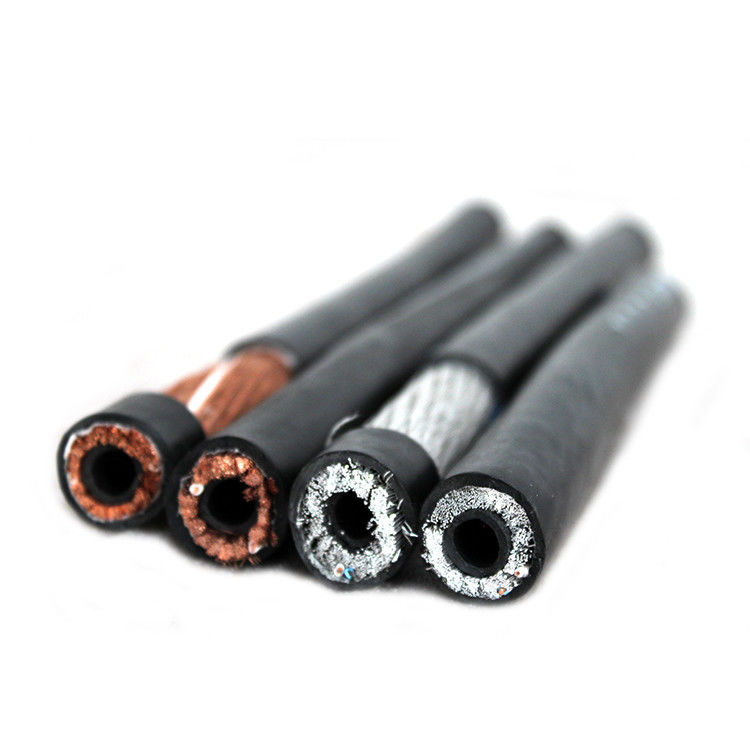

용접기를 위한 3M 케이블 길이 350A 이산화탄소 MIG 용접 횃불
용접 토치 케이블에 대한 기술
1.이 이산화탄소 MIG 용접 횃불은 검증된 인력에 의해 사용되어야 합니다 ;
2.사용 동안 운영자와 다른 사람에게 해를 입히면서, 아크 또는 연기와 같은 해로운 물질을 회피하세요 ;
3.특정한 경향 매개 변수는 그것의 가공 한계를 보여주고 과부담이 이산화탄소 MIG 용접 횃불을 손상시킬 것입니다 ;
4.전통적 이산화탄소 MIG 용접 횃불의 길이는 3 미터와 5 미터입니다. 더 케이블과 예리한 물체와 열기 물체를 연결하는 것은 엄밀하게 금지됩니다.
5.GB/T15579.7-2013의 MAG / 미그 이산화탄소 MIG 용접 횃불 기술적인 이행
| 이름 |
모델 |
용법 |
특징 |
| 가벼운 충돌 케이블 |
YQ, YQW |
가전 제품, 작은 전기 기기 |
부드러운, 빛과 좋은 휨 성능 ; |
| YQW는 내후성과 어떤 오일 저항을 가지고 있습니다 |
| 중간 크기 충돌 케이블 |
YZ, YZW |
넓게 농업 전화에서 사용되는 산업 |
YZW는 내후성과 어떤 오일 저항을 가지고 있습니다 |
| 무거운 충돌 케이블 |
YC, YCW |
항구 기계류, 서치라이트, 대규모 식수 감독 관개배수 스테이션, 등에 사용했습니다. |
좋은 다기능성, 완결 시리즈 상술, 좋은 공연과 안정성을 가지고 있습니다 ; |
| YCW는 내후성과 어떤 오일 저항을 가지고 있습니다 |
| 방수 충돌 케이블 |
JHS, JHSB |
잠수용 모터 |
좋은 휨 성능이 빈번한 움직임에 견딜 수 있습니다 |
| 용접기 충돌 케이블 |
와이에이치, YHF |
전기 용접기 |
/ |
| / |
YHD |
필드 사용을 위한 주석 도금을 한 전원 케이블 |
/ |
6. 용접의 질과 이 제품의 서비스 수명을 보증하기 위해, 그것은 정기적으로 체크하고 제시간에 컨서머블 파트를 교체한다고 추천받습니다 ;
7. 와이어 이송 호스의 분해 :
처음으로 노즐, 접촉 팁, 앞 조인트를 제거하고, 그리고 나서 횃불의 마지막에, 중심 마개에 대한 단단한 핵심을 제거하시오 그러면 당신은 와이어 이송 호스의 고정 말단을 보고 철수할 수 있고 필요한 경우, 점잖게 회전합니다, 이에 와이어 이송 호스가 제거될 수 있습니다 ;
8. 와이어 피딩 호스의 설치 :
철사 공급 기계에 용접 총을 연결하기 전에, 와이어의 타입에 따라 호스를 공급하는 적절한 와이어를 설치하기 위해 확신하세요.
기록 : 전선 이송 호스는 오랫동안 또한 있어서는 안됩니다, 그렇지 않았다면 접촉 팁은 어려움으로 일그러졌다. 그렇지 않으면 호스는 과도하게 더 케이블에서 압축되고 만곡될 것이 할 것입니다.
9. 보호 가스 유동은 이산화탄소 MIG 용접 횃불의 사용에 영향을 미치는 중요 요소입니다. 그것은 유량계를 조정함으로써 최고 용접 효과로 조절될 수 있습니다.
10. 용접 프로세스에서 철벅거리는 것은 대부분의 이산화탄소 미그 용접 토치와 용접 효과에 영향을 미칩니다.
11. 이산화탄소 MIG 용접 횃불을 제조 공정에 있는 제품을 노크하기 위한 도구로 이용하는 것은 엄밀하게 금지됩니다.
어플리케이션 필드
무겁거나 마이닝 응용에서 납을 용접하는 2차 압력
교류 전력은 전력 적용에서 600 볼트를 초과하지 않습니다
제조 표준
IEC 60245와 중국 국가 표준 GB5013
우리는 또한 국제적 준칙에 따라 용접용케이블을 생산할 수 있습니다 (ASTM, BS, DIN, NF와 AS / NZ와 같이).
기술적인 매개 변수
| 용접용케이블 표준 : IEC 60245 |
| 모의전송선토막 구역 |
아니오.좌초의 /diameter |
명목상 쉬쓰 두께 (밀리미터) |
전체 직경 |
맥스. 20C에 있는 도체 저항 |
| (mm2) |
(밀리미터) |
(밀리미터) |
(Ω/km) |
| |
|
민. |
맥스. |
주석 도금을 한 것 없이 |
주석 도금을 한 것과 함께 |
| 10 |
322/0.20 |
1.8 |
7.5 |
9.7 |
1.91 |
1.95 |
| 16 |
513/0.20 |
2 |
9.2 |
11.5 |
1.16 |
1.19 |
| 25 |
798/0.20 |
2 |
10.5 |
13 |
0.758 |
0.78 |
| 35 |
1121/0.20 |
2 |
11.5 |
14.5 |
0.536 |
0.552 |
| 50 |
1596/0.20 |
2.2 |
13.5 |
17 |
0.379 |
0.39 |
| 70 |
2214/0.20 |
2.4 |
15 |
19.5 |
0.268 |
0.276 |
| 95 |
2297/0.20 |
2.6 |
17 |
22 |
0.198 |
0.204 |
| 120 |
1702/0.30 |
2.8 |
19 |
24 |
0.161 |
0.164 |
| 150 |
2135/0.30 |
3 |
21 |
27 |
0.129 |
0.132 |
| 185 |
1443/0.40 |
3.2 |
22 |
29 |
0.106 |
0.108 |
| 240 |
1908/0.40 |
3.8 |
25 |
35 |
0.0801 |
0.0817 |
