저발연 BTTZ 시리즈 탄력적 엠아이 케이블

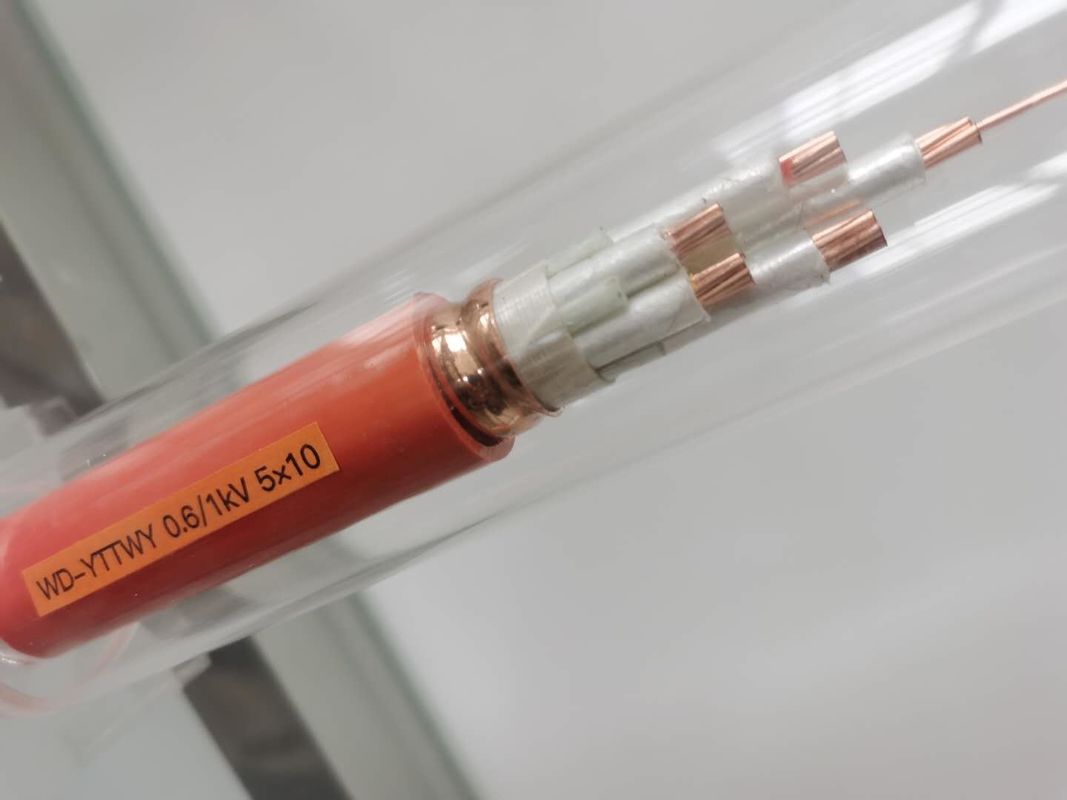

탄력적 방화 케이블의 구조물
1. 케이블 컨덕터 : 그것은 호의적인 굴곡 특성으로, 꼰 동선으로 구성됩니다
2. 절연층 : 그것은 고온 저항하는 무기 절연 물질을 채택합니다
3. 동 시스 : 호의적인 굴곡 특성과 특수 가공을 통하여, 구리 재질. PE 와이어로 사용했습니다.
4. 외부 쉬스 : 그것은 호의적인 코로우젼 프로텍션으로, 저매연 비중독성의 플라스틱 재료로 만들어집니다.
| 명사 상당어 크로스 부문 |
외부의 지름 대략. |
대략적인 중량의 케이블. | 전압 강하 | 소형 굽힘 반지름 |
|
| 단일 상 | 3상 | ||||
| mm2 | 밀리미터 | 킬로그램 / 킬로미터 | V/A.km | V/A.km | 밀리미터 |
| 3 Ｘ 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 Ｘ 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 Ｘ 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 Ｘ 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3 Ｘ 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 Ｘ 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3 Ｘ 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
| 3 Ｘ 35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3 Ｘ 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3 Ｘ 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
| 3 Ｘ 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
| 3 Ｘ 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
| 3 Ｘ 150 | 45.5 | 5,284.9 | 0.36 | 0.313 | 682.5 |
국가 표준에 따르면, 파이어-레지스턴트 전선과 케이블 : GB12666에 따르면, 발사 시험 방법 특성 검사. 6 클래스 A, 플레임 온도 950C와 번인 화재는 그것이 고장 없이 90 분 동안 견딜 수 있어야 하는 단계와 단계와 사이에 단계와 외부 쉬스 사이에 750V의 전압을 적용합니다.
클래스 B, 플레임 온도 750-800 'Ｃ와 화재에서 쪽은 단계 사이에와 단계 그리고 그것이 고장 없이 90 분 동안 견딜 수 있어야 하는 단계와 덮개 사이에 750V의 전압을 적용합니다.
BS6378에 따르면, 탄력적 방화 케이블은 다음과 같은 요건을 충족시킵니다 :
650 Ｃ 3h를 분류하세요
클래스 B 750 Ｃ 3h
등급 C 950 Ｃ 3h
클래스 Ｓ 950 Ｃ 20 분
정격 전압 : 0.6/1kV
평가된 작업 전압 : 저 부하 500V, 무거운 짐 750V ;
정격 전류 : 한 하나의 핵 25-1800 ; 멀티 코어 16-500A
절연 저항 : 킬로미터 당 단열재 resistance≥ 1000MΩ. 케이블 길이 100m 이하, 그리고 나서 절연 저항 ≥ 10000 MΩ
상용 주파 내전압 : 각각 단계와 500V와 750V의 케이블의 동 시스 사이에 2000V와 2500 Ｖ의 전압을 적용하시오 그러면 그들은 무너지는 것 없이 15 분 동안 저항할 수 있어야 합니다.
