중금속은 엠아이 케이블을 외장했습니다

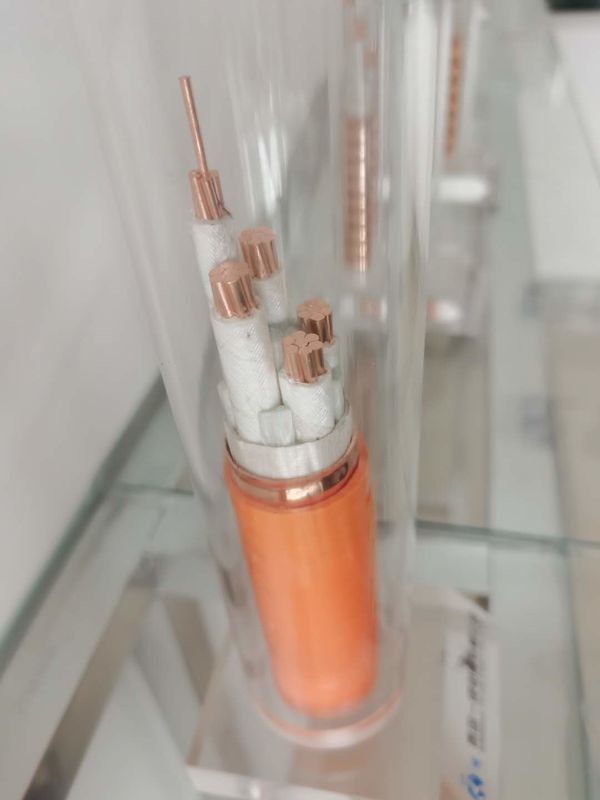

탄력적 방화 케이블의 구조물
1. 케이블 컨덕터 : 그것은 호의적인 굴곡 특성으로, 꼰 동선으로 구성됩니다
2. 절연층 : 그것은 고온 저항하는 무기 절연 물질을 채택합니다
3. 동 시스 : 호의적인 굴곡 특성과 특수 가공을 통하여, 구리 재질. PE 와이어로 사용했습니다.
4. 외부 쉬스 : 그것은 호의적인 코로우젼 프로텍션으로, 저매연 비중독성의 플라스틱 재료로 만들어집니다.
명사 상당어 크로스 부문 |
외부의 지름 대략. |
대략적인 중량의 케이블. | 전압 강하 | 소형 굽힘 반지름 |
|
단일 상 | 3상 | ||||
mm2 | 밀리미터 | 킬로그램 / 킬로미터 | V/A.km | V/A.km | 밀리미터 |
3 X 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3 X 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3 X 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3 X 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3 X 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3 X 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
3 X 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
3 X 35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
3 X 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
3 X 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
3 X 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
3 X 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
탄력적 방화 케이블의 모델
YTTW
Y : 시리즈 기호
T : 쿠퍼 관리인
T : 동 시스
W : 무기질 단열재
국가 표준에 따르면, 파이어-레지스턴트 전선과 케이블 : GB12666에 따르면, 발사 시험 방법 특성 검사. 6 클래스 A, 플레임 온도 950C와 번인 화재는 그것이 고장 없이 90 분 동안 견딜 수 있어야 하는 단계와 단계와 사이에 단계와 외부 쉬스 사이에 750V의 전압을 적용합니다.
클래스 B, 플레임 온도 750-800 'C와 화재에서 쪽은 단계 사이에와 단계 그리고 그것이 고장 없이 90 분 동안 견딜 수 있어야 하는 단계와 덮개 사이에 750V의 전압을 적용합니다.
2. BS6378에 따르면, 탄력적 방화 케이블은 다음과 같은 요건을 충족시킵니다 :
650 C 3h를 분류하세요
클래스 B 750 C 3h
등급 C 950 C 3h
클래스 S 950 C 20 분
1. 우수한 내화 성질, 유일하지 않은 불연성 평가는 국가 표준 GB1266.6을 충족시킵니다 : 범주 950 C 90 분, 허트가 또한 영국 표준 BS 187-1994를 우연히 마주칩니다 : 650C 3h를 분류하세요 : 클래스 B 750C 3h ; 한편 C 950 C 3h를 분류하시오 그러면 그것은 또한 물보라 또는 기계적 공격에 견딜 수 있습니다 ;
2. 긴 연속적인 길이 : 길이는 단일코어에도 불구하고 전원 공급기에 대한 길이 요구를 충족시킬 수 있거나 다심 케이블과 각각 케이블의 연속적인 길이가 있을 수 있습니단 한 1000 M.
3. 큰 크로스 구역 지역, 단심 케이블의 부분 영역은 630mm2에 도달하고 다심 케이블의 그것이 70 mm2에 도달합니다.
4. 유연성, 더 케이블의 특성은 굴곡 반경 6-10D로 더 케이블 레엘에 감길 수 있습니다, (D 케이블의 외경입니다) :
5. 타면서, 그것이 무기물류 (불연 물질을 채택하는) 금연의 비중독성 단열재를 위해 그것의 연소가 어떠한 유해 가스 또는 2차를 생산하지 않을 것입니다
오염 그것이 환경적 방어 용품입니다 ;
6. 높은 것은 용량을 과적합니다, 더 케이블이 또한 전류 전달 용량에 높을 뿐만 아니라, 큰 과부하 용량을 가집니다. 와이어링 요구에 따르면, 그것이 접촉되지 않을 것이라면 케이블의 우수한 온도가 보통 70 C입니다 또는 케이블 시스의 온도가 일 수 있는 가연성 건재로 연락하지 않을 것이세요 서프는 105 C에 높아집니다. 과부담과 마주칠 때, 불연성 케이블의 장기 작동 온도는 250 C에 도달할 수 있습니다 ;
7. 내식, 유기적 격리된 방화의 특성은 때때로 플라스틱 튜브 또는 강관 또는 철재 튜브를 요구합니다, 플라스틱 튜브가 나빠지기를 피할 수 없고 철재 튜브가 부식하거나 부식되기 쉽지만, 그러나 불연성 케이블이 동 시스를 가지고 있고 강관이 불필요하고, 게다가, 동 시스가 호의적인 부식 저항성을 가지고 있습니다.
8. 동 시스의 차폐성 때문에 정보선과 제어선과 똑같은 선굴에 철조망을 두르면서 불연성 케이블이 단일과 제어선 또는 케이블을 방해하지 않을 때 전자파 장애를 없애세요 ;
9. 틴가이싱 장치는 정상적으로 안에 타오릅니다, 그것이 정상적으로 화재 손상, 소화 장치를 화염에서 감소시킵니다, 그것이 화재 손상을 줄입니다. 게다가, 그것의 동 시스가 일종의 양도체이고, 최고 어스된 PE 전선이고 전체 케이블, 최고 100까지 년의 인생을 커버한 것처럼, 그것은 인력 안전을 위해 믿을 만합니다 ;
10. 그것의 서비스 수명이 인 비유기적 절연된 소재의 긴 서비스 라이프, 고온 방치 특성과 열화 방지성은 유기적 절연 케이블, 아래 정상적 근무 조건, 그것의 서비스 수명의 그것의 여러 번 있을 수 있습니단 한 건물의 그것 ;
11. 설치 피티노스를 포함하는 탄력적 불연성 케이블의 운송과 패키징은 일반 케이블의 그것으로서 똑같은 것 거의 단순합니다 ;
12. 진보적 제조 절차 때문의, 호의적인 경제적인 효율과 탄력적 방화 케이블의 단순한 설치 전체적인 비용은 동일 조건 하에 엠아이 케이블의 그것 보다 많은 iower입니다.
탄력적 방화 케이블의 전기 특성
