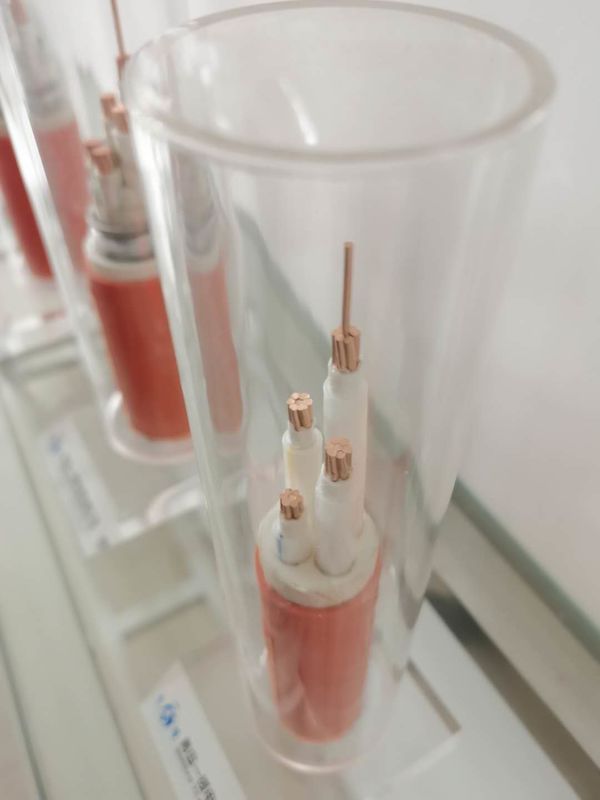

Fire rated Halogen Free Mineral Insulated Cable Copper Core Low Smoke

불 정격 할로겐 자유로운 무기물에 의하여 격리되는 케이블 구리 핵심 낮은 연기

  • 하이 라이트

    할로겐 프리 광물 절연 케이블

    ,

    화재 등급 광물 절연 케이블

    ,

    낮은 연기 광물 절연 케이블

  • 상품명
    엠아이 케이블
  • 단열재
    PVC
  • 도체 재료
    구리
  • 기능
    저발연
  • 유형
    화재 정격 케이블
  • 지휘자 수
    다중 코어
  • 브랜드 이름
    HOLD-ONE
  • 최소 주문 수량
    100M
  • 포장 세부 사항
    나무 드럼
  • 배달 시간
    수신된 예금 후에 7 일
  • 지불 조건
    신용장, T/T

불 정격 할로겐 자유로운 무기물에 의하여 격리되는 케이블 구리 핵심 낮은 연기

할로겐 프리 미네랄 절연 케이블 구리 코어 저연



미네랄 절연 케이블 건물, 산업, 공항, 발전소, 전원 공급 장치 등에 사용

선택 방법

1. 다음과 같은 경우에는 플라스틱 외피가 있는 유연한 미네랄 절연 케이블을 사용해야 합니다.
케이블은 구리 피복을 부식시키는 환경에 놓입니다.
케이블은 직접 매설되거나 파이프를 통해 배치됩니다.
케이블은 건물의 비기술적 공간에 배치되며 미적 요구 사항이 있습니다.화재 방지 요구 사항이 있는 경우 할로겐이 없고 연기가 나지 않는 플라스틱 인클로저를 사용해야 합니다.

명사 같은
십자가
부분
밖의
지름
약.
케이블 무게 약. 전력 감소 미니
벤딩
반지름
단상 세 단계
mm2 mm kg/km V/A.km V/A.km mm
3x1.5 10.7 273.3 30.8 26.7 160.5
3 x 2.5 11.6 319.4 18.9 16.4 174.0
3x4 12.5 398.3 11.8 10.2 187.5
3x6 13.7 479.9 7.9 6.81 205.5
3x10 17.3 636.1 4.7 4.05 259.5
3x16 19.5 846.8 2.94 2.55 292.5
3 x 25 22.3 1,192.9 1.87 1.62 334.5
3x35 25.2 1,518.8 1.35 1.17 378.0
3 x 50 28.6 1,950.5 1.01 0.87 429.0
3x70 32.7 2,629.9 0.71 0.61 490.5
3 x 95 37.1 3,588.8 0.52 0.454 556.5
3x120 40.9 4,379.3 0.43 0.371 613.5



2. 사양 선택

케이블 부설 환경에 따라 케이블의 최대 작동 온도를 결정하고 해당 케이블 전류를 합리적으로 선택하고 케이블 사양을 결정하십시오.
2.1: 케이블 온도에 따라 두 가지 유형의 유연한 미네랄 절연 케이블이 있습니다.
운반 능력: 70°C에서
105°C에서의 전류용량
2.2: 선택한 케이블의 전류 용량은 다음 배치 조건에서 정상 작동 온도 70 0 C를 따라야 합니다.
벽, 브래킷, 지붕 및 다리를 따라 선을 청소합니다.
동일한 브리지, 샤프트, 케이블 트렌치 및 케이블 터널에서 다른 유형의 케이블과 함께 라우팅됩니다.
케이블 외피의 온도가 너무 높은 다른 장소에서는 부상이나 장비 손상이 발생할 수 있습니다.
2.3: 교량, 케이블 트렌치 및 무인 기계가 파이프를 마모시키는 곳에 케이블을 놓습니다.전류 용량은 정상 작동 온도 105 0 C에 따라 선택할 수 있습니다.
.2.4: 유연한 미네랄 절연 케이블의 사양은 라인의 실제 길이와 케이블 전달 길이에 따라 합리적으로 결정되어야 합니다.
