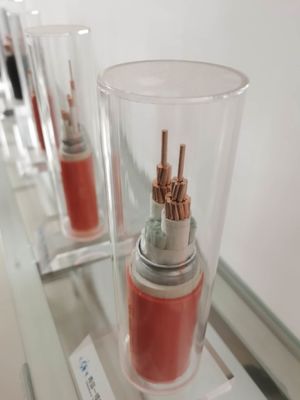

산업 건물에 있는 450/750V 내화성이 있는 무기물 격리된 케이블

미네랄 절연 케이블은 산업 건물, 민간 건물 화재 및 배전 라인에 사용하기에 적합합니다.
비상 시스템.

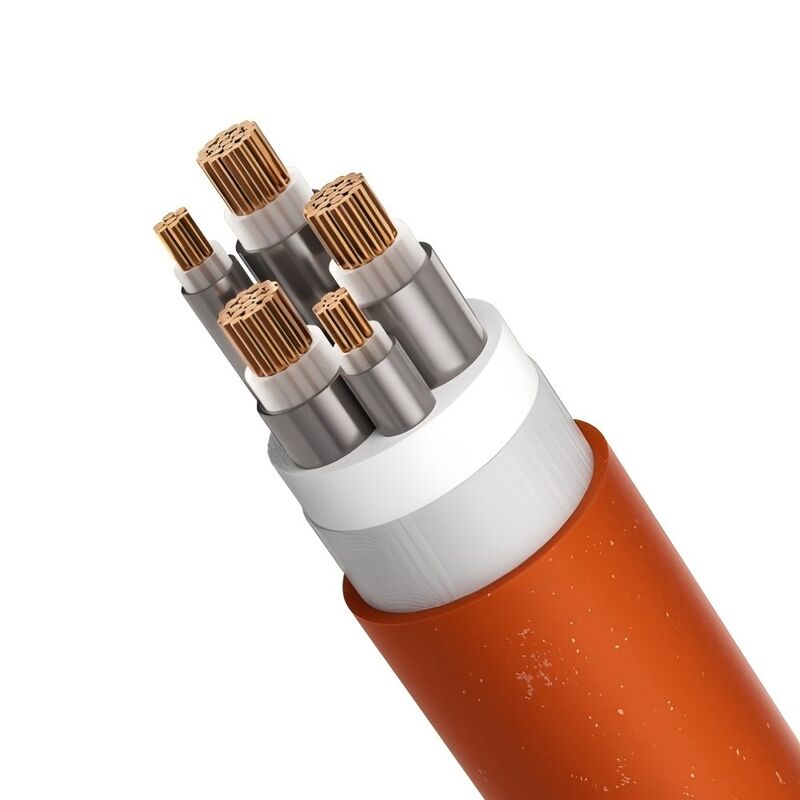

유연한 내화 케이블의 구조

1. 케이블 도체 : 연선으로 구성되어 있으며 굴곡 특성이 양호합니다.

2. 절연층 : 고온에 강한 무기 절연재료를 사용

3. 구리 칼집: 유리한 굽힘 특성을 가진 특수 가공을 통한 구리 재료.PE 와이어로 사용됩니다.

4. 외피: 저연 무독성의 플라스틱 재료로 만들어졌으며 부식 방지가 유리합니다.

미네랄 절연 케이블 매개변수

유연한 내화 케이블 모델

YTTW

Y: 계열 기호

T: 쿠퍼 지휘자

T: 구리 칼집

W: 무기 절연

국가 표준에 따라 내화 전선 및 케이블: 화재 테스트 방법 특성 테스트, GB12666에 따름.6 A급, 연소온도 950℃, 상간, 상간 및 외피간 750V의 전압을 인가하여 90분간 고장 없이 견딜 수 있을 것.

B 등급, 화염 온도 750-800 ° C의 화재 번, 상과 상 사이 및 상과 시스 사이에 750V의 전압을 가하여 고장없이 90 분 동안 견딜 수 있어야합니다.

2. BS6378에 따르면 유연한 내화 케이블은 다음 요구 사항을 충족합니다.

클래스 A 650℃ 3h

클래스 B 750℃ 3h

클래스 C 950℃ 3h

S급 950℃ 20분

1. 우수한 내화성, 내화 등급은 국가 표준 GB1266.6: 범주 A 950℃ 90분을 충족할 뿐만 아니라 영국 표준 BS 187-1994: 클래스 A 650℃ 3h: 클래스 B 750℃ 3h도 충족합니다. ;클래스 C 950 ℃ 3h 한편, 그것은 또한 물 분사 또는 기계적 타격을 견딜 수 있습니다.

2. 긴 연속 길이: 길이는 단일 코어 또는 다중 코어 케이블에도 불구하고 전원 공급 장치의 길이 수요를 충족할 수 있으며 각 케이블의 연속 길이는 1000m까지 가능합니다.

3. 큰 단면적, 단심 케이블의 단면적은 630mm2에 이르고 다심 케이블의 단면적은 70mm2에 이릅니다.

4. 유연성의 특성, 케이블은 굽힘 반경 6-10D(D는 케이블의 외경)로 케이블 릴에 감길 수 있습니다.

5. 연소시 무연 무독성 무기질(불연재료)을 단열재로 사용하여 연소시 유해가스나 2차 발생이 없습니다.

오염 그것은 환경 보호 제품입니다;

6. 높은 과부하 용량, 케이블은 전류 운반 능력이 높을 뿐만 아니라 과부하 용량도 큽니다.배선 요구 사항에 따라 케이블의 표면 온도는 일반적으로 70℃입니다. 만지지 않거나 가연성 건축 자재와 접촉하지 않을 경우 케이블 외피의 온도는 105℃까지 높아질 수 있습니다.과부하가 걸리면 내화 케이블의 장기 작동 온도는 250℃에 도달할 수 있습니다.

7. 내식성, 유기절연 내화성에는 플라스틱관이나 철관이 필요한 경우가 있는데, 플라스틱관은 열화되기 쉽고 철관은 녹이 슬거나 침식되기 쉬우나 내화케이블은 동피복을 사용하여 관이 필요하다. 게다가, 구리 피복은 양호한 내식성을 가지고 있습니다.

8. 구리 외피 차폐로 인해 내화 케이블이 단일 및 제어 전선 또는 케이블을 방해하지 않기 때문에 정보선 및 제어선과 동일한 수직 샤프트에 배선할 때 전자파 간섭이 없습니다.

9. 일반적으로 불꽃이 있는 장치는 화재 피해를 줄이고, 일반적으로 화염이 있는 소화 장치는 화재 피해를 줄입니다.게다가, 그것의 구리 칼집이 좋은 지휘자의 종류이고 제일 접지된 PE 철사이고 전체적인 케이블, 100년까지의 생활을 포함하기 때문에 인원 안전을 위해 믿을 수 있습니다;

10. 무기 절연 재료의 긴 수명, 고온 저항 및 열화 저항 그 수명은 정상적인 작업 조건에서 유기 절연 케이블의 수명보다 몇 배나 길고 수명은 건물만큼 길 수 있습니다.

11. 가요성 내화 케이블의 설치 설비를 포함한 운송 및 포장은 일반 케이블과 거의 동일하게 간단합니다.

12. 선진 제조 공정 및 간단한 설치로 인해 경제성이 우수합니다. 내화 유연성 케이블의 전체 비용은 동일한 조건에서 미네랄 절연 케이블보다 훨씬 낮습니다.
