3 X 1.5 Mm2 3 X 150 Mm2 광물 절연 전원 케이블 Micc 케이블
광물 절연 전원 케이블은 대형 건물, 철도 운송, 병원, 쇼핑몰, 엔터테인먼트 장소, 데이터 센터 및 기타 중요한 장소의 배전 회로에 사용됩니다.

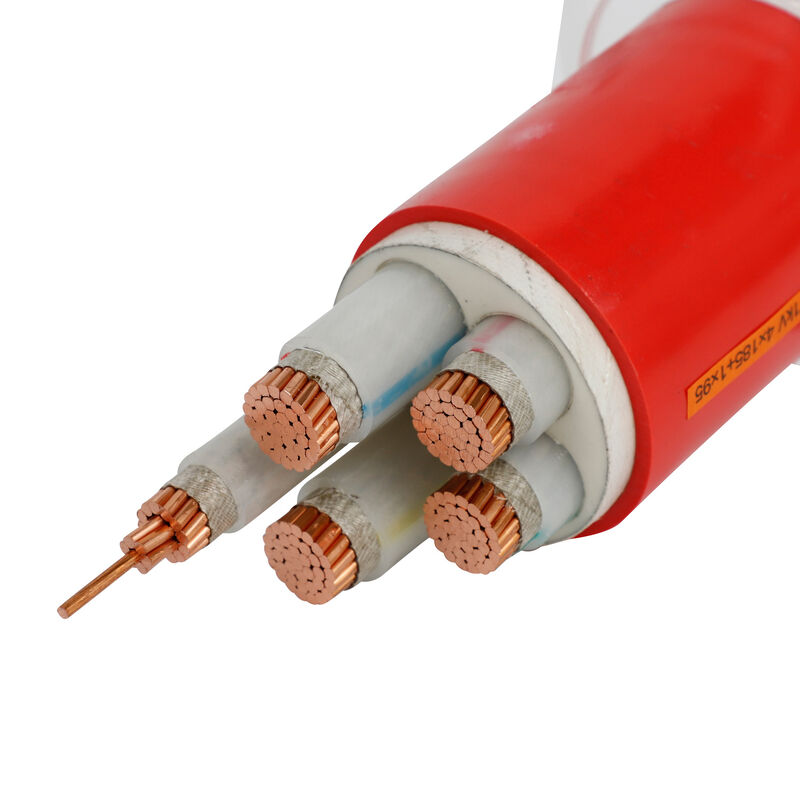

광물절연 전력케이블의 구조
1. 케이블 도체 : 연선으로 구성되어 있으며 굴곡 특성이 양호합니다.
2. 절연층 : 고온에 강한 무기 절연재료를 사용
3. 구리 칼집: 유리한 굽힘 특성을 가진 특수 가공을 통한 구리 재료.PE 와이어로 사용됩니다.
4. 외피: 저연 무독성의 플라스틱 재료로 만들어졌으며 부식 방지가 유리합니다.
명사 같은 십자가 부분 |
밖의 지름 약. |
케이블 무게 약. | 전력 감소 | 미니 벤딩 반지름 |
|
단상 | 세 단계 | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3x1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3x4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3x6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3x10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3x16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
3x35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
3x70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
3 x 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
3x120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
3x150 | 45.5 | 5,284.9 | 0.36 | 0.313 | 682.5 |
국가 표준에 따라 내화 전선 및 케이블: 화재 테스트 방법 특성 테스트, GB12666에 따름.6 A급, 연소온도 950℃, 상간, 상간 및 외피간 750V의 전압을 인가하여 90분간 고장 없이 견딜 수 있을 것.
B 등급, 화염 온도 750-800 ° C의 화재 번, 상과 상 사이 및 상과 시스 사이에 750V의 전압을 가하여 고장없이 90 분 동안 견딜 수 있어야합니다.
BS6378에 따르면 유연한 내화 케이블은 다음 요구 사항을 충족합니다.
클래스 A 650℃ 3h
클래스 B 750℃ 3h
클래스 C 950℃ 3h
S급 950℃ 20분
정격 전압: 0.6/1kV
정격 작동 전압: 경부하 500V, 중부하 750V;
정격 전류: 단일 코어 25-1800A;멀티 코어 16-500A
절연 저항: km 당 절연 resistance≥ 1000MΩ.케이블 길이 100m 미만, 절연 저항 ≥ 10000 MΩ
