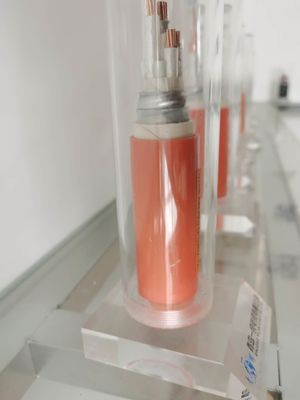

열전대와 연결하는 PVC 벌거벗은 구리 무기물에 의하여 격리되는 케이블
소개
높은 작동 온도
최대 250 °C의 연속 작동 온도와 구리의 녹는점인 1083 °C에 도달하는 짧은 시간.
고유한 방염 장벽
불연성 재킷을 사용하여 매우 압축된 단열재는 증기, 가스 또는 화염의 확산을 방지합니다.
높은 기계적 강도
매우 강하고 뒤틀림, 굽힘 및 평평함과 같은 상당한 응력을 견딜 수 있습니다.
유연한
완전히 어닐링되고 극도로 가단성이 있으며 기존 배선 경로 및 불규칙한 모양을 따라 작동하기 쉽습니다.
비노화, 연속 전체 접지, 작은 외경
전도자: 좌초된 곰 구리
단열재(1층): 마이카 테이프, 난연제
단열재(두 번째 레이어): 할로겐 프리 가교 폴리에틸렌(XLPE)
바인더 테이프: 유리 섬유 테이프
필러: 유리사
코어 랩핑: 화염 보호용 유리 섬유 테이프
Inner Sheath: 산소 차단층
외피: 무할로겐 열가소성 폴리올레핀
서비스 온도: 90°C
최대지휘자 온도: 125°C
단락 온도: 250°C
고온 저항 미네랄 절연 구리 피복 케이블
명사 같은 십자가 부분 |
밖의 지름 약. |
케이블 무게 약. | 전력 감소 | 미니 벤딩 반지름 |
|
단상 | 세 단계 | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3x1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3x4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3x6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3x10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3x16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
3x35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
3x70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
3 x 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
3x120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
3x150 | 45.5 | 5,284.9 | 0.36 | 0.313 | 682.5 |
3x185 | 49.6 | 6,521.5 | 0.30 | 0.265 | 744.0 |
3x240 | 55.5 | 8,378.5 | 0.26 | 0.222 | 832.5 |
3x300 | 62.0 | 1,0309.3 | 0.23 | 0.197 | 930.0 |
