저연 제로 할로겐 케이블 BS6724에 따른 환경 친화적인 전원 케이블

LSZH 케이블이란 무엇입니까?

LSZH 케이블/와이어는 케이블 피복 및 절연체가 화재 또는 고온에 노출될 때 연기 및 무독성 할로겐을 적게/제한적으로 생성하는 재료로 만들어진 케이블을 의미합니다. 저연 케이블과 제로 할로겐 케이블/할로겐 프리 케이블도 있습니다.

LSZH 케이블의 장점

저연 무할로겐 케이블은 특히 밀폐된 공간에서 화재 안전이 중요한 경우에 사용됩니다. 운송 시설 및 기타 장소에서 발생한 수많은 화재로 인해 LSZH 케이블이 개발되었습니다. 이러한 비상 화재 상황에서 낮은 연기 요인은 가시성을 유지하는 데 도움이 되고 호흡기 손상을 줄일 수 있으며, 제로 할로겐 물질은 독성 할로겐화 가스의 생성을 줄입니다.

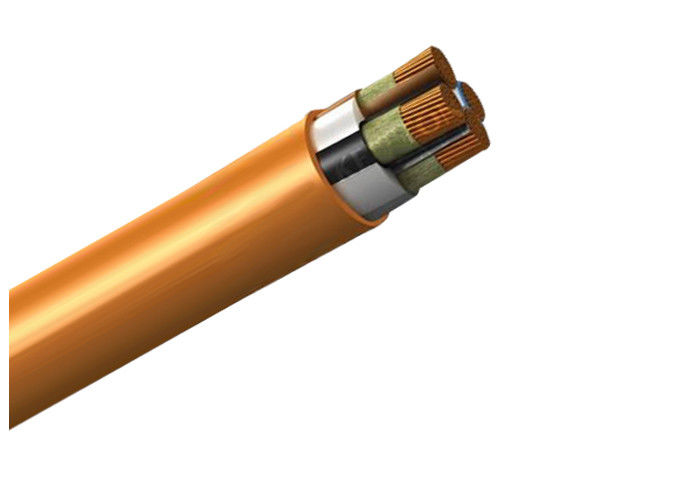

건설

지휘자 :BS EN 60228을 준수하는 일반 단련 구리 단선 또는 연선(클래스 1 또는 2) 도체

절연 :BS7655 유형 GP8을 준수하는 90°C 가교 XLPE 단열재

화면 :피복에 접착되고 2, 3 및 4 코어 케이블용 전체 크기 주석 도금 구리 회로 보호 도체와 접촉하는 적층 알루미늄 테이프 스크린

칼집:견고한 열가소성 LSOH 외장. 색상 – 흰색. 다른 색상은 특별 주문 가능합니다.

핵심 식별: 영형갈색영형파란색,영형갈색영형검은색영형 회색 또는영형파란색영형갈색영형검은색영형회색

사양 :AFUMEX LSX 차폐 배선 케이블은 1.0mm² ~ 2.5mm²에 대해 BS 8436을 준수합니다. AFUMEX LSX(4mm 및 6mm) 차폐 배선 케이블의 정격은 600/1000V입니다.

표준:

BS 6724, BS EN/IEC 60502-1, BS EN/IEC 60754-1 및 2 BS EN 50267-2-1 및 2, BS EN/IEC 61034-1, BS EN/IEC 60332-1-2, BS EN/IEC 60332-3-24.

인증서

ISO, CE, KEMA, IEC, CCC, P3C 등 요청 시 기타

특징

• BASEC는 BS8436의 전체 크기 범위(1.0mm² ~ 2.5mm²)에 대해 승인되었습니다.
• 손톱 관통 테스트(1.0mm² ~ 2.5mm²)에 대해 ERA에서 독립적으로 평가함
• 완전한 360° 금속 스크린으로 EMC 준수 지원
• BS EN 61034-2에 따른 낮은 연기 방출
• BS EN 50267-2-1에 따른 산성 가스 방출(0.5% 미만의 산성 가스)
• 벗기기, 종결하기 및 글랜드가 용이함
• 표면 클립형, 트레이 및 바스켓 설치를 위한 설치가 용이하여 설치 비용 절감
• BS 8436의 못 침투 테스트를 충족하는 견고한 스크린
• 작동 온도 70°C 및 단락 온도 250°C
• 2, 3, 4 코어 케이블의 전체 크기 CPC 도체
• 발화 및 화재 확산에 대한 탁월한 저항성을 제공하며 연소 시 연기 발생량이 매우 적고 산성 가스가 거의 발생하지 않아 인명을 보호하고 장비를 보호합니다.
• Dressable - 설치 시 모양 유지

• 공칭 단면적 mm²	대략. 전체 직경 mm	대략. 다이아. 언더아머 mm	갑옷 와이어의 공칭 직경 mm	대략. 케이블 무게 kg/km	최대 도체 저항 @ 20°C Ohms/km	도체 단락 정격(1초) kA	3상 AC 직접 클립형	자유 공기 증폭기와 접촉하는 3상 AC 개미자리	전압 강하 3상 AC mV/A/m
  1.5	12	8	0.9	280	12.1	0.20	23	25	27
  2.5	13	9	0.9	350	7.41	0.35	31	33	16
  4	15	10	0.9	450	4.61	0.57	42	44	10
  6	16	11	0.9	550	3.08	0.86	53	56	6.8
  10	18	13	1.25	800	1.83	1.4	73	78	4
  16	21	15	1.25	1110	1.15	2.2	94	99	2.5
  25	26	19	1.6	1700	0.727	3.6	124	131	1.65
  35	28	22	1.6	2100	0.524	5.0	154	162	1.15
  50*	30	23	1.6	2400	0.387	7.1	187	197	0.87
  70*	34	26	1.6	3100	0.268	10.0	238	251	0.6
  95*	36	29	2	4100	0.193	13.6	289	304	0.45
  120*	40	32	2	5000	0.153	17.2	335	353	0.37
  150*	45	36	2.5	6300	0.124	21.4	386	406	0.3
  185*	49	40	2.5	7600	0.00991	26.5	441	463	0.26
  240*	54	44	2.5	9600	0.0754	34.3	520	546	0.21
  300*	59	49	2.5	11600	0.0601	42.9	599	628	0.185
  400*	65	55	2.5	14400	0.047	57.2	673	728	0.165

포장 및 배송

우리는 구매 주문에 따라 가장 엄격한 배송 일정을 충족할 수 있습니다. 케이블 배송이 지연되면 전체 프로젝트가 지연되고 비용이 초과될 수 있으므로 마감일을 맞추는 것이 항상 최우선 과제입니다.
케이블은 목재 릴, 골판지 상자 및 코일로 제공됩니다. 케이블 끝은 BOPP 자체 접착 테이프와 비흡습성 밀봉 캡으로 밀봉되어 케이블 끝을 습기로부터 보호합니다. 요구되는 마킹은 고객의 요구사항에 따라 드럼 외부에 내후성 소재로 인쇄되어야 합니다.
