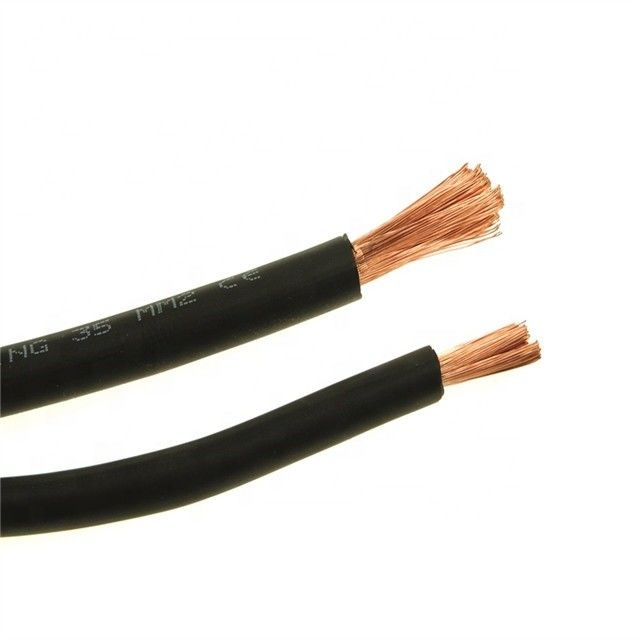

실리콘 고무 ASTM 400mm2 탄력적 용접용케이블
제품 설명
애플리케이션
450/750 V 구리 전도체 EPR는 전기 제품과 전기 공구와 다양한 모바일 전기 장비를 위해 사용된 충돌 케이블을 격리했습니다.
구조
관리인 : 탄력적 벌거벗은 연동선 또는 주석 도금 구리 와이어
단열재 : 니트릴-부타디엔 PVC 또는 고무 소재 또는 EPR
덮개 : 니트릴-부타디엔 PVC 또는 고무 소재 또는 CSP
검은, 오렌지색이거나 빨갛거나 노란 수병 중에서 선택이 격리되어서 선발하고 두 배가 됩니다.
SQ MM 크기 (유러피언 스타일) :240 제곱 밀리미터에 대한 10 제곱 밀리미터
AWG 크기 (북 아메리카 스타일) :6 Awg 내지 500 MCM
넓은 온도 영역 : 105' C에 대한 -55' C
특성
1. 평가된 상용 주파 전압 U0/U : 450/750V, 300/500V와 300/300V.
2. 관리인의 최대 허용된 작동 온도는 60' C입니다.
3. 허용된 채 가장 낮은 작동 온도는 -35' C입니다.
4. 충돌 케이블은 광물성 오일과 연료유로 오염된 곳에 사용될 수 있습니다.
5. D>25mm 최소 벤딩 범위가 케이블 직경의 6 이상 번입니다.
D≤25mmThe 최소 벤딩 범위는 케이블 직경의 4 이상 번입니다.(더 케이블의 D-지름) 2.특성
상술
타입 |
평가됩니다 |
단면 |
번호의 |
애플리케이션 |
YQ |
300/300 |
0.3-0.75 |
2-5 |
전등 가지고 다닐 수 있는 전기 기기와 도구를 위해 사용됩니다 |
YZ YZW |
300/500 |
1.5-6 |
2-5 |
다양한 가지고 다닐 수 있는 전기 기기와 도구를 위해 사용됩니다 |
YC |
450/750 |
1.5-120 |
2-5 |
다양한 가지고 다닐 수 있는 전기 기기를 위해 사용됩니단 |
와이에이치 |
- |
10-185 |
1 |
아크 용접을 위해 |
주요 기술 데이터
모의전송선토막 지역(mm2) |
아니오./diameter의 (밀리미터)를 좌초시키기 |
명목상 덮개 두께 (밀리미터) |
전체적 지름(MM) |
맥스. 도체 저항 20C(Ω/km)에 |
||
민. |
맥스. |
주석 도금을 한 것 없이 |
주석 도금을 한 것과 함께 |
|||
10 |
322/0.20 |
1.8 |
7.5 |
9.7 |
1.91 |
1.95 |
16 |
513/0.20 |
2.0 |
9.2 |
11.5 |
1.16 |
1.19 |
25 |
798/0.20 |
2.0 |
10.5 |
13.0 |
0.758 |
0.780 |
35 |
1121/0.20 |
2.0 |
11.5 |
14.5 |
0.536 |
0.552 |
50 |
1596/0.20 |
2.2 |
13.5 |
17.0 |
0.379 |
0.390 |
70 |
2214/0.20 |
2.4 |
15.0 |
19.5 |
0.268 |
0.276 |
95 |
2297/0.20 |
2.6 |
17.0 |
22.0 |
0.198 |
0.204 |
120 |
1702/0.30 |
2.8 |
19.0 |
24.0 |
0.161 |
0.164 |
150 |
2135/0.30 |
3.0 |
21.0 |
27.0 |
0.129 |
0.132 |
185 |
1443/0.40 |
3.2 |
22.0 |
29.0 |
0.106 |
0.108 |
240 |
1908/0.40 |
3.8 |
25.0 |
35.0 |
0.0801 |
0.0817 |
충돌 케이블의 모델명
HAR 코드 |
IEC |
기술 |
전압 디자인 |
핵심 |
H05RR-F |
60245IEC 53(YZ)/YZ |
보통 충돌 연피된 코드 |
300/500V |
2~5 |
H05RN-F |
60245 국제전기기술위원회 57(YZW)/YZW |
종무 판사 폴리클로로프렌 또는 |
300/500V |
2~5 |
H07RN-F |
60245 IEC 66(YCW)/YC |
무거운 폴리클로로프렌 오로터 동등물 |
450/750V |
3+1/3+2/4+1 |
H01N2 D |
60245 국제전기기술위원회 81(YH) |
충돌은 전호 용접봉 케이블을 외장했습니다 |
100/100V |
10-120 |
60245 |
폴리클로로프렌 또는 다른 동등한 합성물 |
100/100V |
10-120 |
패키지
플라스틱 릴, 페이퍼 릴, 나무로 된 드럼, 강철 나무로 된 드럼에서 또는 고객의 요구조건으로서 포장되기.
